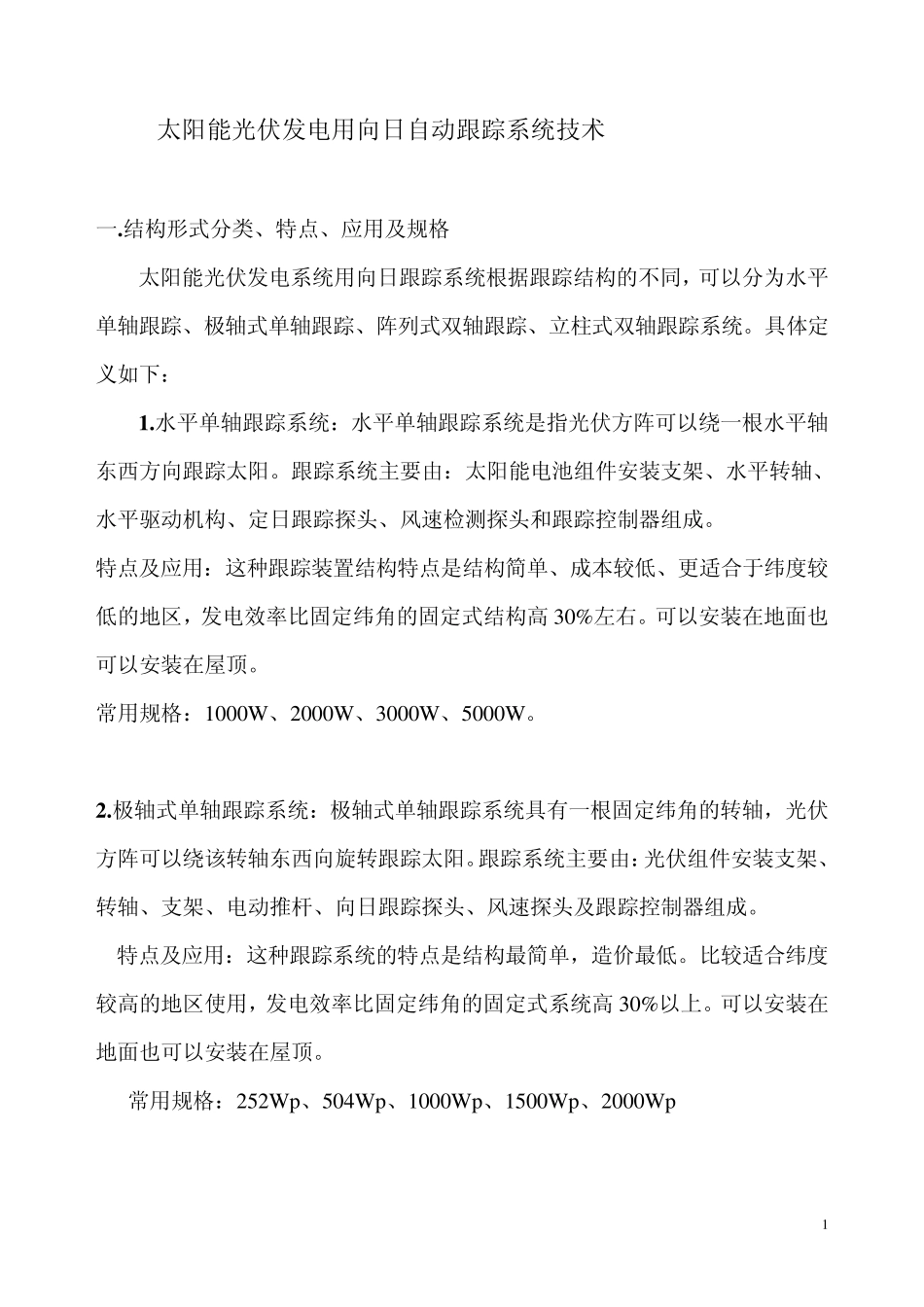

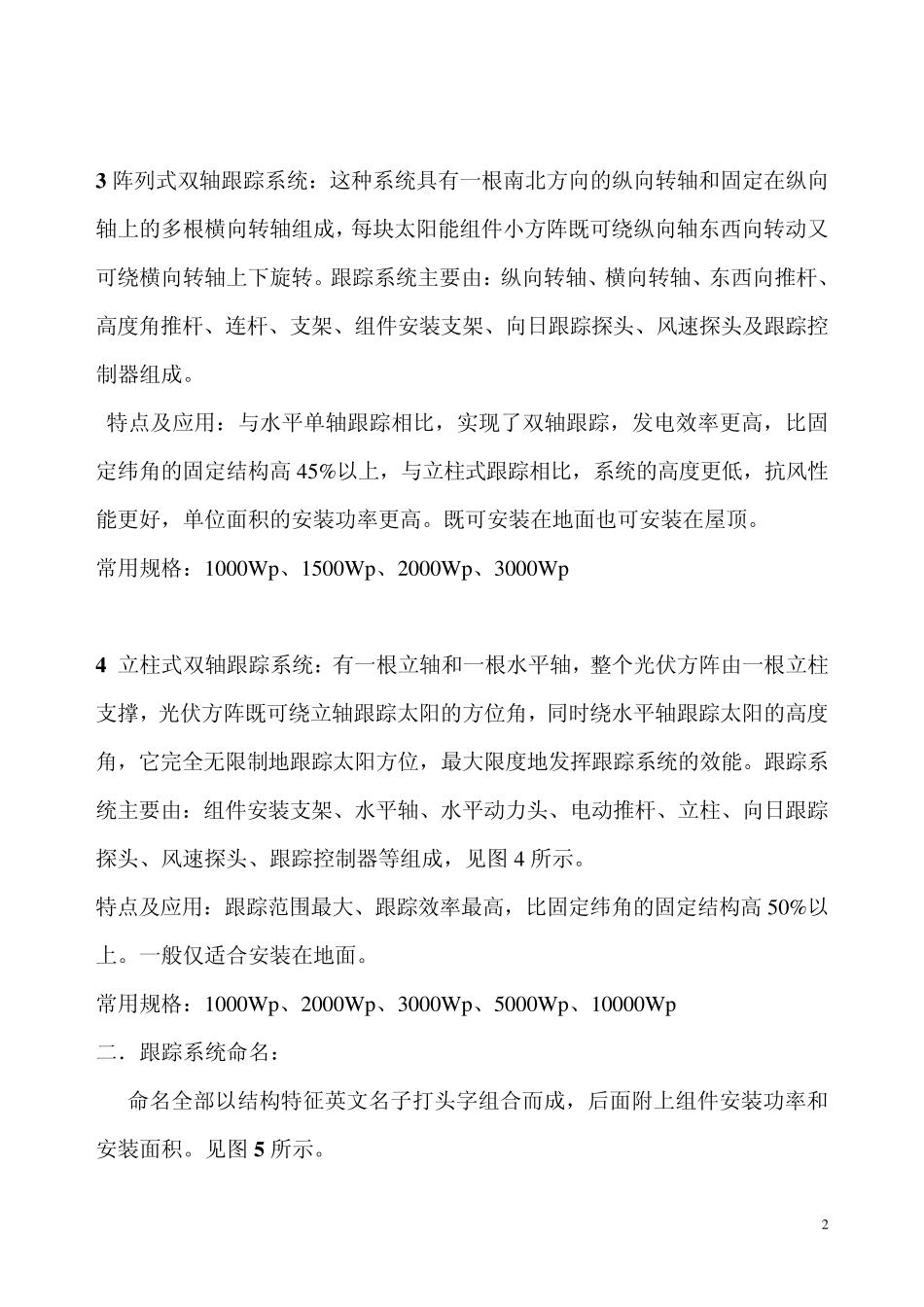

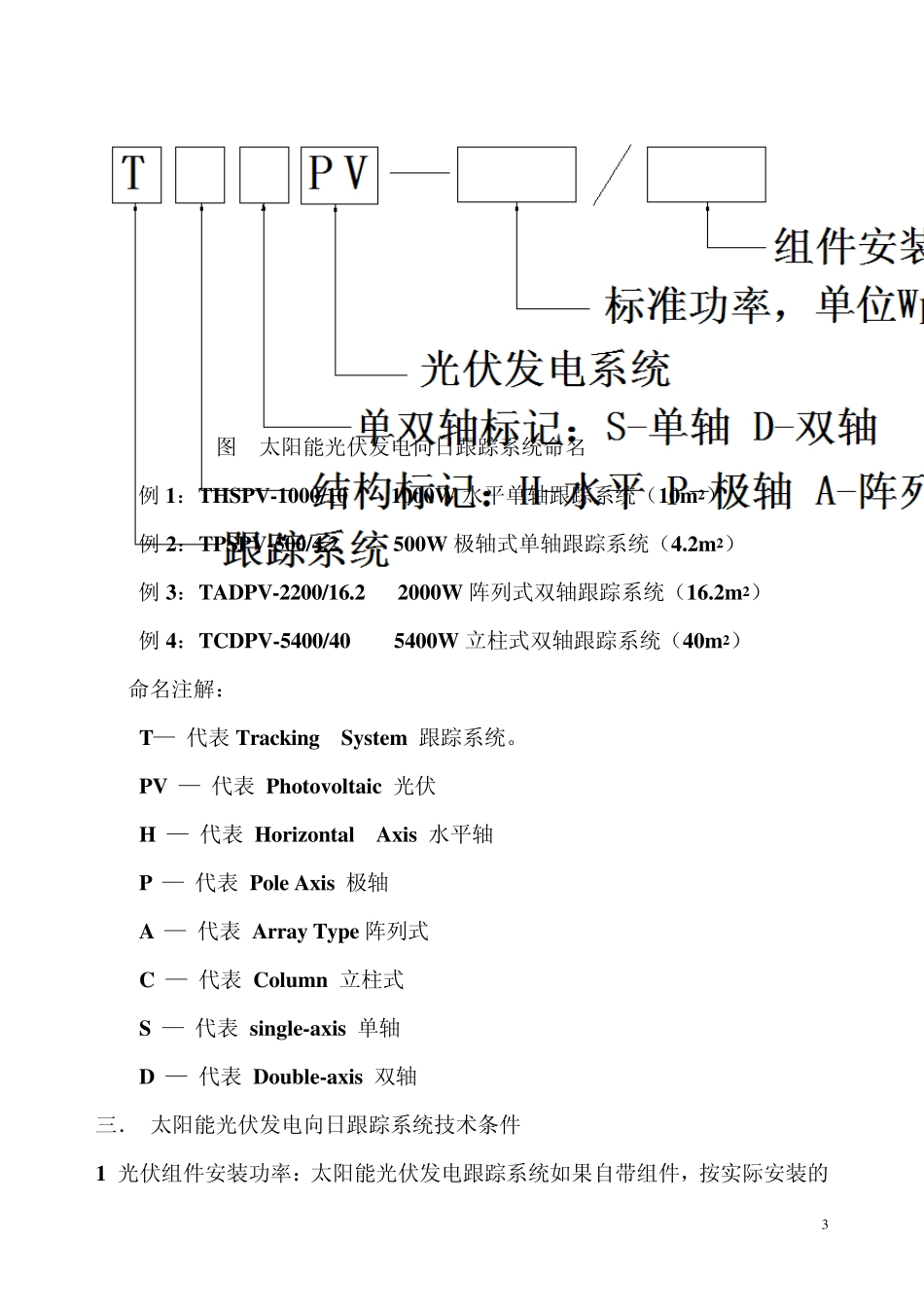

1 太阳能光伏发电用向日自动跟踪系统技术 一.结构形式分类、特点、应用及规格 太阳能光伏发电系统用向日跟踪系统根据跟踪结构的不同，可以分为水平单轴跟踪、极轴式单轴跟踪、阵列式双轴跟踪、立柱式双轴跟踪系统。具体定义如下： 1 .水平单轴跟踪系统：水平单轴跟踪系统是指光伏方阵可以绕一根水平轴东西方向跟踪太阳。跟踪系统主要由：太阳能电池组件安装支架、水平转轴、水平驱动机构、定日跟踪探头、风速检测探头和跟踪控制器组成。 特点及应用：这种跟踪装置结构特点是结构简单、成本较低、更适合于纬度较低的地区，发电效率比固定纬角的固定式结构高 30%左右。可以安装在地面也可以安装在屋顶。 常用规格：1000W、2000W、3000W、5000W。 2 .极轴式单轴跟踪系统：极轴式单轴跟踪系统具有一根固定纬角的转轴，光伏方阵可以绕该转轴东西向旋转跟踪太阳。跟踪系统主要由：光伏组件安装支架、转轴、支架、电动推杆、向日跟踪探头、风速探头及跟踪控制器组成。 特点及应用：这种跟踪系统的特点是结构最简单，造价最低。比较适合纬度较高的地区使用，发电效率比固定纬角的固定式系统高 30%以上。可以安装在地面也可以安装在屋顶。 常用规格：252Wp、504Wp、1000Wp、1500Wp、2000Wp 2 3 阵列式双轴跟踪系统：这种系统具有一根南北方向的纵向转轴和固定在纵向轴上的多根横向转轴组成，每块太阳能组件小方阵既可绕纵向轴东西向转动又可绕横向转轴上下旋转。跟踪系统主要由：纵向转轴、横向转轴、东西向推杆、高度角推杆、连杆、支架、组件安装支架、向日跟踪探头、风速探头及跟踪控制器组成。 特点及应用：与水平单轴跟踪相比，实现了双轴跟踪，发电效率更高，比固定纬角的固定结构高 45%以上，与立柱式跟踪相比，系统的高度更低，抗风性能更好，单位面积的安装功率更高。既可安装在地面也可安装在屋顶。 常用规格：1000Wp、1500Wp、2000Wp、3000Wp 4 立柱式双轴跟踪系统：有一根立轴和一根水平轴，整个光伏方阵由一根立柱支撑，光伏方阵既可绕立轴跟踪太阳的方位角，同时绕水平轴跟踪太阳的高度角，它完全无限制地跟踪太阳方位，最大限度地发挥跟踪系统的效能。跟踪系统主要由：组件安装支架、水平轴、水平动力头、电动推杆、立柱、向日跟踪探头、风速探头、跟踪控制器等组成，见图 4 所示。 特点及应用：跟踪范围最大、跟踪效率最高，比固定纬角的固定结构高 50%以上。一般仅适合安装在地面。 常用规格：1000Wp、2000Wp、3...
