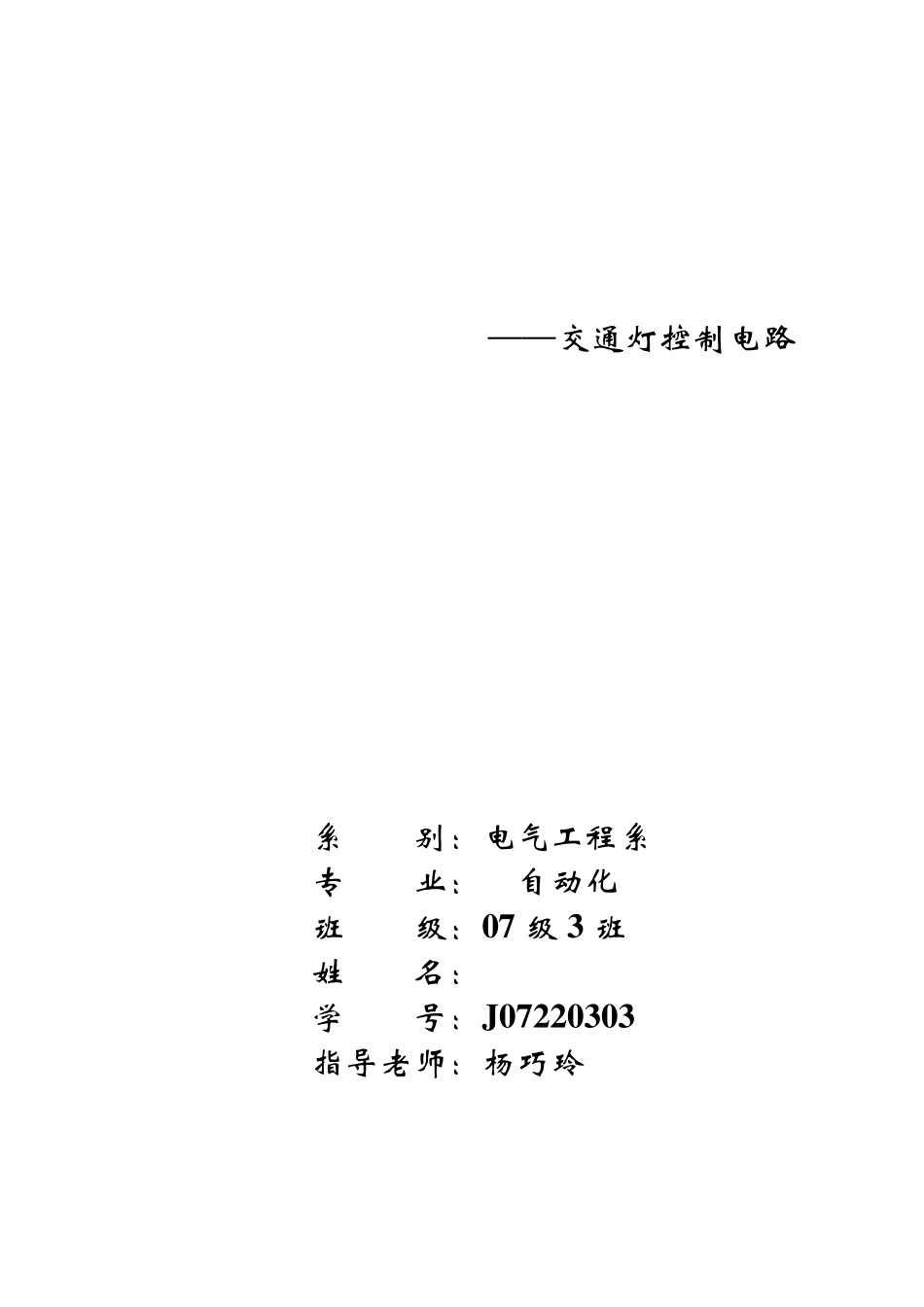

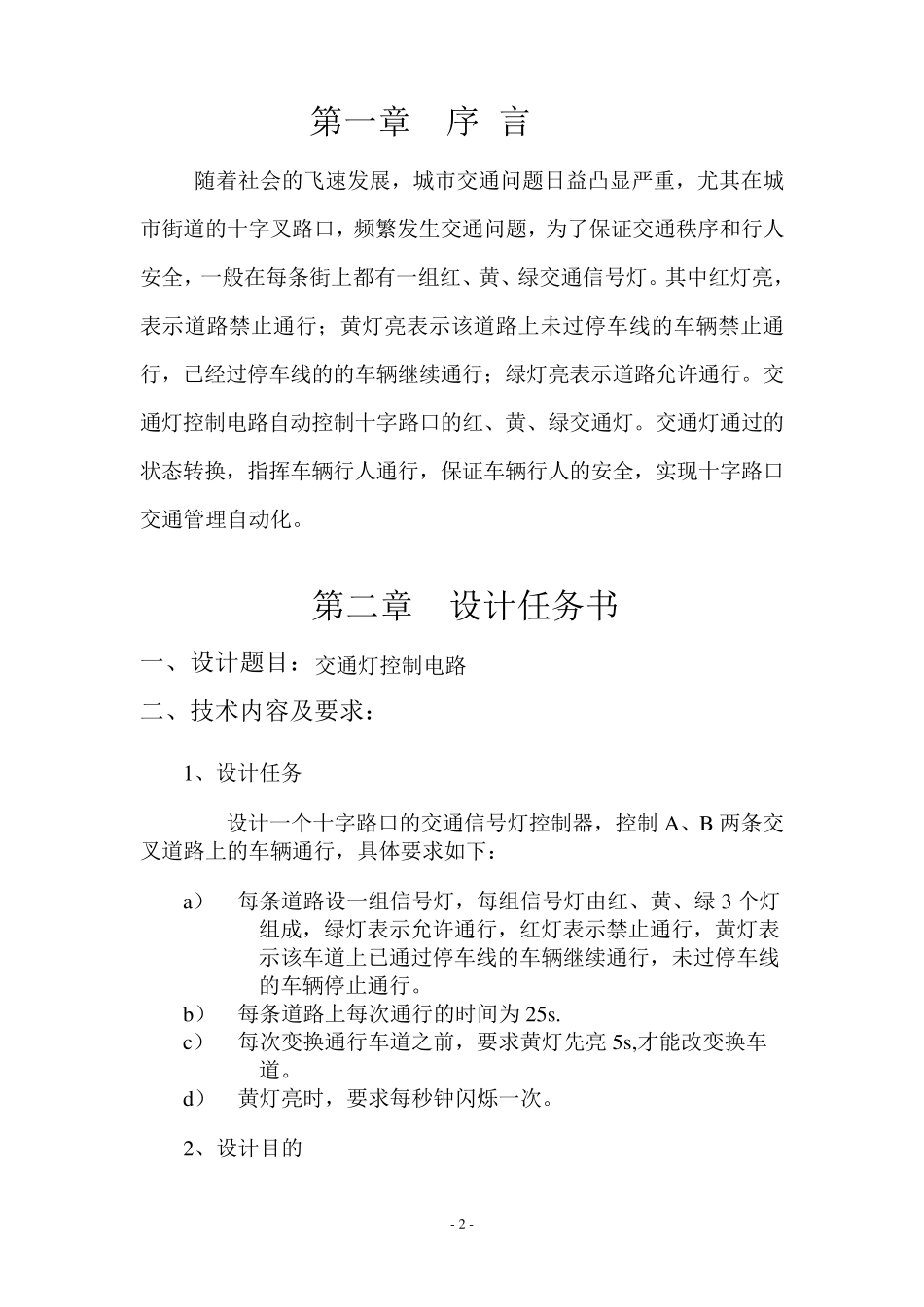

——交通灯控制电路 系 别：电气工程系 专 业： 自动化 班 级：0 7 级 3 班 姓 名： 学 号：J 0 7 2 2 0 3 0 3 指导老师：杨巧玲 - 1 - 目 录 第一章：序言……………………………………… （2 ） 第二章：设计任务书……………………………… （2 ） 第三章：电路组成和工作原理…………………… （4 ） 第四章：设计步骤及方法………………………… （7 ） 第五章：总结……………………………………… （1 0 ） 第七章：参考文献………………………………… （1 0 ） - 2 - 第一章 序 言 随着社会的飞速发展，城市交通问题日益凸显严重，尤其在城市街道的十字叉路口，频繁发生交通问题，为了保证交通秩序和行人安全，一般在每条街上都有一组红、黄、绿交通信号灯。其中红灯亮，表示道路禁止通行；黄灯亮表示该道路上未过停车线的车辆禁止通行，已经过停车线的的车辆继续通行；绿灯亮表示道路允许通行。交通灯控制电路自动控制十字路口的红、黄、绿交通灯。交通灯通过的状态转换，指挥车辆行人通行，保证车辆行人的安全，实现十字路口交通管理自动化。 第二章 设计任务书 一、设计题目：交通灯控制电路 二、技术内容及要求： 1、设计任务 设计一个十字路口的交通信号灯控制器，控制 A、B 两条交叉道路上的车辆通行，具体要求如下： a） 每条道路设一组信号灯，每组信号灯由红、黄、绿 3 个灯组成，绿灯表示允许通行，红灯表示禁止通行，黄灯表示该车道上已通过停车线的车辆继续通行，未过停车线的车辆停止通行。 b） 每条道路上每次通行的时间为25s. c） 每次变换通行车道之前，要求黄灯先亮 5s,才能改变换车道。 d） 黄灯亮时，要求每秒钟闪烁一次。 2、设计目的 - 3 - 通过本设计熟悉用中规模集成电路进行时序逻辑电路和组合逻辑电路设计的方法，掌握简单数字控制器的设计方法。 三、给定条件及器件 四、设计内容 1 .电路各部分的组成和工作原理。 2 .元器件的选取及其电路逻辑图和功能。 3 .电路各部分的调试方法。 4 .在整机电路的设计调试过程中，遇到什么问题，其原因及解决元件名 型号 数量 集成电路 74LS163D 1 个 74LS465N 3 个 74LS190D 2 个 NC7S08_5V 6 个 NC7S04_5V 5 个 NC7ST02_5V 1 个 NC7S32_5V 1 个 电阻 1 个 47kΩ 1 个 5.6kΩ 1 个 200Ω 7 个 5.1kΩ 1 个 电容 10 uF 2 个 0．1...
