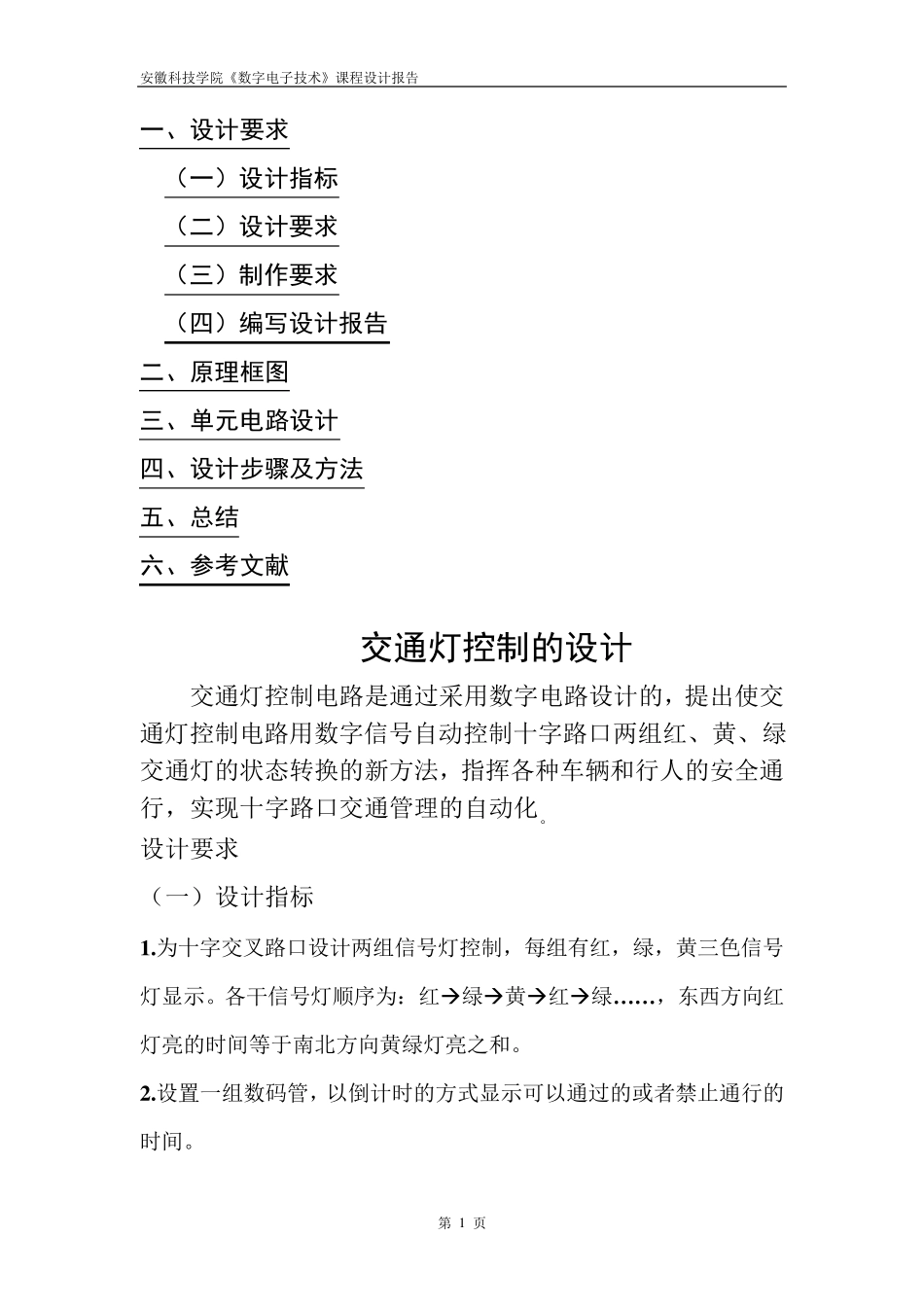

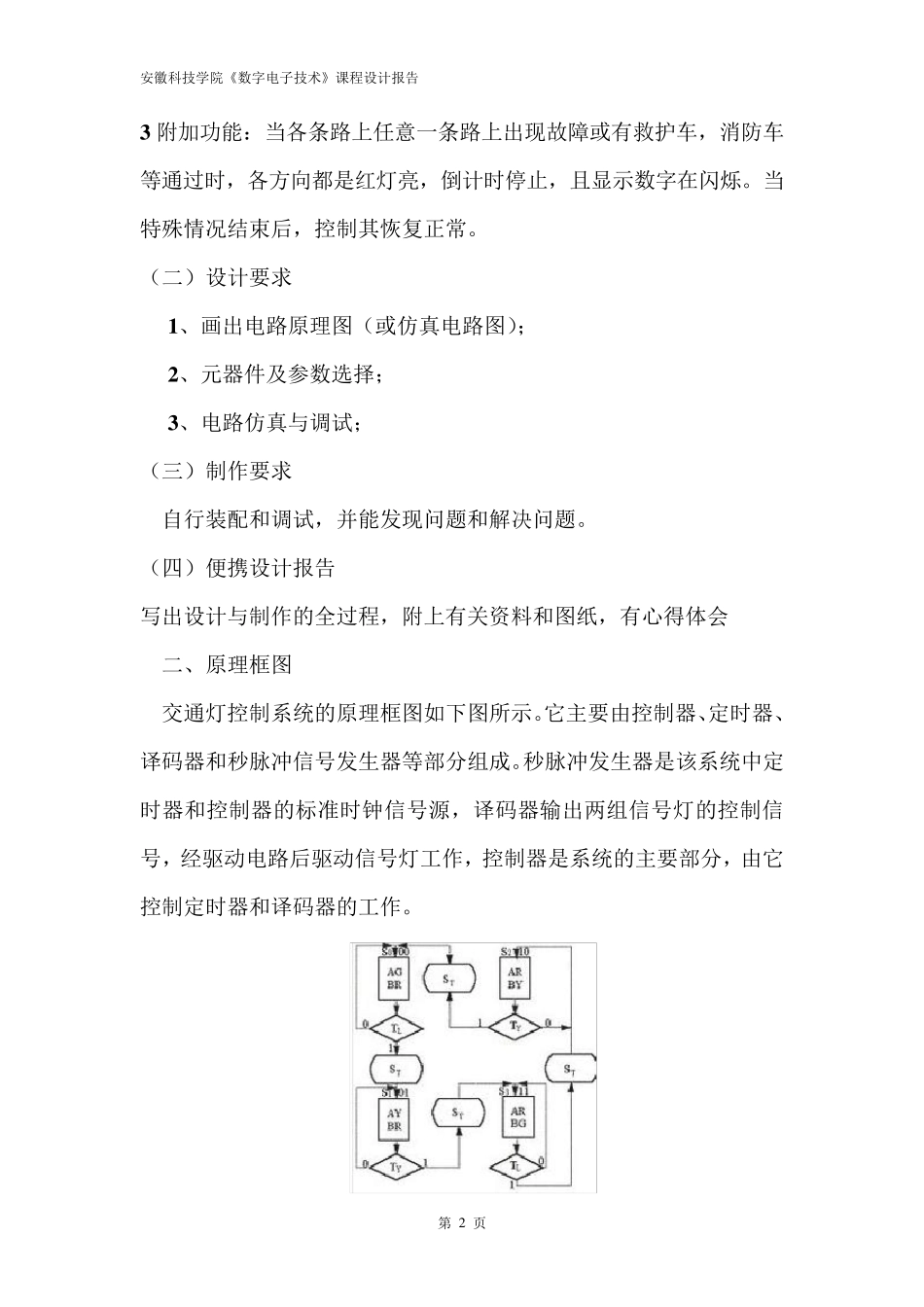

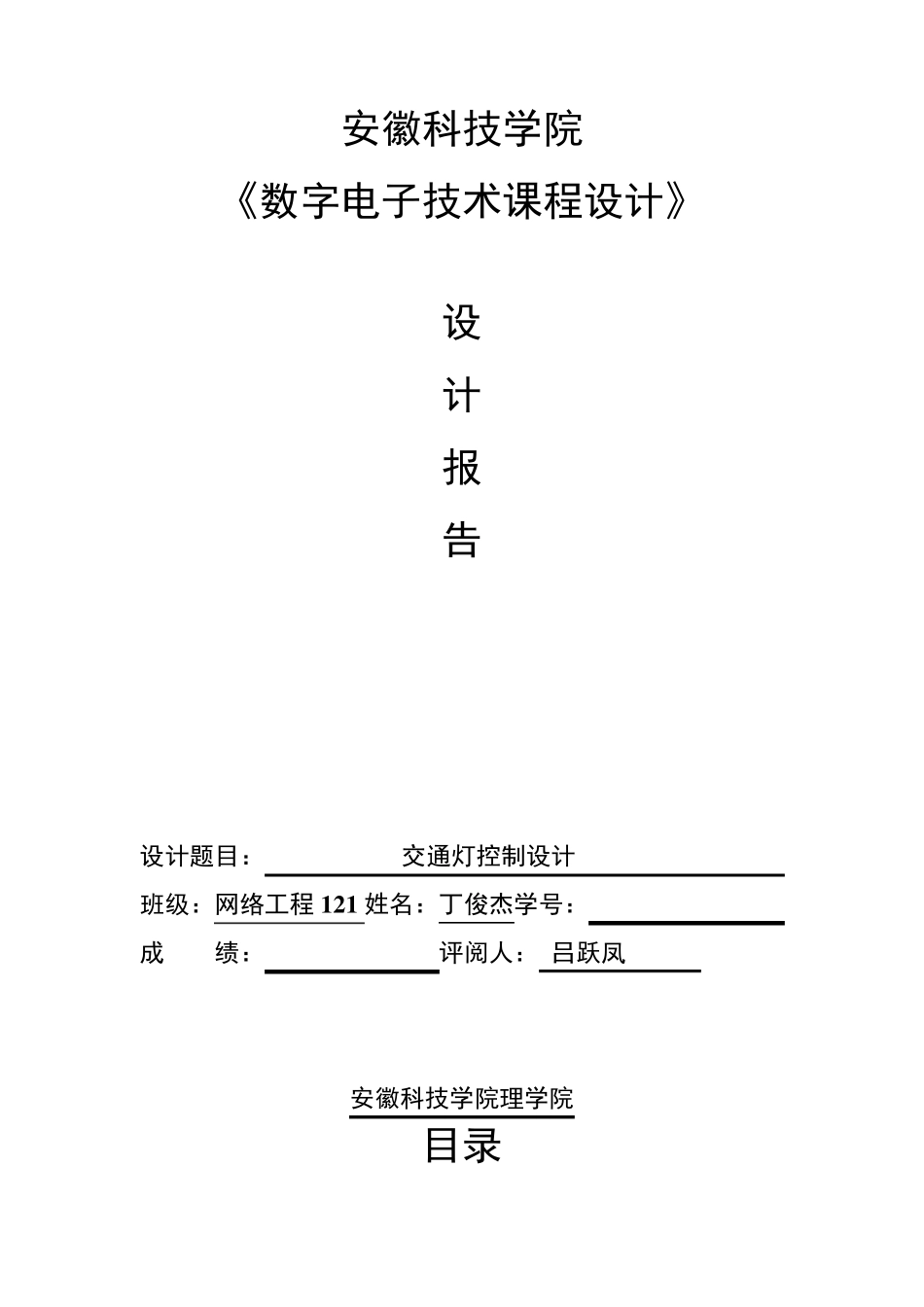

安徽科技学院 《数字电子技术课程设计》 设 计 报 告 设计题目: 交通灯控制设计 班级:网络工程 1 2 1 姓名:丁俊杰学号:********** 成 绩: 评阅人: 吕跃凤 安徽科技学院理学院 目录 安徽科技学院《数字电子技术》课程设计报告 第 页 1 一、设计要求 (一)设计指标 (二)设计要求 (三)制作要求 (四)编写设计报告 二、原理框图 三、单元电路设计 四、设计步骤及方法 五、总结 六、参考文献 交通灯控制的设计 交通灯控制电路是通过采用数字电路设计的,提出使交通灯控制电路用数字信号自动控制十字路口两组红、黄、绿交通灯的状态转换的新方法,指挥各种车辆和行人的安全通行,实现十字路口交通管理的自动化。 设计要求 (一)设计指标 1 .为十字交叉路口设计两组信号灯控制,每组有红,绿,黄三色信号灯显示。各干信号灯顺序为:红绿黄红绿……,东西方向红灯亮的时间等于南北方向黄绿灯亮之和。 2 .设置一组数码管,以倒计时的方式显示可以通过的或者禁止通行的时间。 安徽科技学院《数字电子技术》课程设计报告 第 页 2 3 附加功能:当各条路上任意一条路上出现故障或有救护车,消防车等通过时,各方向都是红灯亮,倒计时停止,且显示数字在闪烁。当特殊情况结束后,控制其恢复正常。 (二)设计要求 1 、画出电路原理图(或仿真电路图); 2 、元器件及参数选择; 3 、电路仿真与调试; (三)制作要求 自行装配和调试,并能发现问题和解决问题。 (四)便携设计报告 写出设计与制作的全过程,附上有关资料和图纸,有心得体会 二、原理框图 交通灯控制系统的原理框图如下图所示。它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源,译码器输出两组信号灯的控制信号,经驱动电路后驱动信号灯工作,控制器是系统的主要部分,由它控制定时器和译码器的工作。 安徽科技学院《数字电子技术》课程设计报告 第 页 3 交通灯控制系统的原理框图 图中: TL: 表示甲车道或乙车道绿灯亮的时间间隔为25 秒,即车辆正常通行的时间间隔。定时时间到,TL=1,否则,TL=0。 TY:表示黄灯亮的时间间隔为5 秒。定时时间到,TY=1,否则,TY=0。 ST:表示定时器到了规定的时间后,由控制器发出状态转换信号。由它控制定时器开始下个工作状态的定时。 三、单元电路设计 (一)定时器 定时器由与系统秒...
