一． 设计要求 （1）在十字路口的两个方向上各设一组红灯、绿灯、黄灯，显示顺序为：其中一个方向是绿灯、黄灯、红灯，另一个方向是红灯、黄灯、绿灯
（2）设置一组数码管，以倒计时的方式显示允许通行或禁止通行的时间，其中绿灯、黄灯、红灯的持续时间分别为 20s、5s、25s
（3）当各条路中任意一条上出现特殊情况，例如有消防车、救护车或其他需要优先放行的车辆时，各方向上均是红灯亮，倒计时停止，且显示数字在闪烁
当特殊运行状态结束后，控制器恢复原来状态，继续正常运行

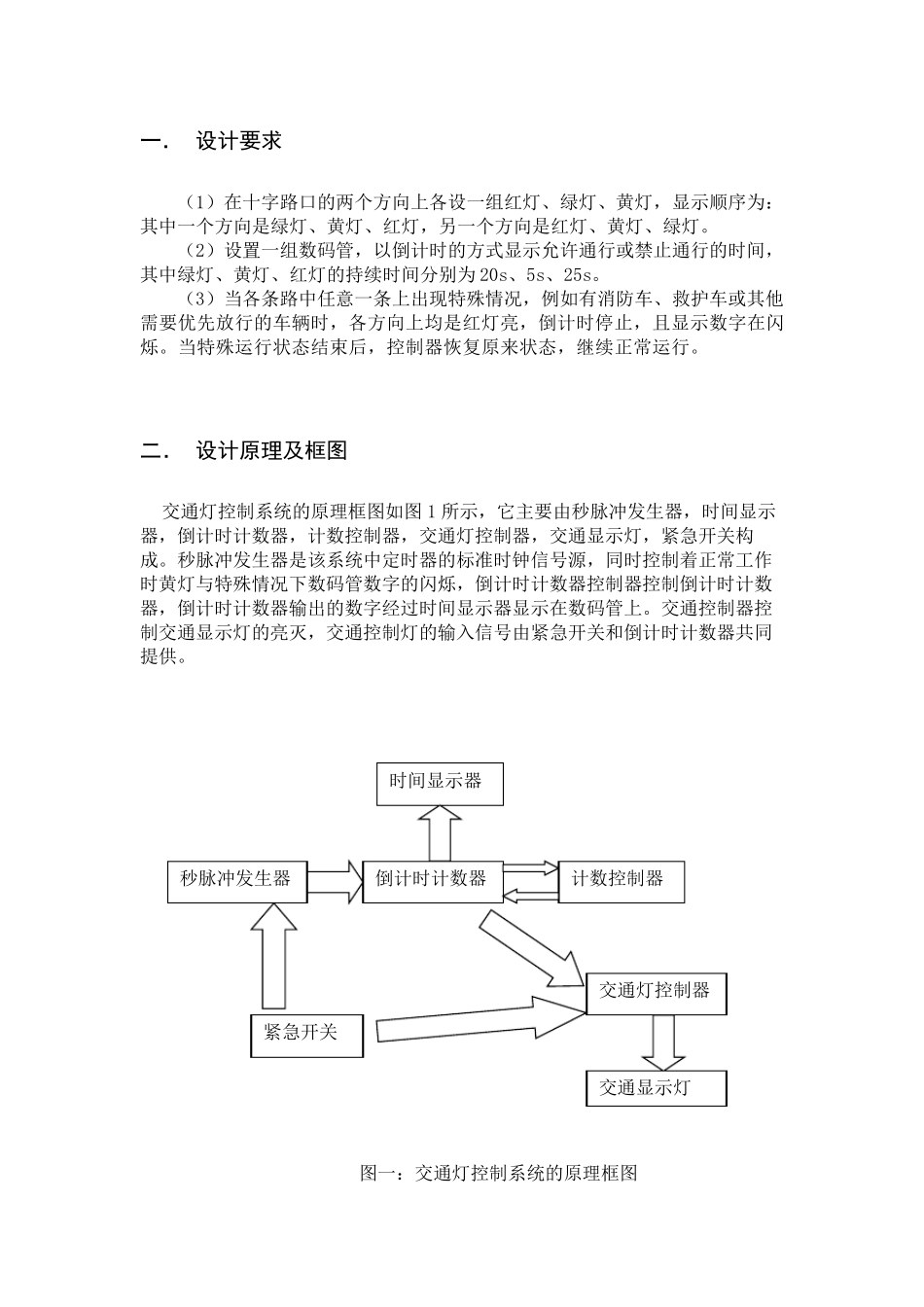

二． 设计原理及框图 交通灯控制系统的原理框图如图 1 所示，它主要由秒脉冲发生器，时间显示器，倒计时计数器，计数控制器，交通灯控制器，交通显示灯，紧急开关构成
秒脉冲发生器是该系统中定时器的标准时钟信号源，同时控制着正常工作时黄灯与特殊情况下数码管数字的闪烁，倒计时计数器控制器控制倒计时计数器，倒计时计数器输出的数字经过时间显示器显示在数码管上
交通控制器控制交通显示灯的亮灭，交通控制灯的输入信号由紧急开关和倒计时计数器共同提供

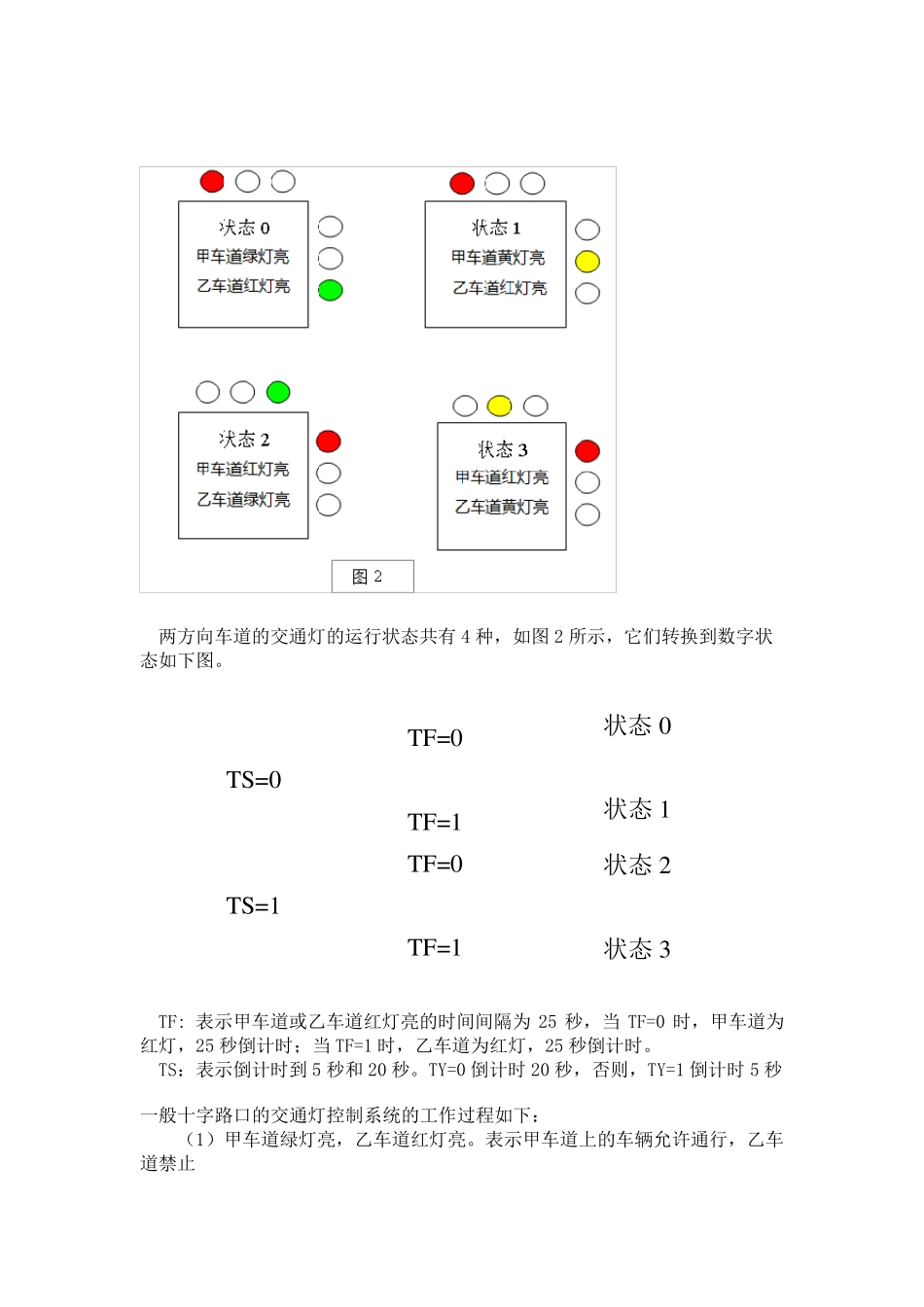

图一：交通灯控制系统的原理框图 倒计时计数器 秒脉冲发生器 时间显示器 计数控制器 交通灯控制器 交通显示灯 紧急开关 两方向车道的交通灯的运行状态共有4 种，如图2 所示，它们转换到数字状态如下图
TF: 表示甲车道或乙车道红灯亮的时间间隔为 25 秒，当 TF=0 时，甲车道为红灯，25 秒倒计时；当 TF=1 时，乙车道为红灯，25 秒倒计时
TS：表示倒计时到5 秒和 20 秒

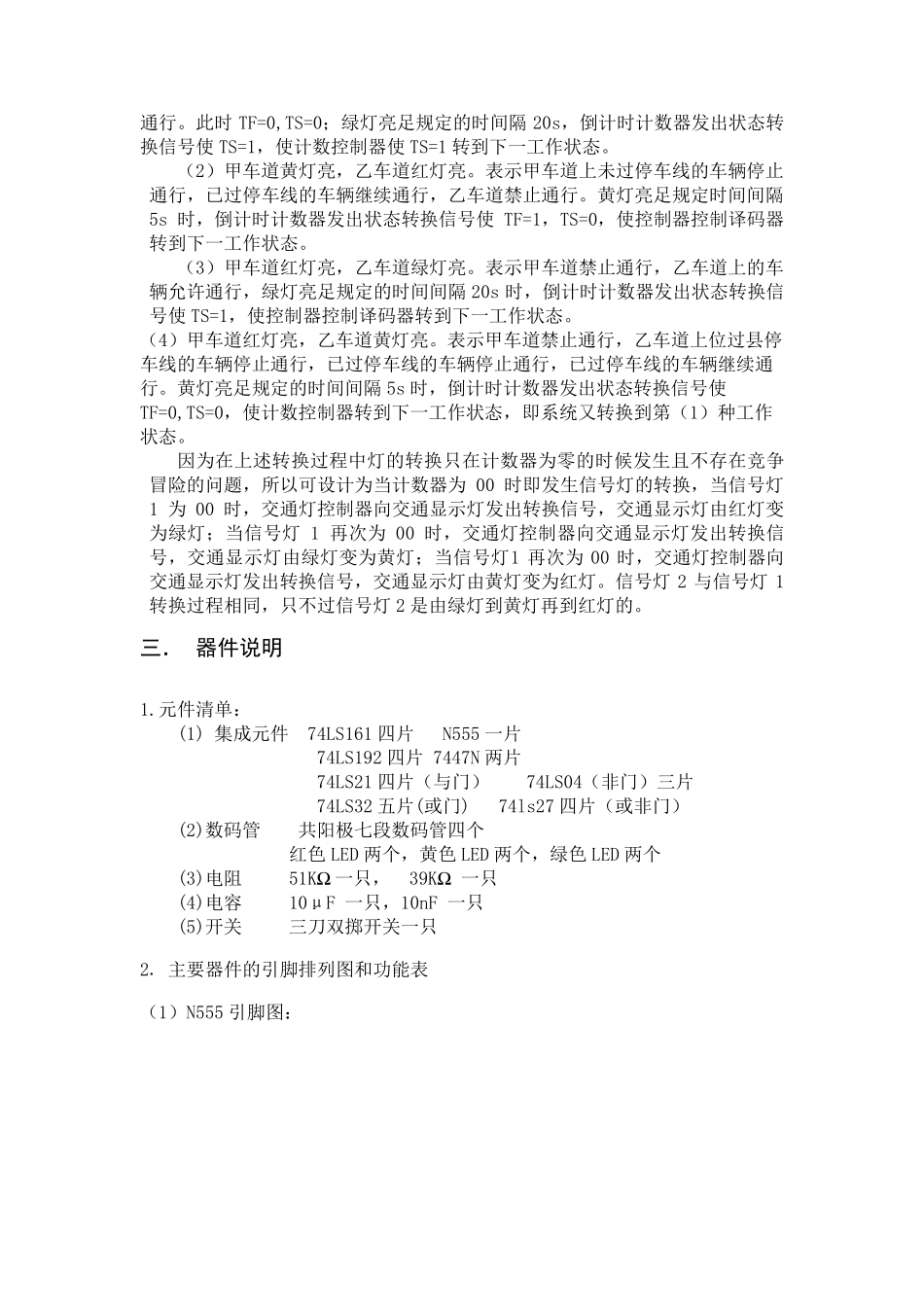

TY=0 倒计时 20 秒，否则，TY=1 倒计时 5 秒 一般十字路口的交通灯控制系统的工作过程如下： （1）甲车道绿灯亮，乙车道红灯亮
表示甲车道上的车辆允许通行，乙车道禁止 TS=0 TS=1 TF=0 TF=1 TF=0 TF=1 状态0 状态1 状态2 状态3 通 行
此 时 TF=
