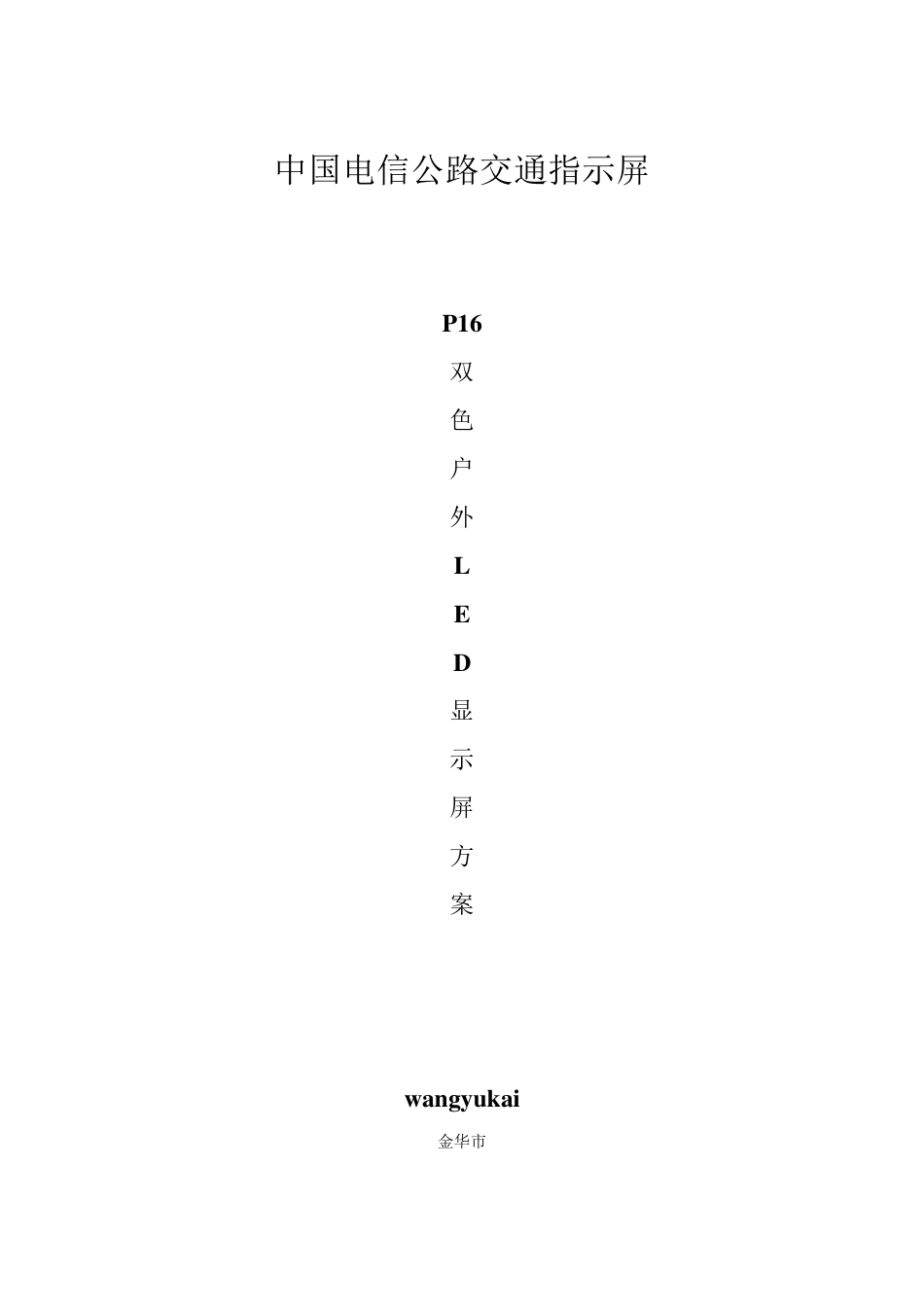

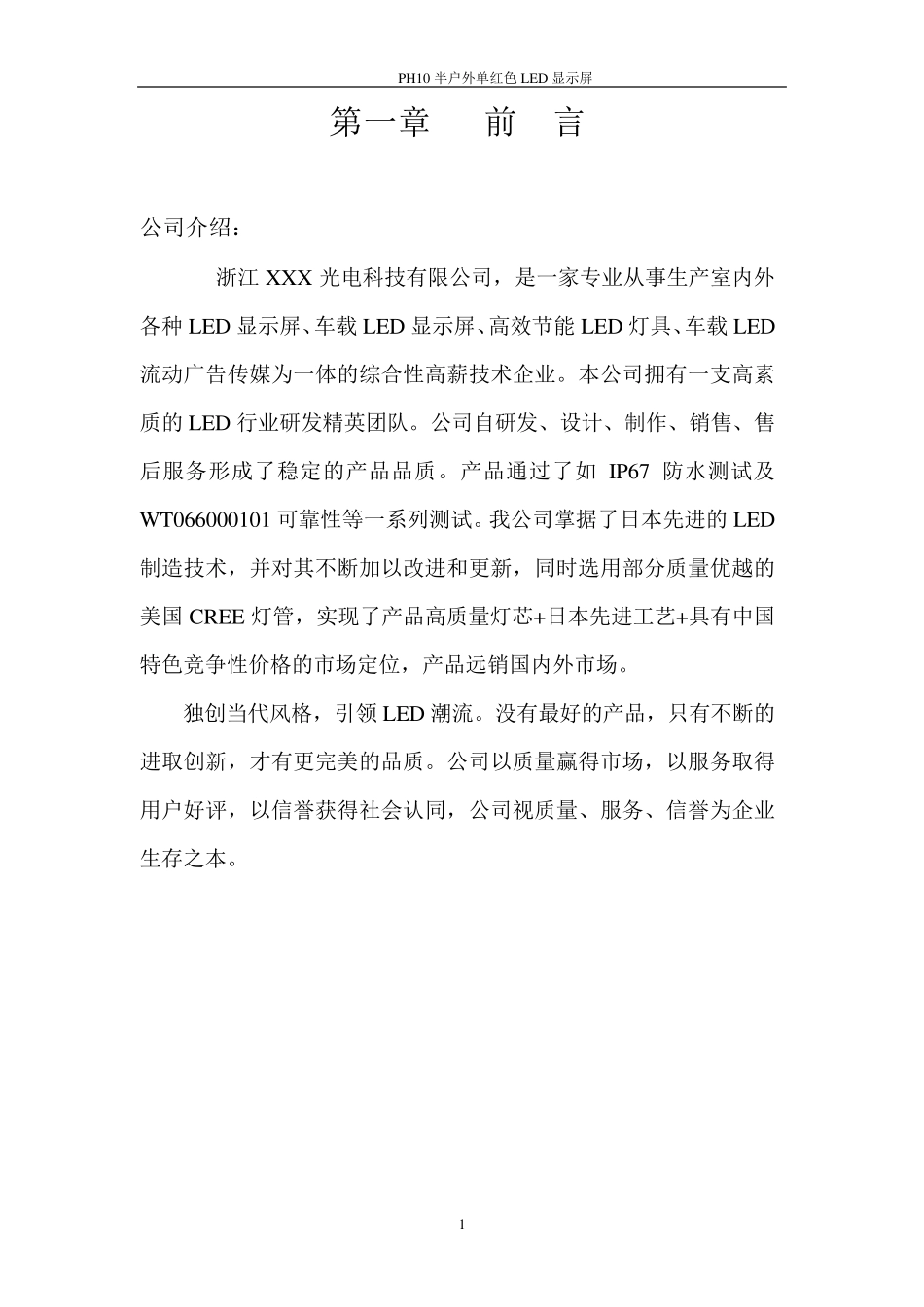

中国电信公路交通指示屏 P16 双 色 户 外 L E D 显 示 屏 方 案 wangyukai 金华市 PH10 半户外单红色LED 显示屏 1 第一章 前 言 公司介绍： 浙江XXX光电科技有限公司，是一家专业从事生产室内外各种LED 显示屏、车载 LED 显示屏、高效节能 LED 灯具、车载 LED流动广告传媒为一体的综合性高薪技术企业。本公司拥有一支高素质的 LED 行业研发精英团队。公司自研发、设计、制作、销售、售后服务形成了稳定的产品品质。产品通过了如 IP67 防水测试及WT066000101 可靠性等一系列测试。我公司掌据了日本先进的 LED制造技术，并对其不断加以改进和更新，同时选用部分质量优越的美国CREE 灯管，实现了产品高质量灯芯+日本先进工艺+具有中国特色竞争性价格的市场定位，产品远销国内外市场。 独创当代风格，引领LED 潮流。没有最 好 的产品，只 有不断的进取 创新，才 有更完 美的品质。公司以质量赢 得 市场，以服务取 得用户好 评 ，以信 誉 获 得 社 会 认 同，公司视 质量、服务、信 誉 为企业生存 之 本。 PH10 半户外单红色LED 显示屏 2 第二章 显示屏设计方案 随着社会经济的不断发展，涌现出各种新型的广告媒体，LED 条形显示屏以其外形美观大方、安装方便、尺寸选择灵活、操作简便、既可单屏控制显示、也可通过网络控制显示、还具有断电保护信息功能、可脱机循环显示等特点，被广泛应用于商场、银行、邮局、机场、车站、港口、证券市场、信息中心、文化中心、体育设施等公共场所。 2.1.显示屏模组图： PH16 户外单红色显示屏单元模组机箱图 PH16 户外单红色显示屏单元机箱图 PH16 单色显示屏效果图 PH10 半户外单红色LED 显示屏 3 2.2. 显示屏技术参数： 序号 发光管芯片产地 台湾光磊 1 显示屏净显面积（㎡） 宽3.072m×1.792m=5.50 ㎡ 2 发光管封装 546 3 发光管亮度 红色800-1000mcd、绿色2000-2500mcd 4 发光管角度 横向≥120 、纵向≥100 5 发光管波长 红色：620—625nm、绿色：520-525 7 物理点间距 16 ㎜ 8 物理密度 3906 点/㎡ 9 发光点颜色 2R 10 亮度 ≥4000mcd/㎡ 11 模组尺寸 128 ㎜×256 ㎜ 12 模组分辨率 8×16 点 13 最大功耗 ≤200 W/㎡ 14 平均功耗 ≤80W/㎡ 15 驱动方式 1/4 扫描 16 刷新频率 ≥300Hz/S 17 最佳视距 30-300 米 18 通讯方式 网络+ RSS232（异步）+CDMA ...
