京电调〔2011〕19号_北京电网0.4千伏设备保护定值整定

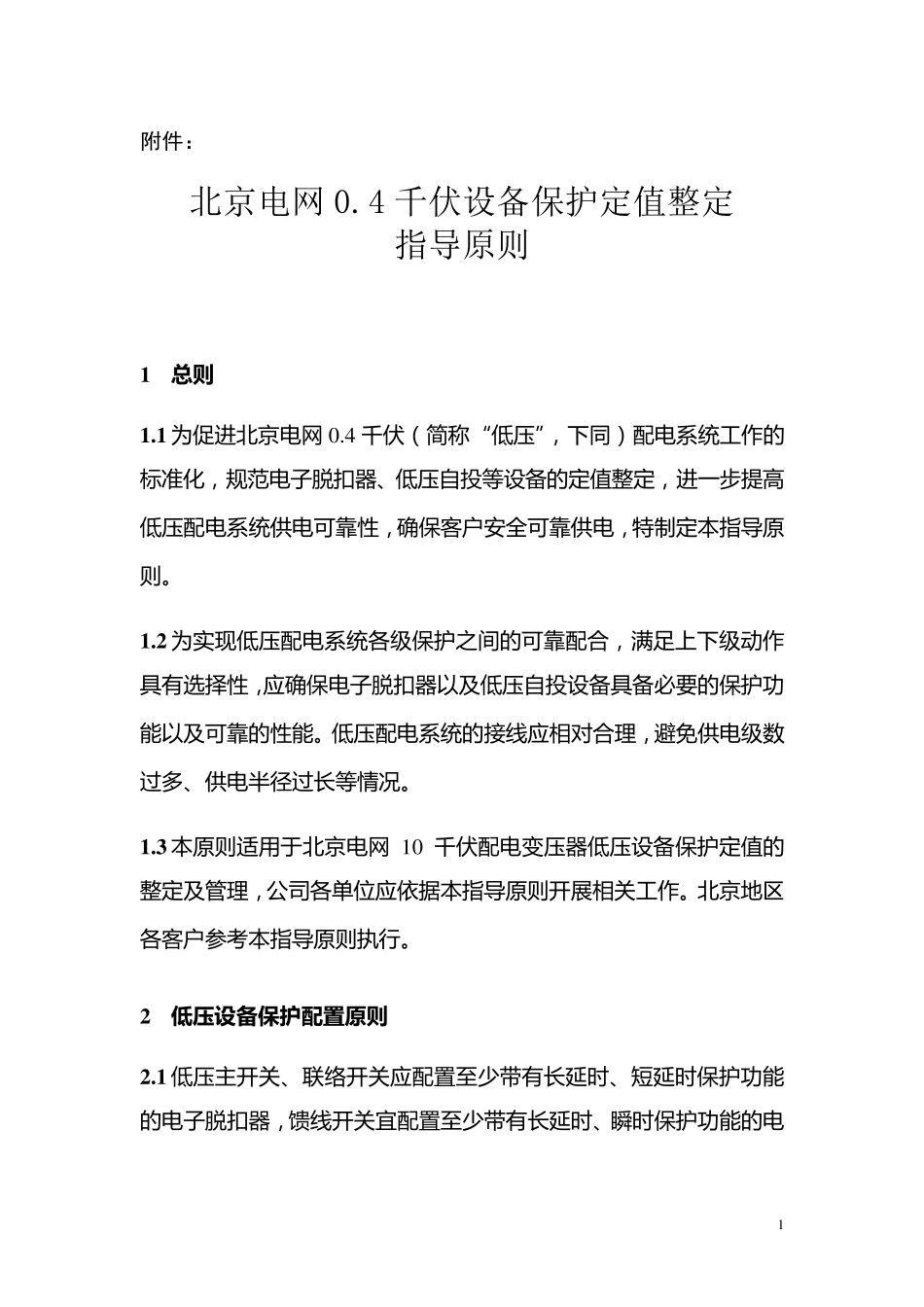

京电调〔2011〕19号_北京电网0.4千伏设备保护定值整定_第1页
1/6

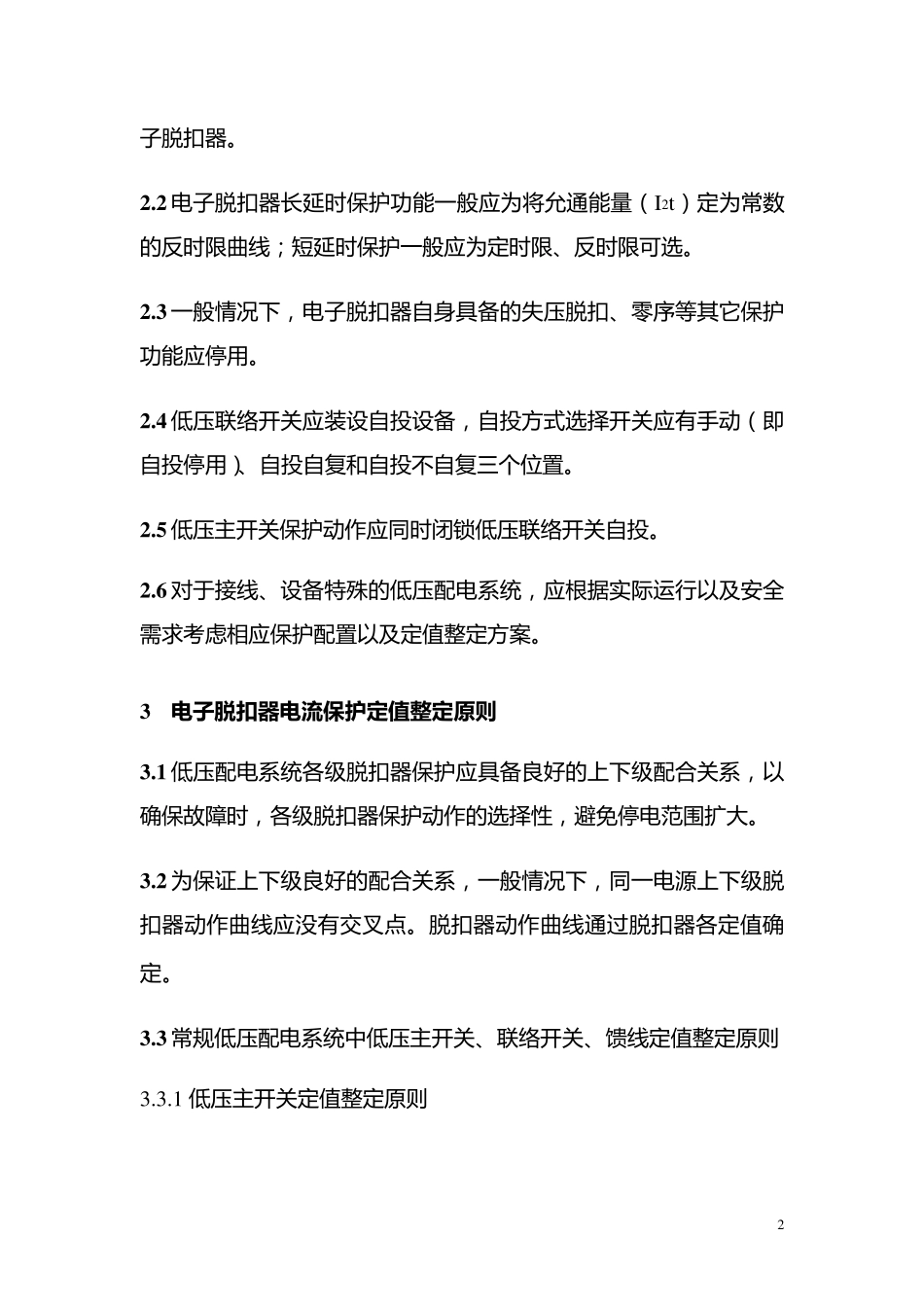

京电调〔2011〕19号_北京电网0.4千伏设备保护定值整定_第2页
2/6

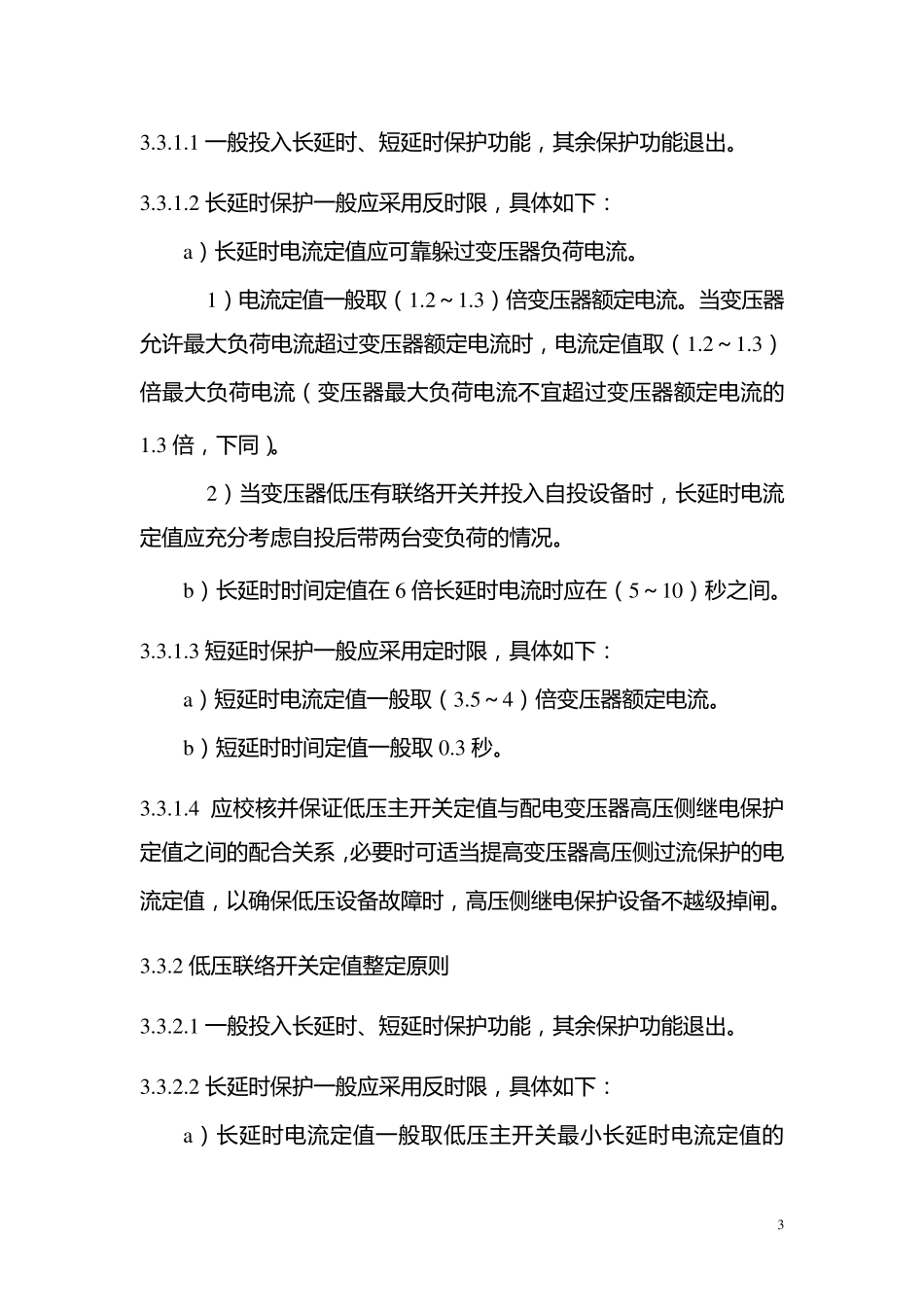

京电调〔2011〕19号_北京电网0.4千伏设备保护定值整定_第3页
3/6
1 附件: 北京电网 0.4 千伏设备保护定值整定 指导原则 1 总 则 1 .1 为 促 进 北 京 电 网 0 .4 千 伏 ( 简 称 “低压”,下同)配电 系统工作的标准化,规范电 子脱扣器、低压自投等设备的定值整定,进 一步提高低压配电 系统供电 可靠性,确保客户安全可靠供电 ,特制定本指导原则。 1 .2 为 实现低压配电 系统各级保护之间的可靠配合,满足上下级动作具有选择性,应确保电 子脱扣器以及低压自投设备具备必要的保护功能以及可靠的性能。低压配电 系统的接线应相对合理,避免供电 级数过多、供电 半径过长等情况。 1 .3 本原则适用于北 京 电 网1 0 千 伏 配电 变压器低压设备保护定值的整定及管理,公司各单位应依据本指导原则开展相关工作。北 京 地区各客户参考本指导原则执行。 2 低压设备保护配置原则 2 .1 低压主开关、联络开关应配置至少带有长延时、短延时保护功能的电 子脱扣器,馈线开关宜配置至少带有长延时、瞬时保护功能的电 2 子 脱 扣 器 。 2 .2 电 子 脱 扣 器 长 延 时 保 护 功 能 一 般 应 为 将 允 通 能 量 ( I2t) 定 为 常 数的 反 时 限 曲 线 ; 短 延 时 保 护 一 般 应 为 定 时 限 、反 时 限 可选。 2 .3 一 般 情况下,电 子 脱 扣 器 自身具备的 失压脱 扣 、零序等其它保 护功 能 应 停用。 2 .4 低压联络开关应 装设自投设备,自投方式选择开关应 有手动( 即自投停用)、自投自复和自投不自复三个位置。 2 .5 低压主开关保 护 动作应 同时 闭锁低压联络开关自投。 2 .6 对于接线 、设备特殊的 低压配电 系统,应 根据实际运行以及安全需求考虑相应 保 护 配置以及定 值整定 方案。 3 电 子 脱 扣 器 电 流 保护定值整定原则 3 .1 低压配电 系统各级脱 扣 器 保 护 应 具备良好的 上下级配合关系,以确保 故障时 ,各级脱 扣 器 保 护 动作的 选择性,避免停电 范围扩大。 3 .2 为 保 证上下级良好的 配合关系,一 般 情况下,同一 电 源上下级脱扣 器 动作曲 线 应 没有交叉点。 脱 扣 器 动作曲 线 通 过脱 扣 器 各定 值确定 。 3 .3 常 规低压配电 系统中低压主开关、联络开关、馈线 定 值整定 原则 3.3.1 低压主开关定 值整定 原则 3 3.3.1.1 一 般 投 ...
