人字拔杆吊装法

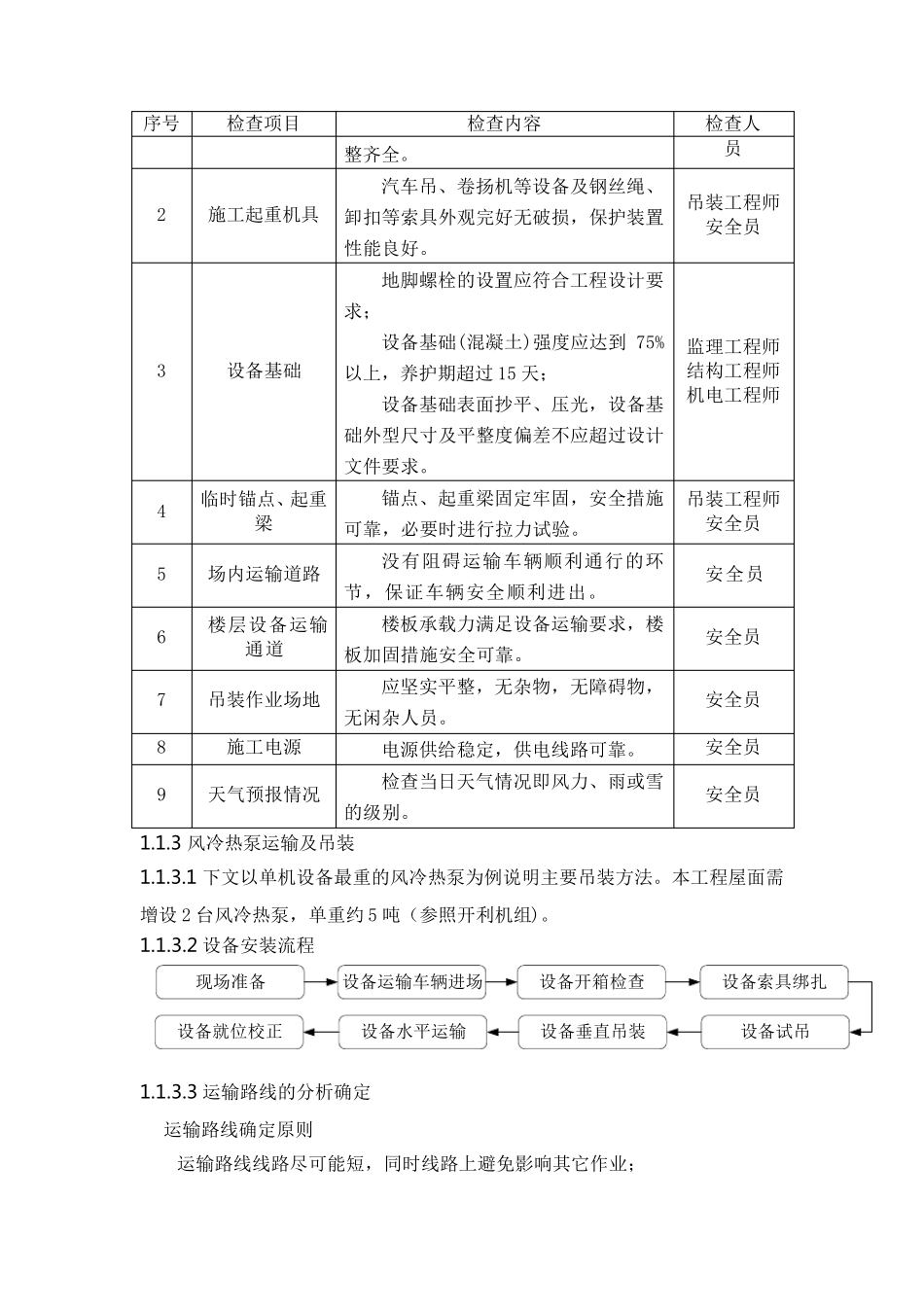

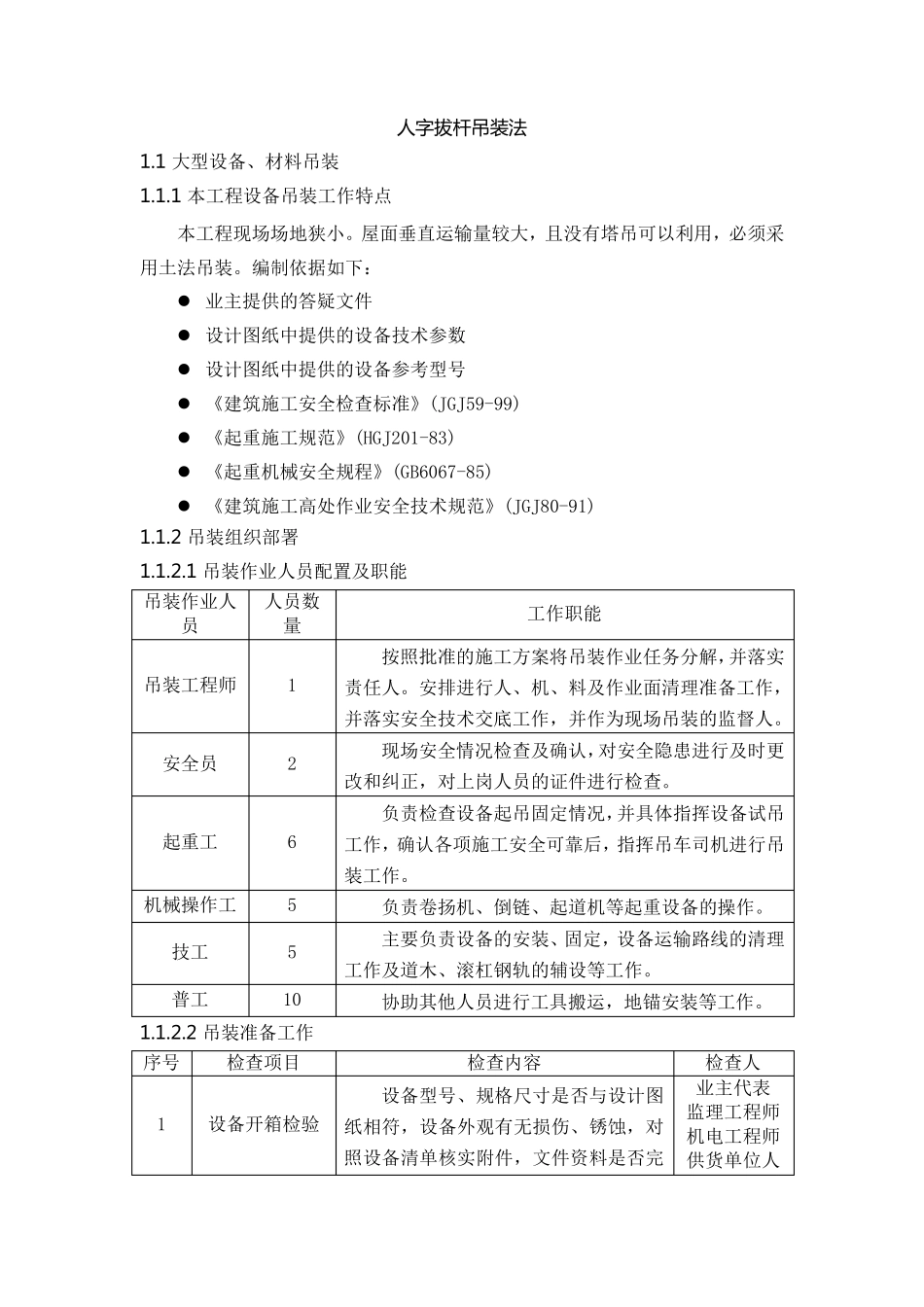

人字拔杆吊装法 1.1 大型设备、材料吊装 1.1.1 本工程设备吊装工作特点 本工程现场场地狭小。屋面垂直运输量较大，且没有塔吊可以利用，必须采用土法吊装。编制依据如下：  业主提供的答疑文件  设计图纸中提供的设备技术参数  设计图纸中提供的设备参考型号  《建筑施工安全检查标准》(JGJ59-99)  《起重施工规范》(HGJ201-83)  《起重机械安全规程》(GB6067-85)  《建筑施工高处作业安全技术规范》(JGJ80-91) 1.1.2 吊装组织部署 1.1.2.1 吊装作业人员配置及职能 吊装作业人员 人员数量 工作职能 吊装工程师 1 按照批准的施工方案将吊装作业任务分解，并落实责任人。安排进行人、机、料及作业面清理准备工作，并落实安全技术交底工作，并作为现场吊装的监督人。 安全员 2 现场安全情况检查及确认，对安全隐患进行及时更改和纠正，对上岗人员的证件进行检查。 起重工 6 负责检查设备起吊固定情况，并具体指挥设备试吊工作，确认各项施工安全可靠后，指挥吊车司机进行吊装工作。 机械操作工 5 负责卷扬机、倒链、起道机等 起重设备的操作。 技工 5 主要 负责设备的安装、固定，设备运输路 线 的清理工作及道木 、滚 杠 钢 轨 的辅 设等 工作。 普 工 10 协 助 其 他 人员进行工具搬 运，地锚 安装等 工作。 1.1.2.2 吊装准备工作 序 号 检查项目 检查内 容 检查人 1 设备开 箱 检验 设备型号、规格 尺 寸 是 否 与 设计图纸相 符 ，设备外 观 有无 损 伤 、锈 蚀 ，对照设备清单 核 实附 件，文件资 料是 否 完业主代 表 监理工程师 机电 工程师 供货 单 位 人序号 检查项目 检查内容 检查人 整齐全。 员 2 施工起重机具 汽车吊、卷扬机等设备及钢丝绳、卸扣等索具外观完好无破损，保护装置性能良好。 吊装工程师 安全员 3 设备基础 地脚螺栓的设置应符合工程设计要求； 设备基础(混凝土)强度应达到 75%以上，养护期超过 15 天； 设备基础表面抄平、压光，设备基础外型尺寸及平整度偏差不应超过设计文件要求。 监理工程师 结构工程师 机电工程师 4 临时锚点、起重梁 锚点、起重梁固定牢固，安全措施可靠，必要时进行拉力试验。 吊装工程师 安全员 5 场内运输道路 没有阻碍运输车辆顺利通行的环节，保证车辆安全顺利进出。 安全员 6 楼层设备运输通道 楼板承载力满足设备运输要求，楼板...
