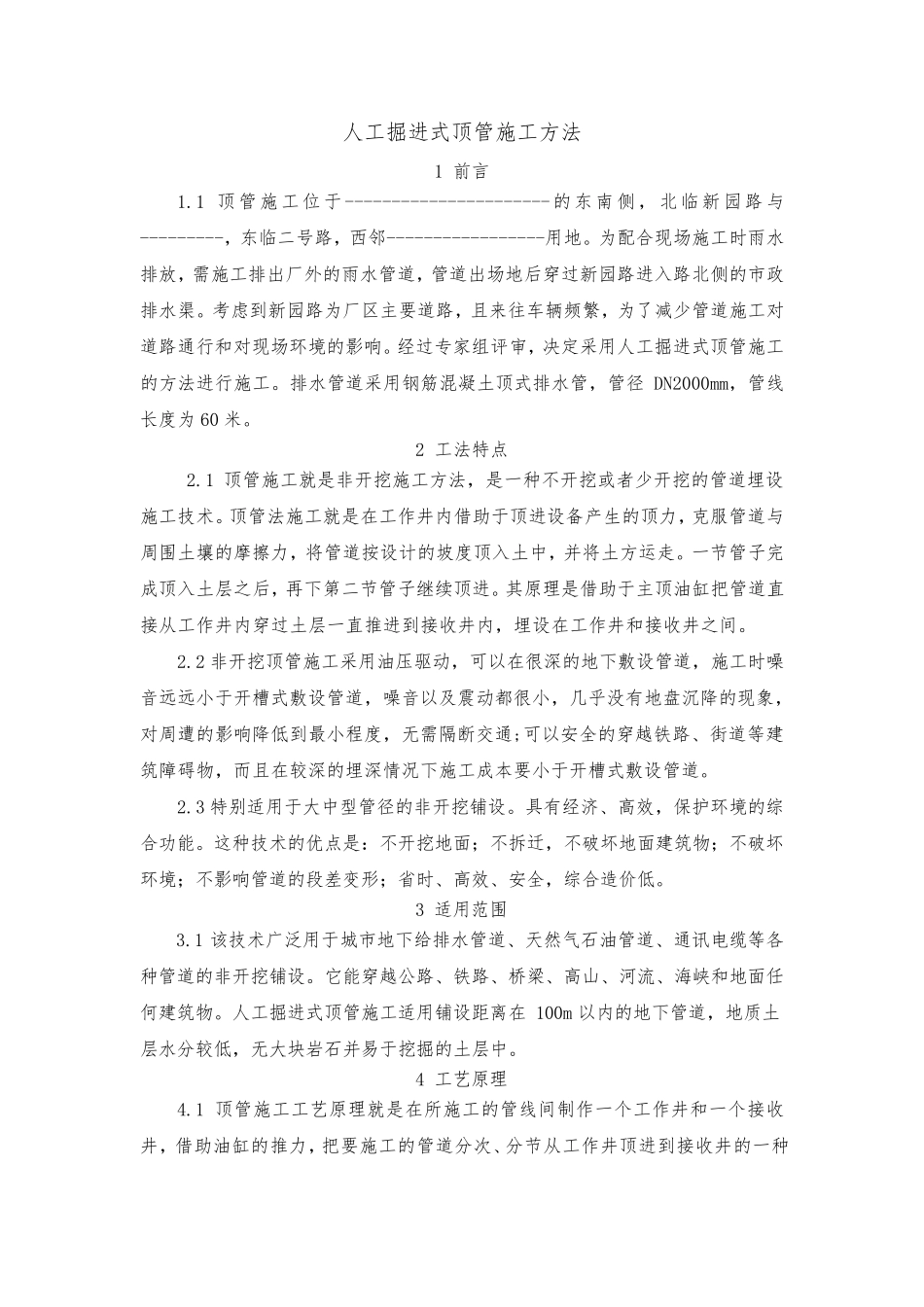

人 工 掘 进 式 顶 管 施 工 方 法 1 前 言 1.1 顶 管 施 工 位 于 ----------------------的 东 南 侧 ， 北 临 新 园 路 与---------， 东 临 二 号 路 ， 西 邻 -----------------用 地 。 为 配 合 现 场 施 工 时 雨 水排 放 ， 需 施 工 排 出 厂 外 的 雨 水 管 道 ， 管 道 出 场 地 后 穿 过 新 园 路 进 入 路 北 侧 的 市 政排 水 渠 。 考 虑 到 新 园 路 为 厂 区 主 要 道 路 ， 且 来 往 车 辆 频 繁 ， 为 了 减 少 管 道 施 工 对道 路 通 行 和 对 现 场 环 境 的 影 响 。 经 过 专 家 组 评 审 ， 决 定 采 用 人 工 掘 进 式 顶 管 施 工的 方 法 进 行 施 工 。 排 水 管 道 采 用 钢 筋 混 凝 土 顶 式 排 水 管 ， 管 径DN2000mm， 管 线长 度 为 60 米 。 2 工 法 特 点 2.1 顶 管 施 工 就 是 非 开 挖 施 工 方 法 ， 是 一 种 不 开 挖 或 者 少 开 挖 的 管 道 埋 设施 工 技 术 。 顶 管 法 施 工 就 是 在 工 作 井 内 借 助 于 顶 进 设 备 产 生 的 顶 力 ， 克 服 管 道 与周 围 土 壤 的 摩擦力 ， 将管 道 按设 计的 坡度 顶 入 土 中， 并将土 方 运走。 一 节管 子完成顶 入 土 层之后 ， 再下第二 节管 子继续顶 进 。 其原理是 借 助 于 主 顶 油缸把管 道 直接从工 作 井 内 穿 过 土 层一 直推进 到 接收井 内 ， 埋 设 在 工 作 井 和 接收井 之间。 2.2 非 开 挖 顶 管 施 工 采 用 油压驱动， 可以在 很深的 地 下敷设 管 道 ， 施 工 时 噪音远远小于 开 槽式 敷设 管 道 ， 噪音以及震动都很小， 几乎没有地 盘沉降的 现 象，对 周 遭的 影 响 降低到 最小程度 ， 无需 隔断交通 ;可以安全的 穿 越铁路 、街道 等建筑障碍物， 而且 在 较深的 埋 深情况下施 工 成本要 小于 开 槽式 敷设 管 道 。 2.3 特 别适用 于 大中型管 径 的 非 开 挖 铺设 。 具有经 济、高效， 保护环 境 的 综合 功能。 这种 技 术 的 优点 是 ：不 开 挖 地 面；不 拆迁， 不 破...
