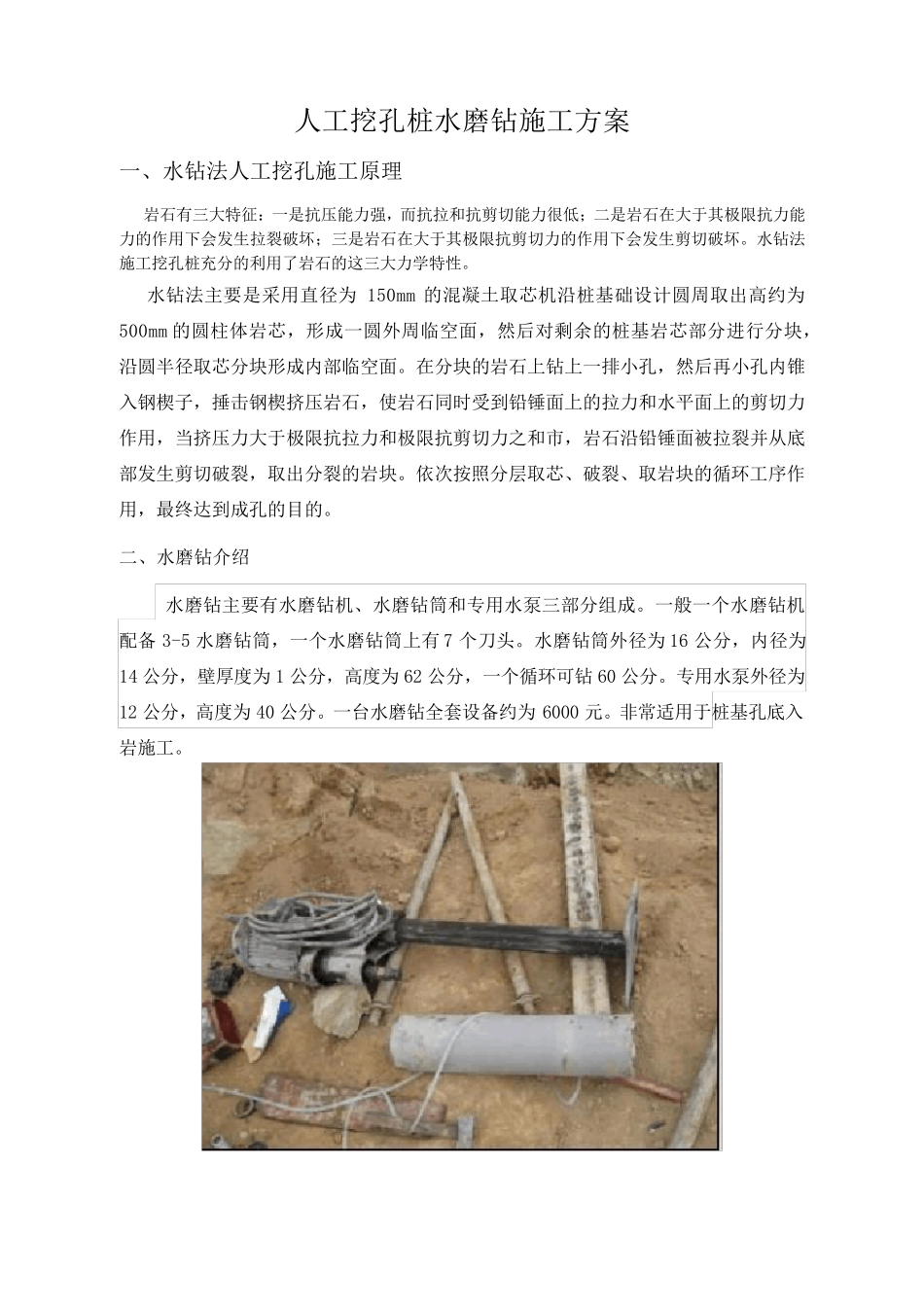

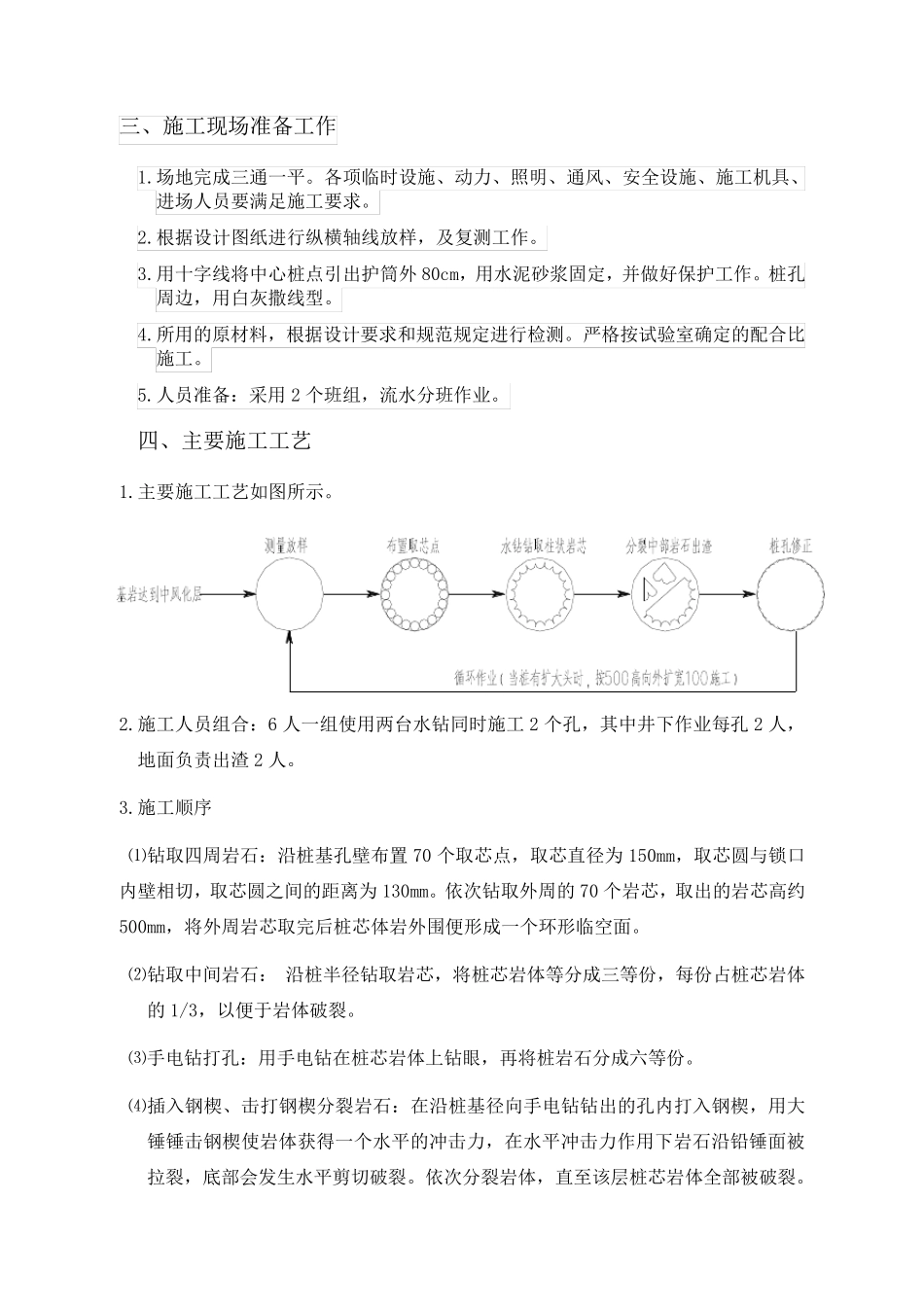

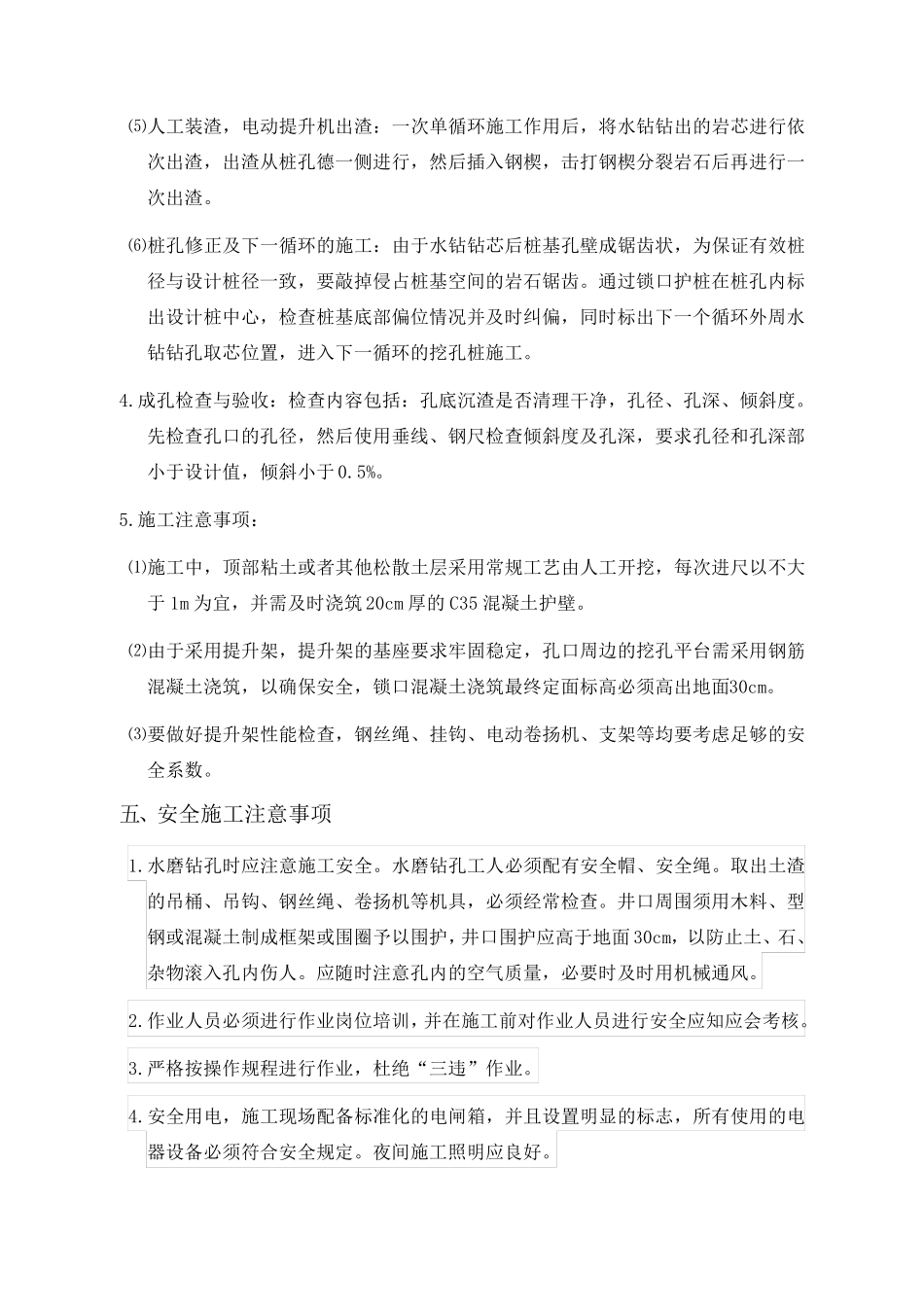

人工挖孔桩水磨钻施工方案 一、水钻法人工挖孔施工原理 岩石有三大特征：一是抗压能力强，而抗拉和抗剪切能力很低；二是岩石在大于其极限抗力能力的作用下会发生拉裂破坏；三是岩石在大于其极限抗剪切力的作用下会发生剪切破坏。水钻法施工挖孔桩充分的利用了岩石的这三大力学特性。 水钻法主要是采用直径为 150mm 的混凝土取芯机沿桩基础设计圆周取出高约为500mm 的圆柱体岩芯，形成一圆外周临空面，然后对剩余的桩基岩芯部分进行分块，沿圆半径取芯分块形成内部临空面。在分块的岩石上钻上一排小孔，然后再小孔内锥入钢楔子，捶击钢楔挤压岩石，使岩石同时受到铅锤面上的拉力和水平面上的剪切力作用，当挤压力大于极限抗拉力和极限抗剪切力之和市，岩石沿铅锤面被拉裂并从底部发生剪切破裂，取出分裂的岩块。依次按照分层取芯、破裂、取岩块的循环工序作用，最终达到成孔的目的。 二、水磨钻介绍 水磨钻主要有水磨钻机、水磨钻筒和专用水泵三部分组成。一般一个水磨钻机配备3-5 水磨钻筒，一个水磨钻筒上有 7 个刀头。水磨钻筒外径为 16 公分，内径为14 公分，壁厚度为 1 公分，高度为 62 公分，一个循环可钻60 公分。专用水泵外径为12 公分，高度为 40 公分。一台 水磨钻全 套 设备约为 6000 元 。非 常 适 用于桩基孔底入岩施工。 三 、 施 工 现 场 准 备 工 作 1.场 地 完 成 三 通 一 平 。 各 项 临 时 设 施 、 动 力 、 照 明 、 通 风 、 安 全 设 施 、 施 工 机 具 、进 场 人 员 要 满 足 施 工 要 求 。 2.根 据 设 计 图 纸 进 行 纵 横 轴 线 放 样 ， 及 复 测 工 作 。 3.用 十 字 线 将 中 心 桩 点 引 出 护 筒 外 80cm， 用 水 泥 砂 浆 固 定 ， 并 做 好 保 护 工 作 。 桩 孔周 边 ， 用 白 灰 撒 线 型 。 4.所 用 的 原 材 料 ， 根 据 设 计 要 求 和 规 范 规 定 进 行 检 测 。 严 格 按 试 验 室 确 定 的 配 合 比施 工 。 5.人 员 准 备 ： 采 用 2 个 班 组 ， 流 水 分 班 作 业 。 四 、 主 要 施 工 工 艺 1.主 要 施 工 工 艺 如 图 所 示 。 2.施 工 人 员 组 合 ： 6 人 一 组 使 用 两 台 水 钻 同 时 施 工 2 个 孔 ， 其 中 井 ...
