隧道工程施工方案

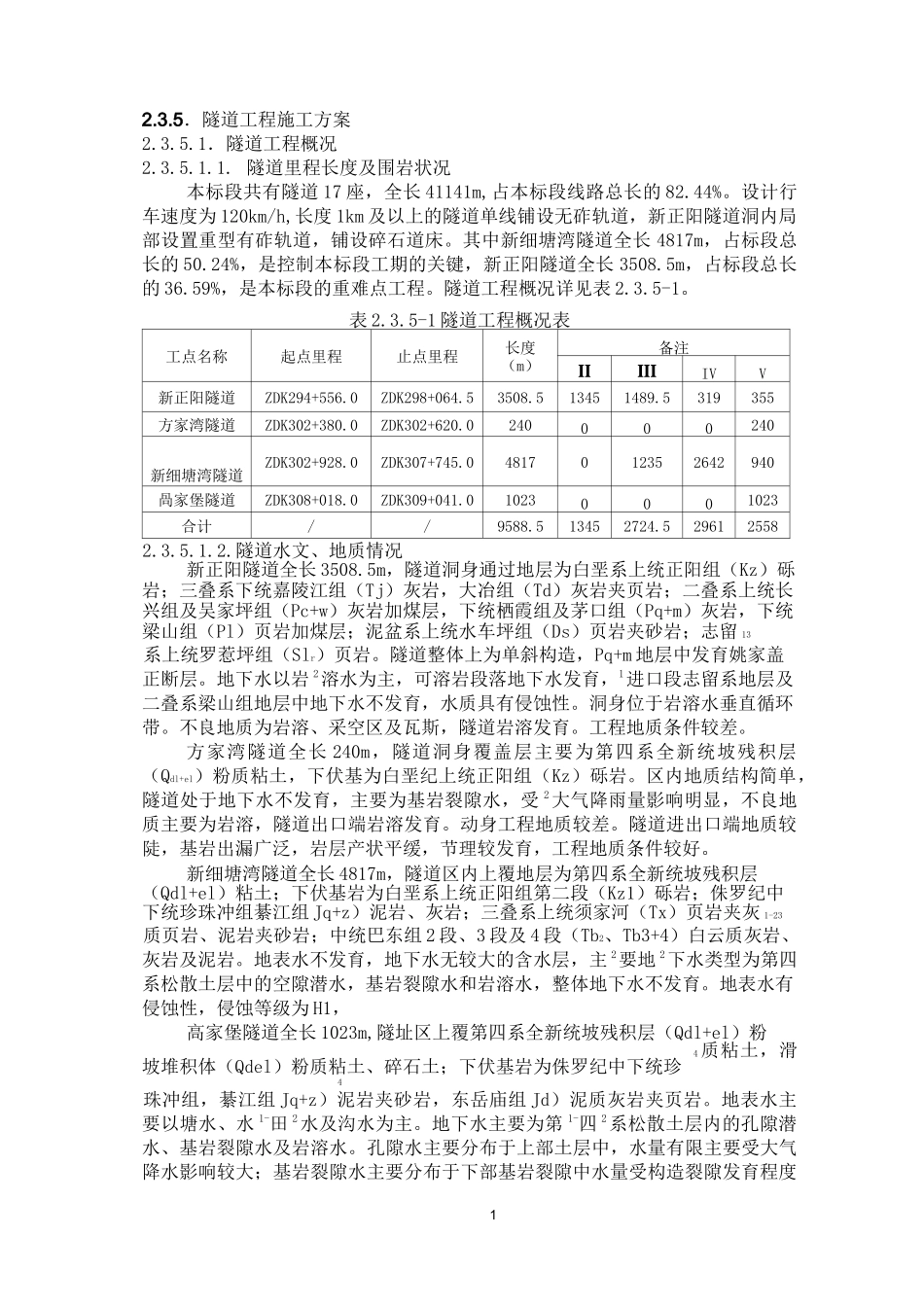

12.3.5．隧道工程施工方案2.3.5.1．隧道工程概况2.3.5.1.1. 隧道里程长度及围岩状况本标段共有隧道 17 座，全长 41141m,占本标段线路总长的 82.44%。设计行车速度为 120km/h,长度 1km 及以上的隧道单线铺设无砟轨道，新正阳隧道洞内局部设置重型有砟轨道，铺设碎石道床。其中新细塘湾隧道全长 4817m，占标段总长的 50.24%，是控制本标段工期的关键，新正阳隧道全长 3508.5m，占标段总长的 36.59%，是本标段的重难点工程。隧道工程概况详见表 2.3.5-1。表 2.3.5-1 隧道工程概况表工点名称起点里程止点里程长度（m）备注IIIIIIVV新正阳隧道ZDK294+556.0ZDK298+064.53508.513451489.5319355方家湾隧道ZDK302+380.0ZDK302+620.0240000240新细塘湾隧道ZDK302+928.0ZDK307+745.04817012352642940咼家堡隧道ZDK308+018.0ZDK309+041.010230001023合计//9588.513452724.5296125582.3.5.1.2.隧道水文、地质情况新正阳隧道全长 3508.5m，隧道洞身通过地层为白垩系上统正阳组（Kz）砾岩；三叠系下统嘉陵江组（Tj）灰岩，大冶组（Td）灰岩夹页岩；二叠系上统长兴组及吴家坪组（Pc+w）灰岩加煤层，下统栖霞组及茅口组（Pq+m）灰岩，下统梁山组（Pl）页岩加煤层；泥盆系上统水车坪组（Ds）页岩夹砂岩；志留 13系上统罗惹坪组（Slr）页岩。隧道整体上为单斜构造，Pq+m 地层中发育姚家盖正断层。地下水以岩 2溶水为主，可溶岩段落地下水发育，1进口段志留系地层及二叠系梁山组地层中地下水不发育，水质具有侵蚀性。洞身位于岩溶水垂直循环带。不良地质为岩溶、采空区及瓦斯，隧道岩溶发育。工程地质条件较差。方家湾隧道全长 240m，隧道洞身覆盖层主要为第四系全新统坡残积层（Qdl+el）粉质粘土，下伏基为白垩纪上统正阳组（Kz）砾岩。区内地质结构简单，隧道处于地下水不发育，主要为基岩裂隙水，受 2大气降雨量影响明显，不良地质主要为岩溶，隧道出口端岩溶发育。动身工程地质较差。隧道进出口端地质较陡，基岩出漏广泛，岩层产状平缓，节理较发育，工程地质条件较好。新细塘湾隧道全长 4817m，隧道区内上覆地层为第四系全新统坡残积层（Qdl+el）粘土；下伏基岩为白垩系上统正阳组第二段（Kz1）砾岩；侏罗纪中下统珍珠冲组綦江组 Jq+z）泥岩、灰岩；三叠系上统须家河（Tx）页岩夹灰 1-23质页岩、泥岩夹砂岩；中统巴东组 2 段、3 段及 4 段（Tb2、Tb3+4）白云质灰岩、灰岩及泥岩。地表水不发育，地下水无较大的含水层，主 2要地 2...
