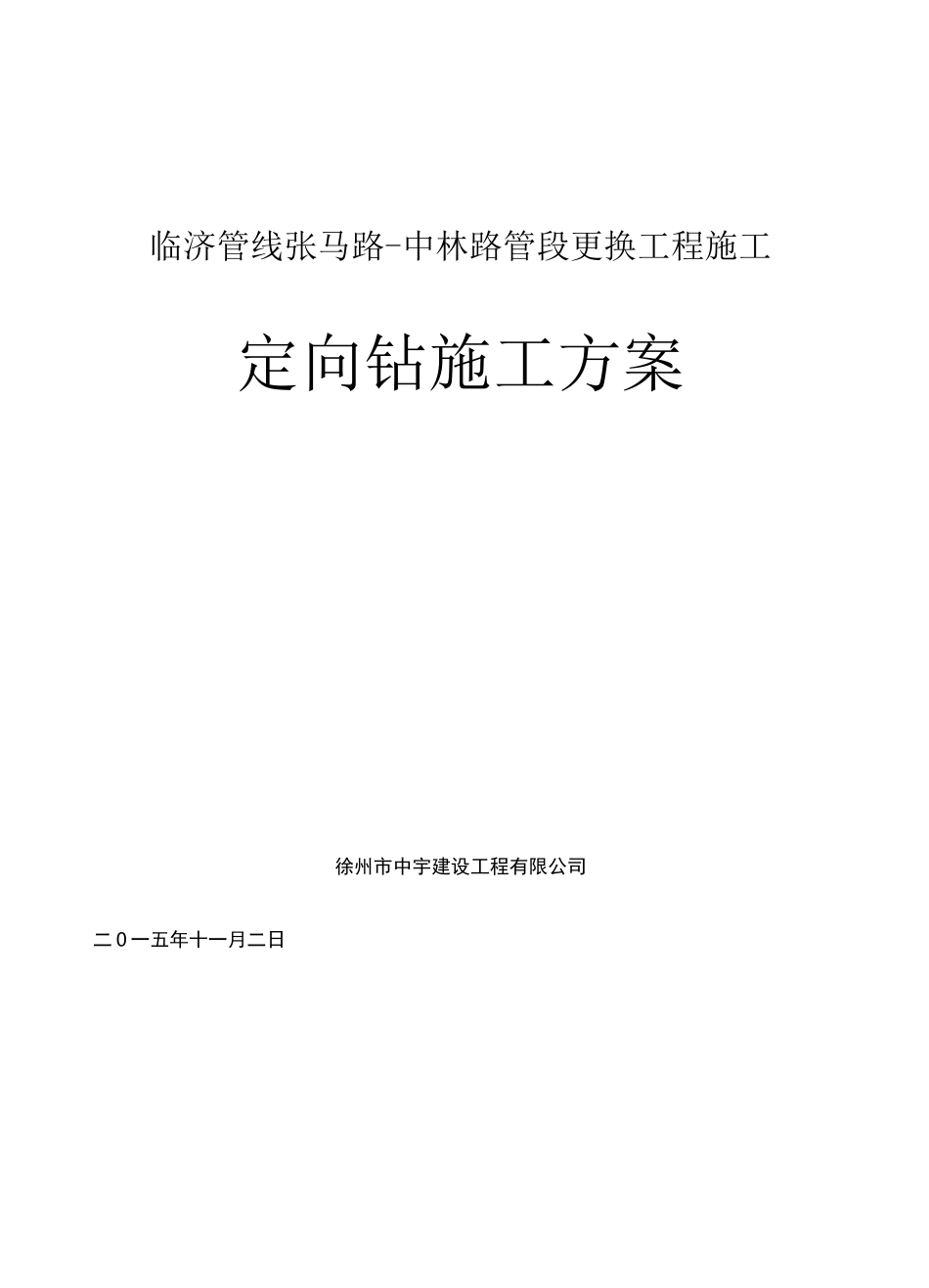

临济管线张马路-中林路管段更换工程施工定向钻施工方案徐州市中宇建设工程有限公司二 0 一五年十一月二日钻机等设备安装丄1•系统调校泥浆配置-—丄—钻光缆管导向—丄回拖光缆套—_管道组对焊接—钻主管导向1—1无损检1J扩孔——1—1补口、补伤（线U洗孔丄二清管、试压（线1管道与钻具连L■1吕丄 ELV 丁口上匸-防腐层检测母回拖管道1发送准备管道严密性试1——11主管发送清理场地、恢复地貌定向钻穿越施工方案由于本工程施工三条穿越，为保证施工工期，计划安排两台钻机同时施工谷登 GD1500-BL、GD900-BL 各一台。1.定向钻穿越施工流程测量放线2.施工前了解穿越点的地质情况和地形地貌，掌握穿越的结构、设计深度要求进行技术交底，检查施工穿越设备、配套设备及各种施工机具是否齐全完好，施工材料准备齐全，管材检验合格并经监理工程师认可。穿越主管线使用正确，质量符合设计要求。3.按照施工计划及时向业主、监理工程师、文物部门递交施工方案，审批通过后办理“穿越施工许可证”。4.查明穿越段地下是否有管道、电缆、光缆等障碍物。相关手续办理完成以及征地协调工作完成后，进场施工。5.测量放线1）测量放线由参加接桩的测量工程师主持；测量仪器经法定计量部门校验合格且在有效期内使用。2）依据设计平面图、断面图、设计控制桩、水准标桩进行测量放线，采用 GPS 定位，全站仪进行测量，测量放线中对测量控制桩全过程保护。3）首先依据设计图纸复核两端控制桩的准确性，然后根据设计图纸提供的两端控制桩放出管道穿越中心线及钻机位置中心线，并在中心线上每隔 50m 设加密桩。4）穿越中心线放线定桩后，放出主管道中心线，穿越管道应与穿越中心线成直线摆放，主管道布管中心线距穿越中心线，放线时还应放出两端连接段的中心线。便道修筑、作业带清6．考虑施工期间为保证施工场地的完好，需修筑施工便道及施工场地，修筑方式采用土工布铺底，上方铺设管排，部分松软地段铺设 S=20mm 钢板。施工便道转弯处需加宽，满足 15 米的转弯半径。7. 入土点一端，场地按照 50 米 X50 米考虑，钻机场地垫平压实，保证钻机、动力站、泥浆泵等设备的进场就位。泥浆池的尺寸为 10mX10X2m,水池的尺寸为10mX7m。8. 出土点施工场地需修筑约 6 米宽的进场道路，道路推平压实，满足大型设备的进出场要求；出土点场地施工面积按 40X30 米考虑。施工场地布置标准化，严格按照 HSE 标准要求进行施工，如下图片为我公司穿越施工现场布置...
