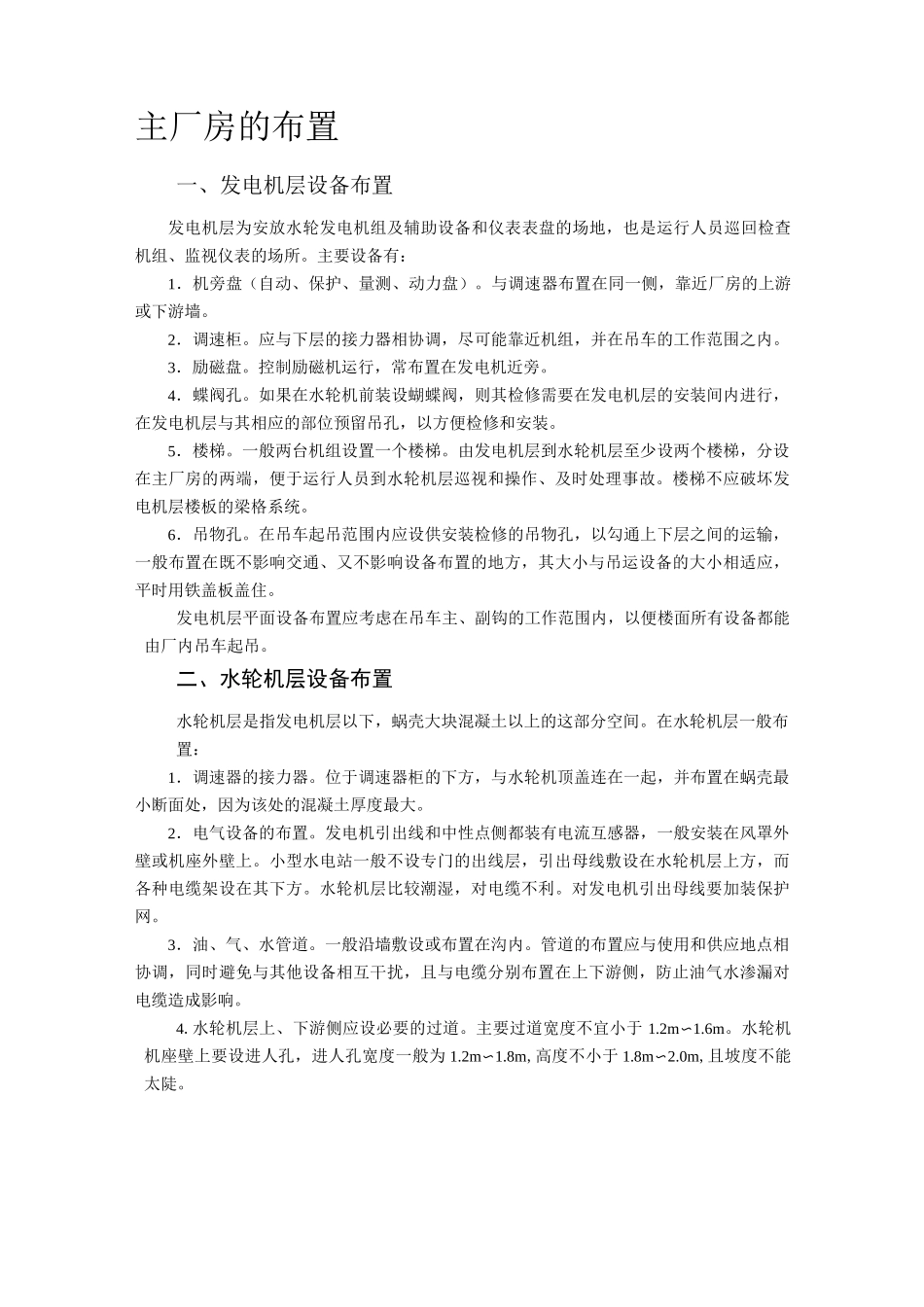

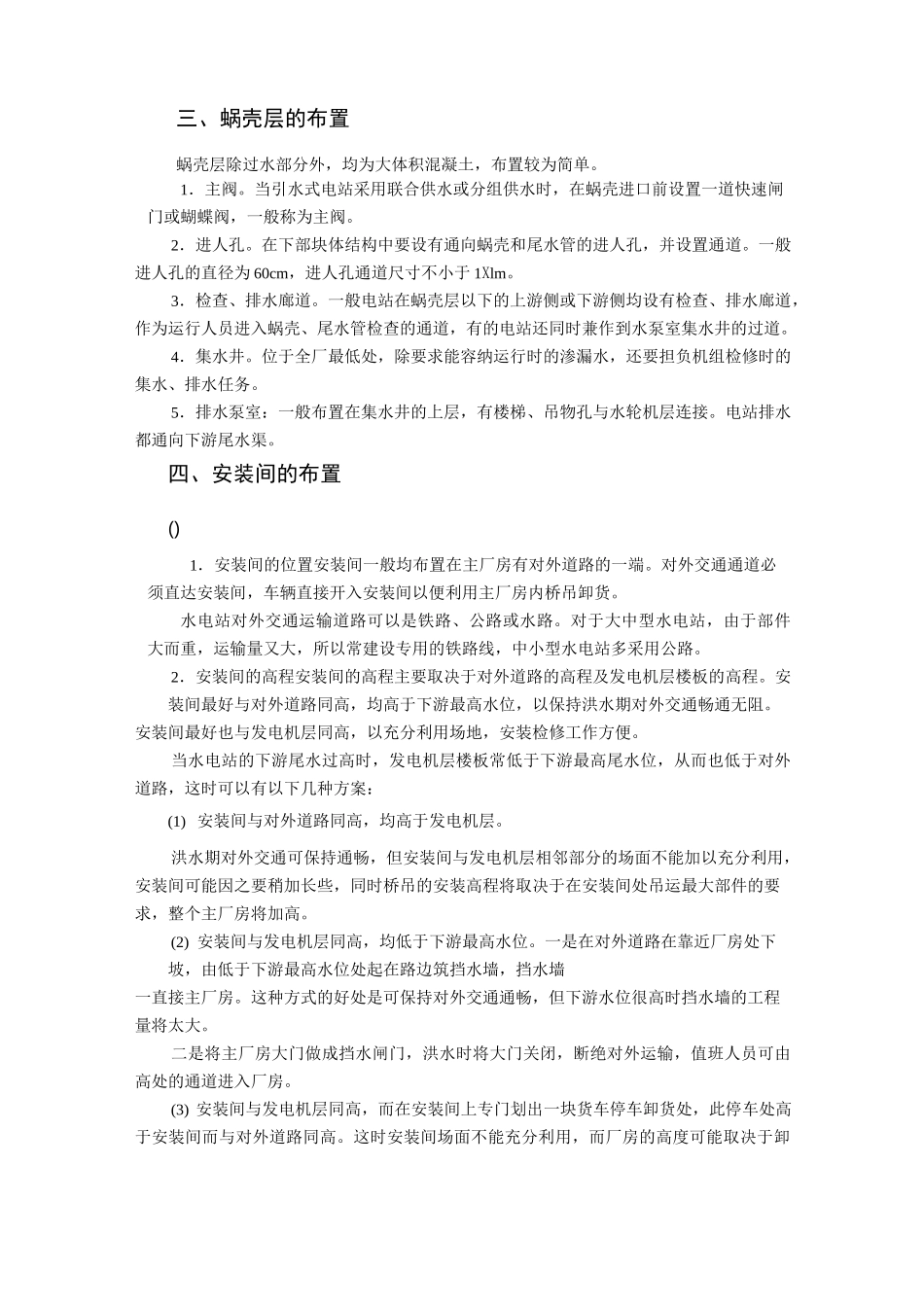

主厂房的布置一、发电机层设备布置发电机层为安放水轮发电机组及辅助设备和仪表表盘的场地，也是运行人员巡回检查机组、监视仪表的场所。主要设备有：1．机旁盘（自动、保护、量测、动力盘）。与调速器布置在同一侧，靠近厂房的上游或下游墙。2．调速柜。应与下层的接力器相协调，尽可能靠近机组，并在吊车的工作范围之内。3．励磁盘。控制励磁机运行，常布置在发电机近旁。4．蝶阀孔。如果在水轮机前装设蝴蝶阀，则其检修需要在发电机层的安装间内进行，在发电机层与其相应的部位预留吊孔，以方便检修和安装。5．楼梯。一般两台机组设置一个楼梯。由发电机层到水轮机层至少设两个楼梯，分设在主厂房的两端，便于运行人员到水轮机层巡视和操作、及时处理事故。楼梯不应破坏发电机层楼板的梁格系统。6．吊物孔。在吊车起吊范围内应设供安装检修的吊物孔，以勾通上下层之间的运输，一般布置在既不影响交通、又不影响设备布置的地方，其大小与吊运设备的大小相适应，平时用铁盖板盖住。发电机层平面设备布置应考虑在吊车主、副钩的工作范围内，以便楼面所有设备都能由厂内吊车起吊。二、水轮机层设备布置水轮机层是指发电机层以下，蜗壳大块混凝土以上的这部分空间。在水轮机层一般布置：1．调速器的接力器。位于调速器柜的下方，与水轮机顶盖连在一起，并布置在蜗壳最小断面处，因为该处的混凝土厚度最大。2．电气设备的布置。发电机引出线和中性点侧都装有电流互感器，一般安装在风罩外壁或机座外壁上。小型水电站一般不设专门的出线层，引出母线敷设在水轮机层上方，而各种电缆架设在其下方。水轮机层比较潮湿，对电缆不利。对发电机引出母线要加装保护网。3．油、气、水管道。一般沿墙敷设或布置在沟内。管道的布置应与使用和供应地点相协调，同时避免与其他设备相互干扰，且与电缆分别布置在上下游侧，防止油气水渗漏对电缆造成影响。4.水轮机层上、下游侧应设必要的过道。主要过道宽度不宜小于 1.2m〜1.6m。水轮机机座壁上要设进人孔，进人孔宽度一般为 1.2m〜1.8m,高度不小于 1.8m〜2.0m,且坡度不能太陡。三、蜗壳层的布置蜗壳层除过水部分外，均为大体积混凝土，布置较为简单。1．主阀。当引水式电站采用联合供水或分组供水时，在蜗壳进口前设置一道快速闸门或蝴蝶阀，一般称为主阀。2．进人孔。在下部块体结构中要设有通向蜗壳和尾水管的进人孔，并设置通道。一般进人孔的直径为 60cm，进人孔通道尺寸不小于 1Xlm。3．检查、排水廊道。...
