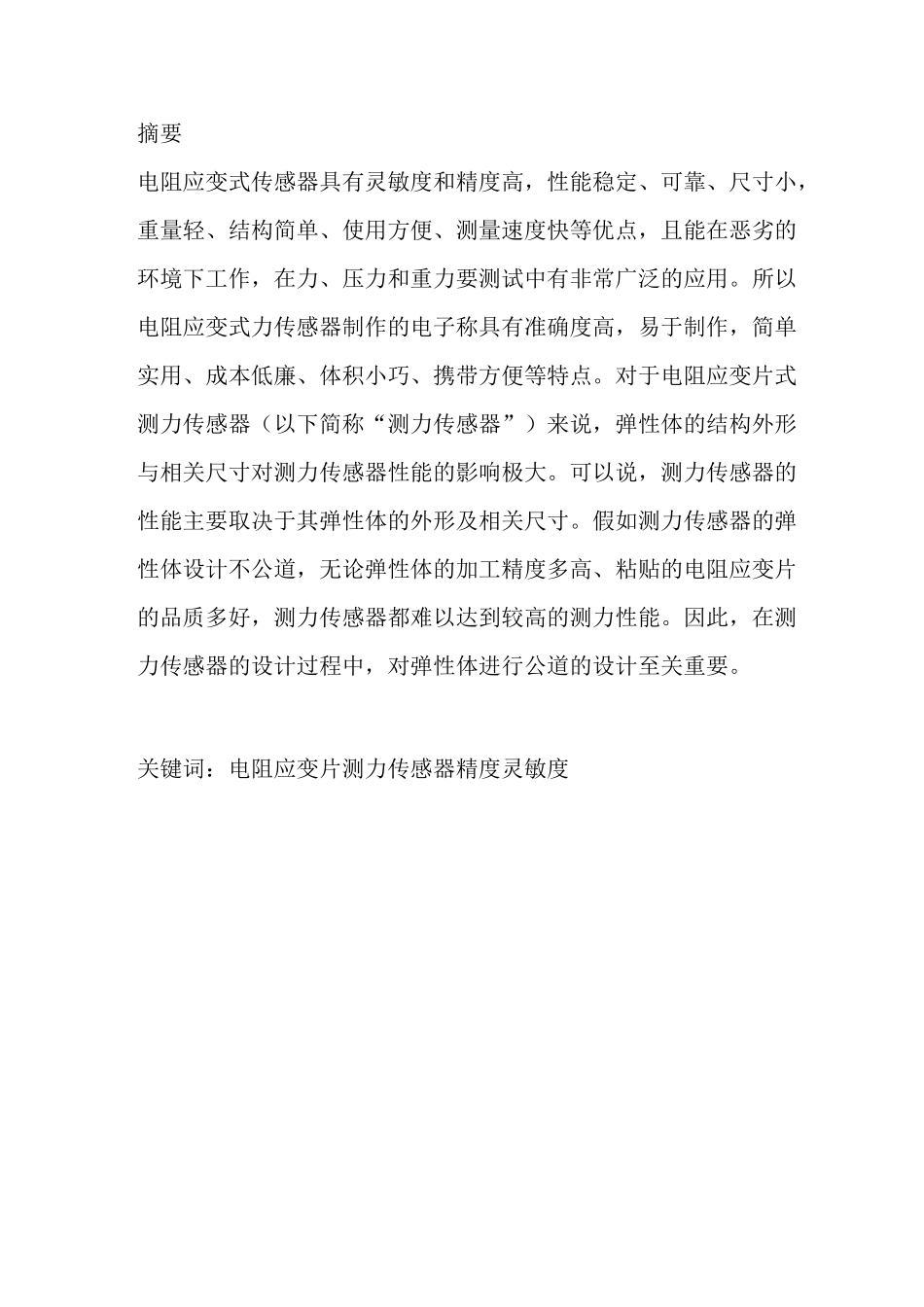

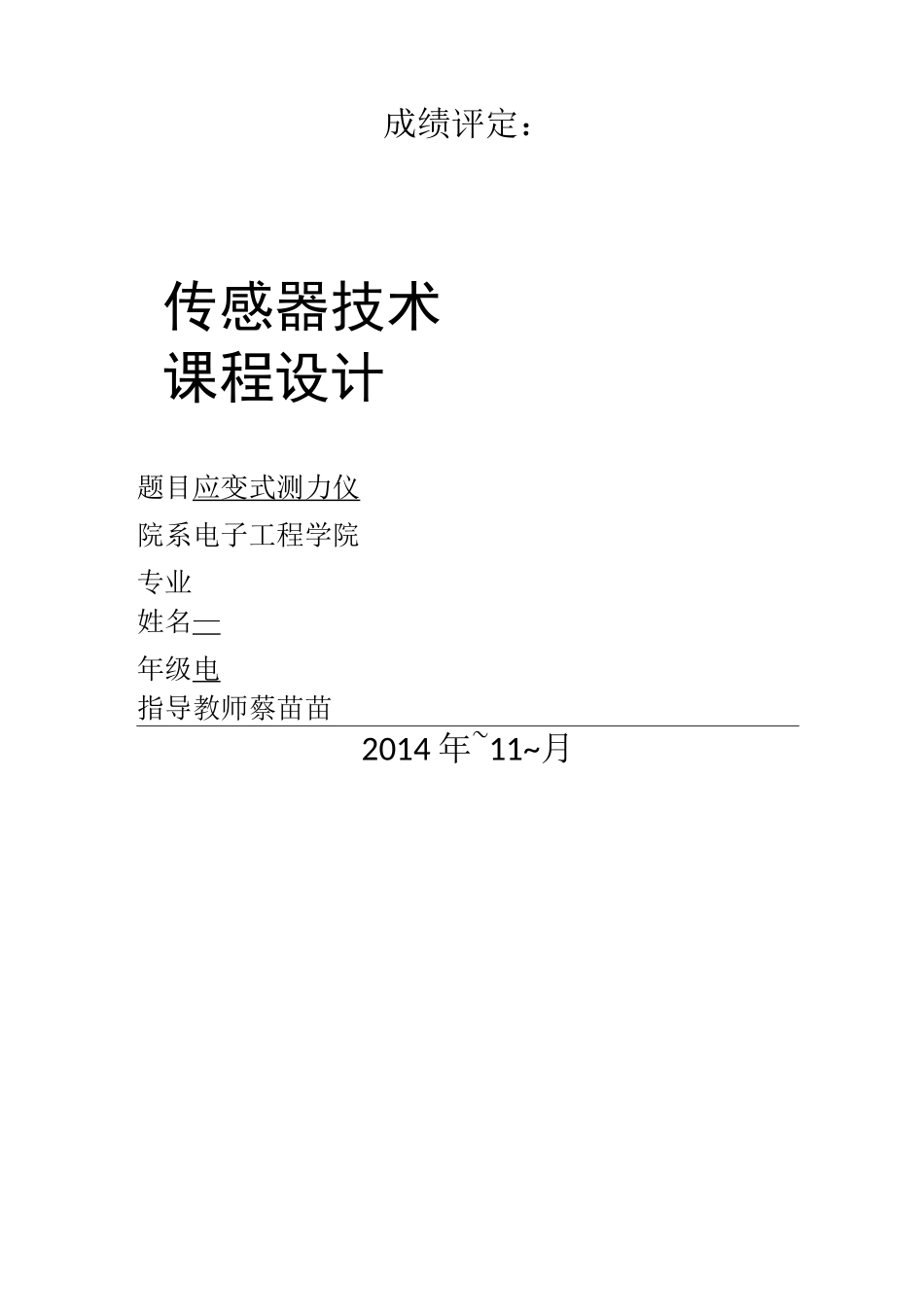

成绩评定：传感器技术课程设计题目应变式测力仪院系电子工程学院专业姓名—年级电指导教师蔡苗苗2014 年~11~月摘要电阻应变式传感器具有灵敏度和精度高，性能稳定、可靠、尺寸小，重量轻、结构简单、使用方便、测量速度快等优点，且能在恶劣的环境下工作，在力、压力和重力要测试中有非常广泛的应用。所以电阻应变式力传感器制作的电子称具有准确度高，易于制作，简单实用、成本低廉、体积小巧、携带方便等特点。对于电阻应变片式测力传感器（以下简称“测力传感器”）来说，弹性体的结构外形与相关尺寸对测力传感器性能的影响极大。可以说，测力传感器的性能主要取决于其弹性体的外形及相关尺寸。假如测力传感器的弹性体设计不公道，无论弹性体的加工精度多高、粘贴的电阻应变片的品质多好，测力传感器都难以达到较高的测力性能。因此，在测力传感器的设计过程中，对弹性体进行公道的设计至关重要。关键词：电阻应变片测力传感器精度灵敏度目录一、设计目的 4二、设计任务与要求 4 设计任务4设计要求4三、设计步骤及原理分析5设计方法5设计步骤6设计原理分析7四、课程设计小结与体会 9五、参考文献 9一、设计目的1、掌握传感器选择的一般设计方法；2、了解有关传感器的基础知识；3、加深对电子电路知识方面知识的理解；4、能够熟悉传感器的检测以及应用电路；5、培养综合应用所学知识来指导实践的能力；二、设计任务与要求设计任务1、总体结构设计2、精度设计3、传感器设计4、设计转换电路和调理电路；进行仿真实验。绘制原理图和 PCB 图设计要求1、应用应变片实现的测量；2、该应变式传感器具有温度补偿作用；3、给出所选应变片的型号及弹性敏感元件的类型；4、掌握测试结果数据处理方法、误差分析方法以及精度评定方法。采用异步教学方法组织实践教学，培养学生自主学习能力、动手能力与创新能力。三、设计步骤及原理分析设计方法3.1.1 总体设计方案图 1 基于电阻应变式测力传感器的电子称系统框图3.1.2 等强度梁的结构设计等强度梁的结构设计如下图所示，是一种特殊形式的悬臂梁。其特点是：沿梁长度方向的截面按一定规律变化，当集中力作用在梁三角形顶点上时，距作用点任何距离截面上的应力相等，故在对方向上黏贴应变片位置要求不严。图 2 等强度梁设计步骤3.2.1 测量电桥设计为了消除非线性误差和温度误差对测量结果的影响，设计的测量电阻应变式传感器采用四臂差动式电桥测量电路。距固定端较近的表面顺着梁的长度方向分别...
