光纤熔接教程课件

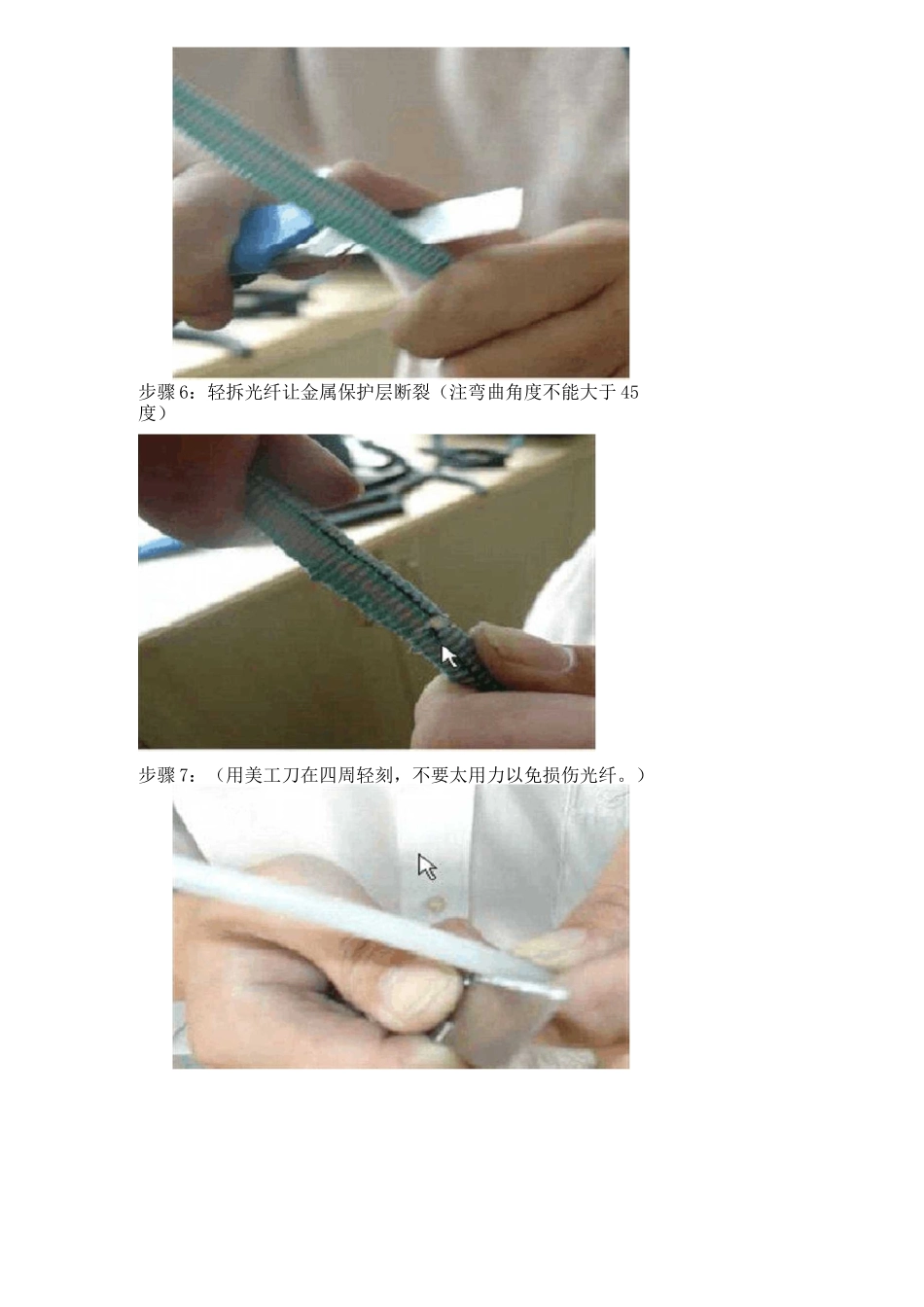

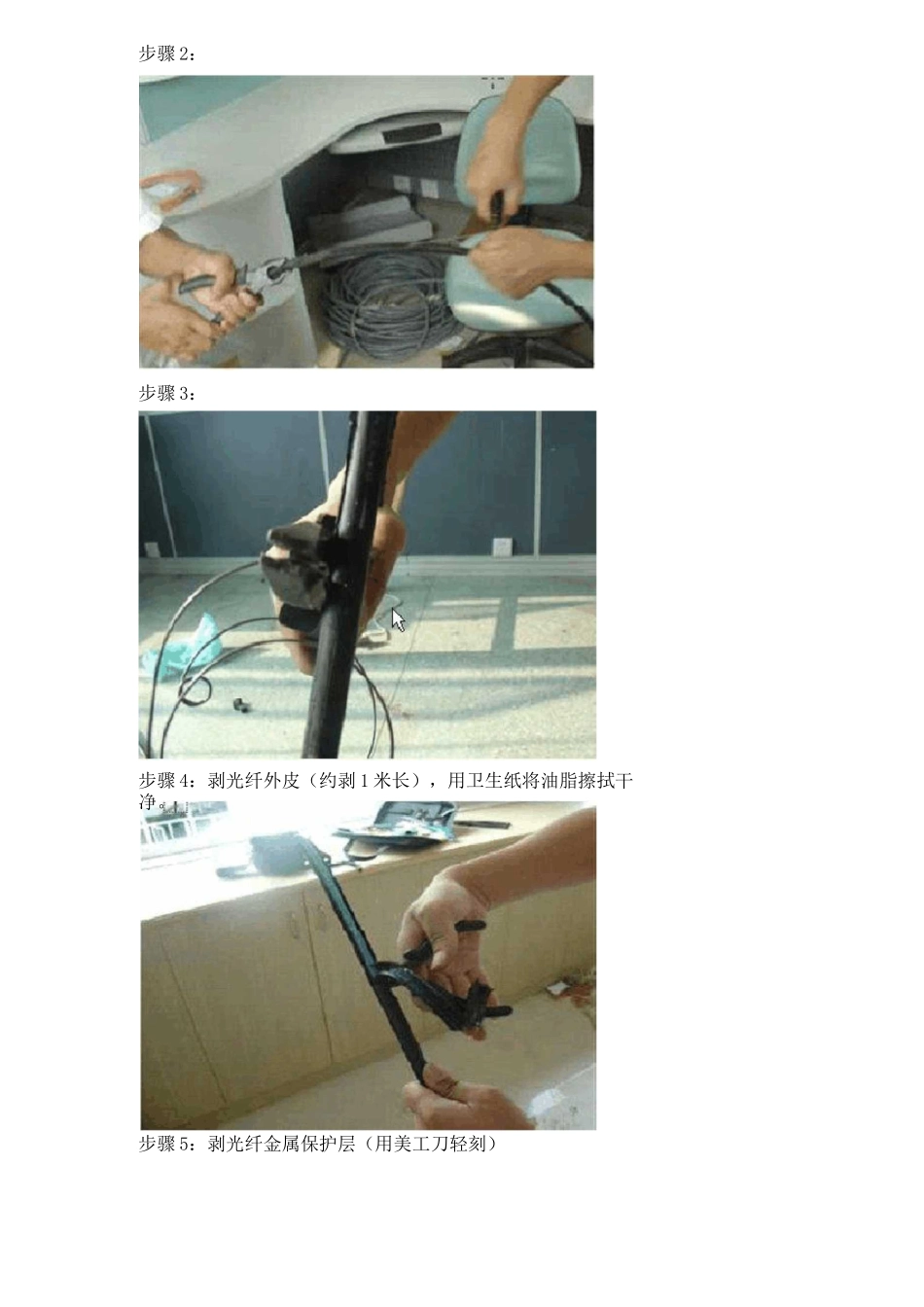

光纤熔接教程（图文指导）1、光纤熔接需用到的工具;2.先将光纤穿过光纤收容箱或者说光纤配线架;3、光纤熔接的准备工作步骤 1：剥光纤加固钢丝（约剥 1 米长）;I.'■步骤 2：步骤 3：步骤 4：剥光纤外皮（约剥 1 米长），用卫生纸将油脂擦拭干净。步骤 5：剥光纤金属保护层（用美工刀轻刻）步骤 6：轻拆光纤让金属保护层断裂（注弯曲角度不能大于 45度）步骤 7：（用美工刀在四周轻刻，不要太用力以免损伤光纤。）步骤 8：轻拆光纤让塑胶保护管断裂（注弯曲角度不能大于 45度）步骤 11:清洁每一小根光纤步骤 11:清洁每一小根光纤步骤 11:清洁每一小根光纤步骤 13:剥光纤绝缘层步骤 17:固定好光纤步骤 18、光纤跳线的加工，居中剪断开做成尾纤。步骤 19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤 20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤 21：用沾酒精纸巾将光纤擦试干净步骤 22：用光纤切割器斩切尾纤（斩切长度要适中）步骤 23：将斩好的尾纤放到光纤熔接机的另一侧（注：两光纤尽量对齐）步骤 24:固定光纤跳线步骤 25：按“SET”键开始熔接光纤步骤 26:光纤 X、Y 轴自动调节步骤 27：熔接结束观察损耗值若熔接不成功会告知嫄因步骤 28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤 29：将套好热缩套管的光纤放到加热器中步骤 30：按“HEAT”键加热步骤 31:取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。步骤 32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤 33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤 34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤 29：将套好热缩套管的光纤放到加热器中2、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白 1、白 2、白 3等。以 6 芯、12 芯、24 芯的为例，见下表：24口光纤配线架12口光纤配线架6口光纤配线架2、...
