泡沫灭火系统-计算实例资料

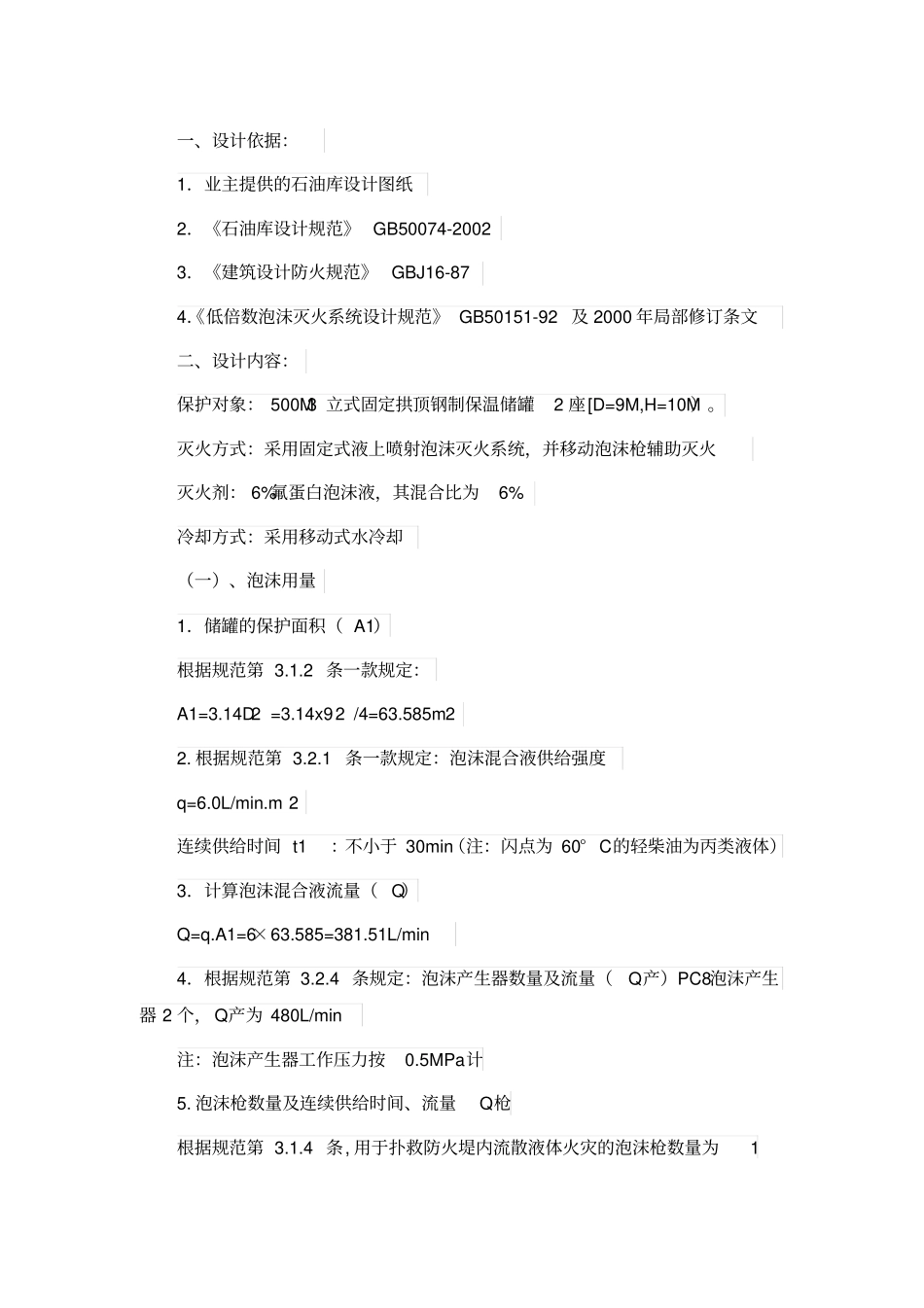

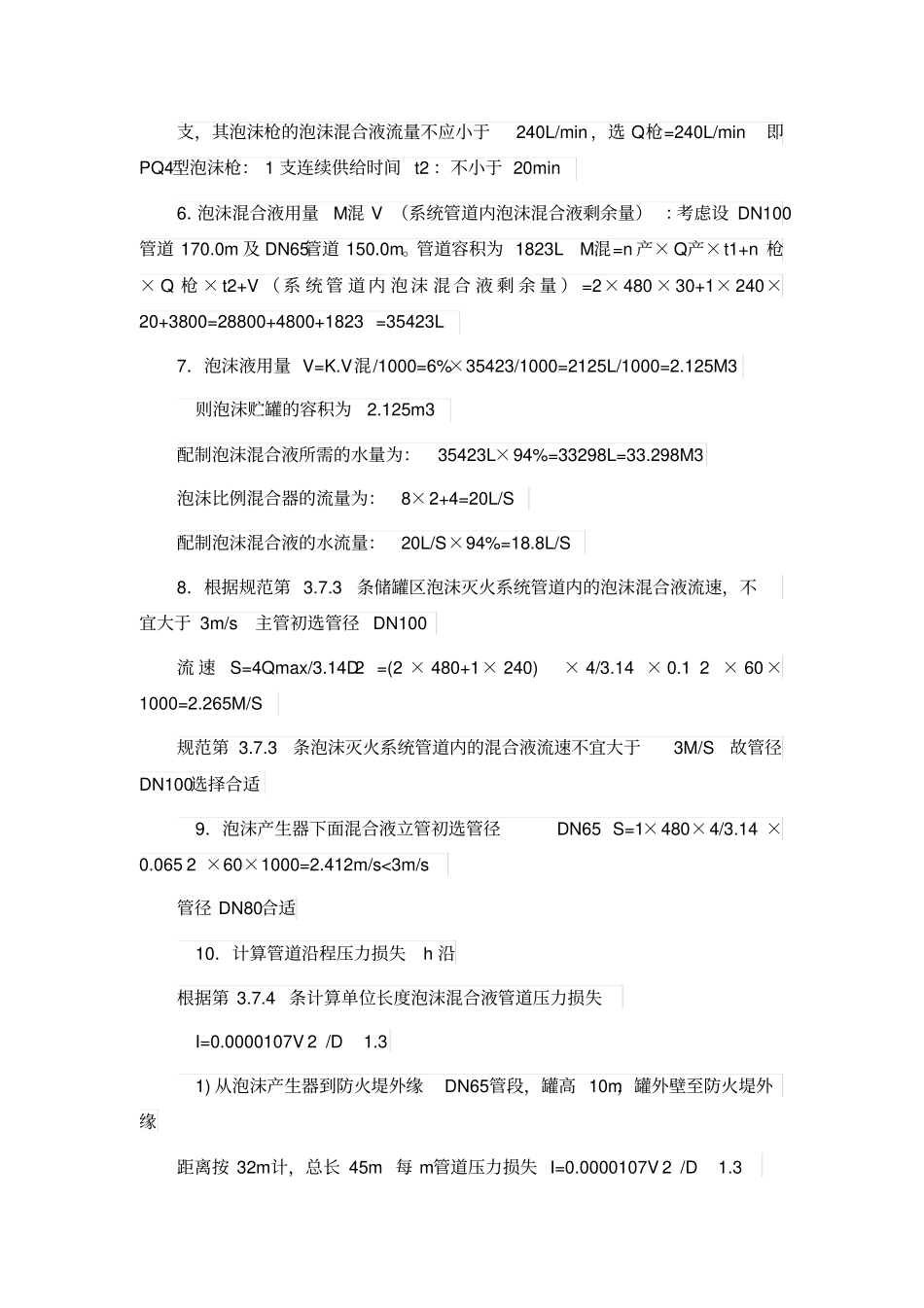

一、设计依据：1．业主提供的石油库设计图纸2．《石油库设计规范》 GB50074-2002 3．《建筑设计防火规范》 GBJ16-87 4．《低倍数泡沫灭火系统设计规范》 GB50151-92 及 2000 年局部修订条文二、设计内容：保护对象： 500M3 立式固定拱顶钢制保温储罐2 座[D=9M,H=10M）。灭火方式：采用固定式液上喷射泡沫灭火系统，并移动泡沫枪辅助灭火灭火剂： 6%氟蛋白泡沫液，其混合比为6% 冷却方式：采用移动式水冷却（一）、泡沫用量1．储罐的保护面积（ A1）根据规范第 3.1.2 条一款规定：A1=3.14D2 =3.14x92 /4=63.585m22. 根据规范第 3.2.1 条一款规定：泡沫混合液供给强度q=6.0L/min.m 2连续供给时间 t1 ：不小于 30min（注：闪点为 60° C的轻柴油为丙类液体）3．计算泡沫混合液流量（ Q）Q=q.A1=6×63.585=381.51L/min 4．根据规范第 3.2.4 条规定：泡沫产生器数量及流量（Q产）PC8泡沫产生器 2 个， Q产为 480L/min 注：泡沫产生器工作压力按0.5MPa计5. 泡沫枪数量及连续供给时间、流量Q枪根据规范第 3.1.4 条, 用于扑救防火堤内流散液体火灾的泡沫枪数量为1 支，其泡沫枪的泡沫混合液流量不应小于240L/min ，选 Q枪=240L/min 即PQ4型泡沫枪： 1 支连续供给时间 t2 ：不小于 20min 6．泡沫混合液用量M混 V （系统管道内泡沫混合液剩余量） ：考虑设 DN100管道 170.0m 及 DN65管道 150.0m。管道容积为 1823L M混=n 产× Q产×t1+n 枪× Q 枪 × t2+V （ 系 统 管 道 内 泡 沫 混 合 液 剩 余 量 ） =2× 480 × 30+1× 240×20+3800=28800+4800+1823 =35423L 7．泡沫液用量 V=K.V混/1000=6%×35423/1000=2125L/1000=2.125M3则泡沫贮罐的容积为2.125m3 配制泡沫混合液所需的水量为：35423L×94%=33298L=33.298M3 泡沫比例混合器的流量为：8×2+4=20L/S 配制泡沫混合液的水流量：20L/S×94%=18.8L/S 8．根据规范第 3.7.3条储罐区泡沫灭火系统管道内的泡沫混合液流速，不宜大于 3m/s 主管初选管径 DN100 流 速S=4Qmax/3.14D2 =(2 × 480+1× 240) × 4/3.14 × 0.1 2 × 60×1000=2.265M/S 规范第 3.7.3条泡沫灭火系统管道内的混合液流速不宜大于3M/S 故管径DN100选择合适9．泡沫产生器下面混合液立管初选管径DN65 S=1×480×4/3.14 ×0.065 2 ×60×1000=2.412m/s<3m/s 管径 DN80合适10．计算管道沿程压力损失h 沿根据第 3....
