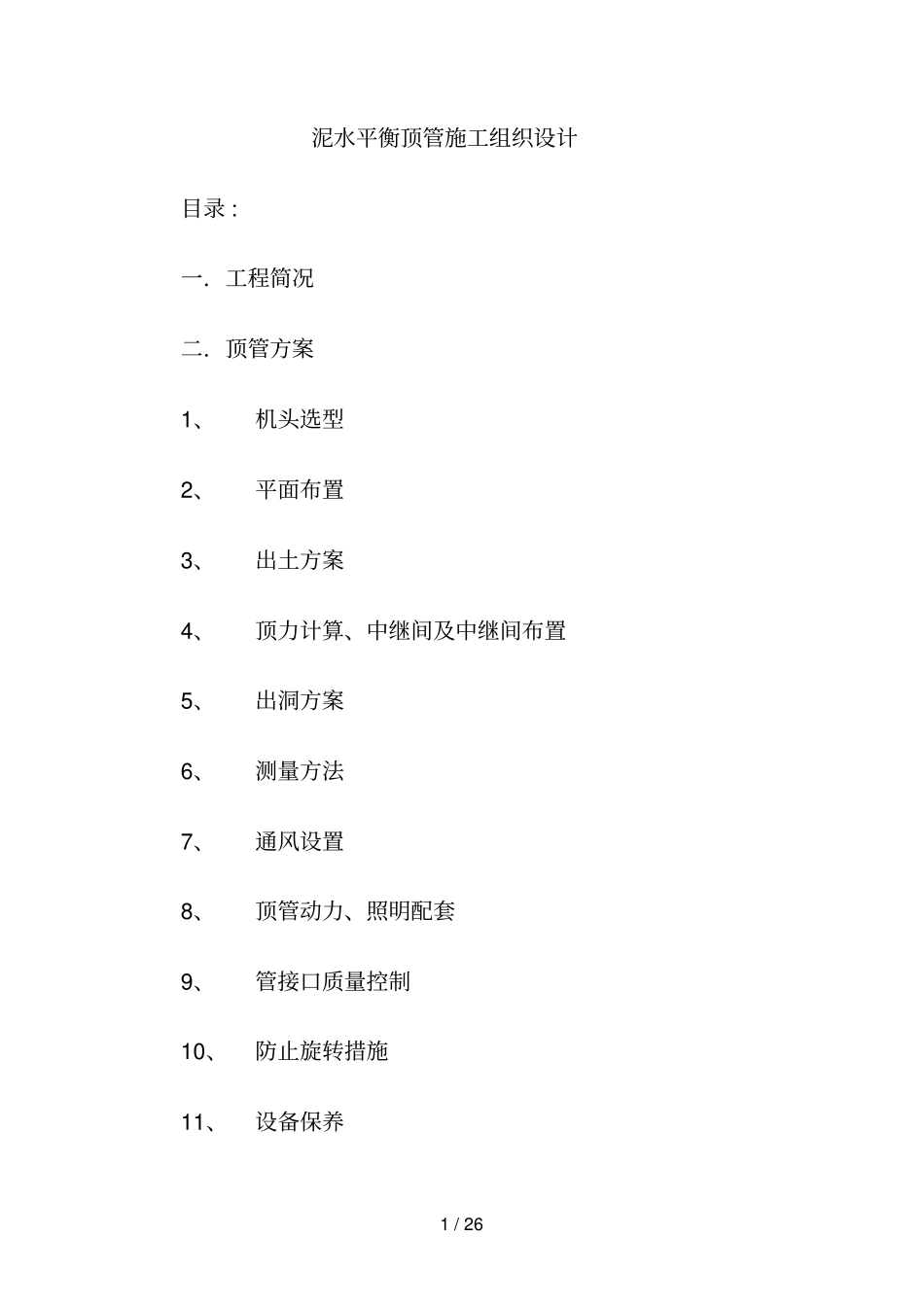

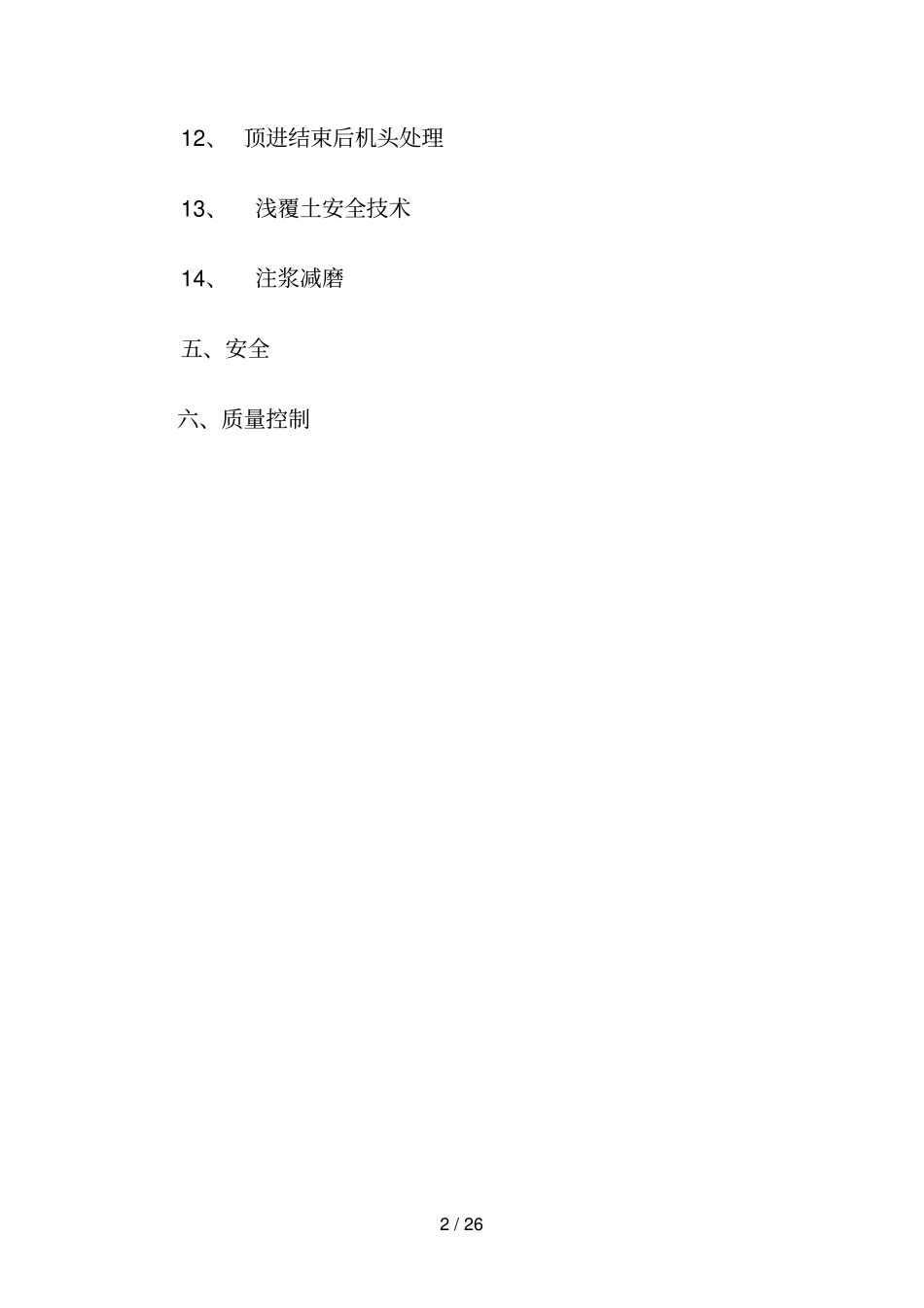

1 / 26 泥水平衡顶管施工组织设计目录 : 一．工程简况二．顶管方案1、机头选型2、平面布置3、出土方案4、顶力计算、中继间及中继间布置5、出洞方案6、测量方法7、通风设置8、顶管动力、照明配套9、管接口质量控制10、防止旋转措施11、设备保养2 / 26 12、 顶进结束后机头处理13、浅覆土安全技术14、注浆减磨五、安全六、质量控制3 / 26 一、工程简况本工程为罗山县排水工程小潢河南岸截流干管顶管工程.采用泥水平衡机械顶管施工工法. 二、顶管方案1、机头选型本工程由于一次顶进距离较长, 为确保工程质量万无一失, 确保绝对工程安全, 我公司根据以住施工经验, 决定采用日本 RISA 公司生产地OPD型具有破碎功能地泥水平衡顶管掘进机 . ①具有破碎功能地泥水平衡顶管掘进机有多种形式. 其基本原理是主轴偏心回转运动而破碎地泥水平衡顶管机 , 其刀盘地正面 , 开口比较大 , 便于大块地卵石等能进入顶管机内, 刀盘正面上下两个泥土和石块地进口, 其开口地面积约占顶管机全断面地15%～20%. 刀盘由设在主轴左右两侧地电动机驱动. 电动机是通过行星减速器带动小齿轮, 然后再带动设在中心地大齿4 / 26 轮. 大齿轮与主轴及轧辊联接成一体. 主轴地左端安装有刀盘. 这样 , 只要刀盘驱动电机转动, 刀盘也就转动 , 同时轧辊也转动 . 在掘进机工作时, 刀盘在一边旋转切削土砂地同时还一边作偏心运动把石块轧碎. 被轧碎地石块只有比泥土仓内与泥水仓联接地间隙小才能进入掘进机地泥水仓, 然后从排泥管中被排出. 另外 , 由于刀盘运动过程中, 泥土仓和泥水仓中地间隙也不断地由最小变到最大这样循环变化着, 因此 , 它除了有轧碎小块石头地功能以外还始终能保证进水泵地泥水能通过此间隙到达泥土仓中, 从而保证了掘进机不仅在砂土中 , 即使在粘土中也能正常工作. 一般情况下 , 刀盘每分钟旋转4～5 转, 每当刀盘旋转一圈时 , 偏心地轧碎动作达20～23 次. 由于本机有以上这些特殊地构造, 因此它地破碎能力是所有具有破碎功能地掘进机中最大地, 破碎地最大粒径可达掘进机口径地40%～45%之间 , 破碎地卵石强度可达200Mpa. 本掘进机地优点是：特点： A 、顶管机、主千斤顶、泥水循环系统和泥水分离装置（ DESANDMAN）成套化 . 5 / 26 B 、带锥形破碎机地条幅刀盘, 能破碎砾石 . C、该机能适用较软土壤条件, 如粘质土、砂土. D、使用安装在轨道上地主顶油缸. 一次顶进长度超过 10...
