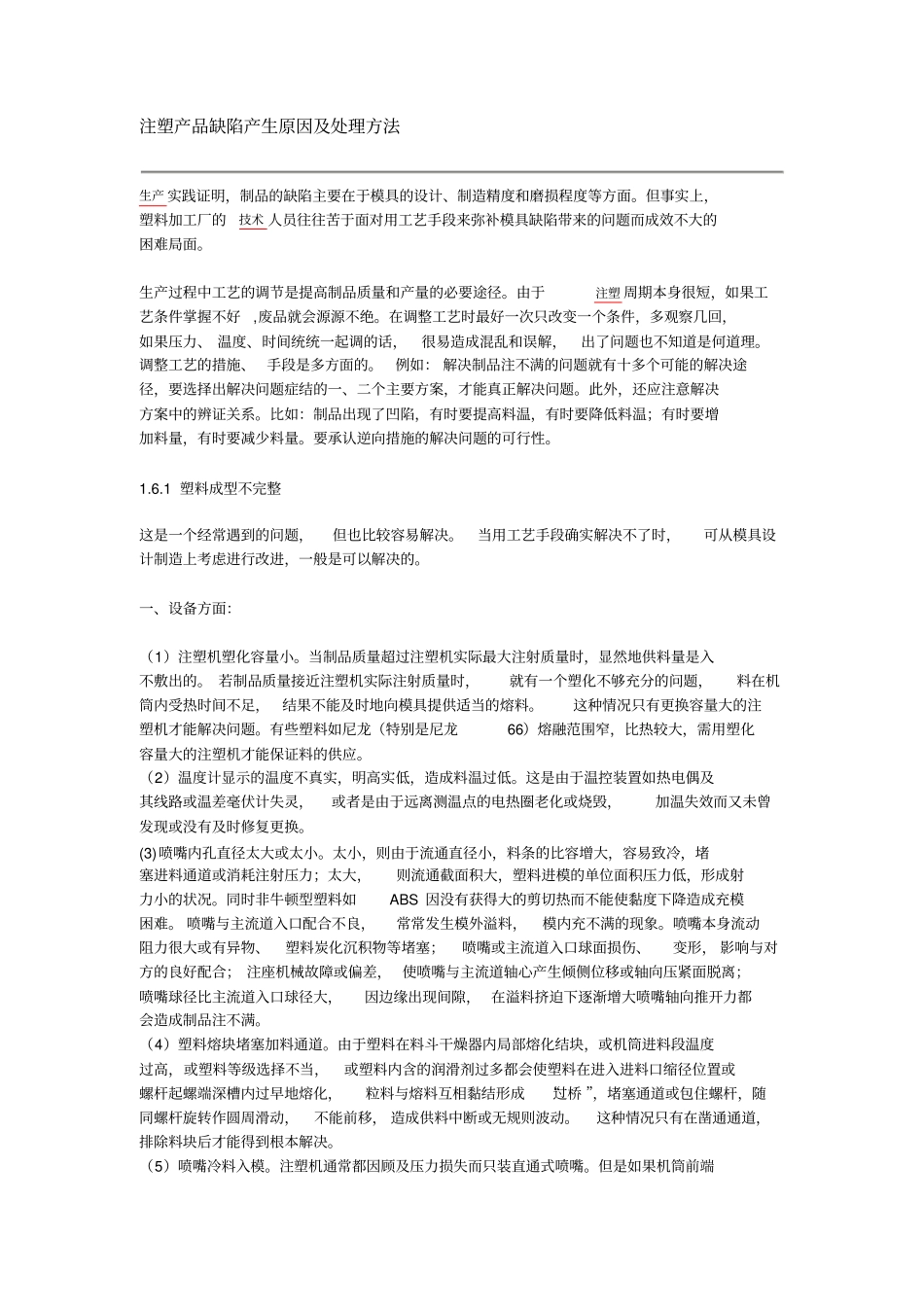

注塑产品缺陷产生原因及处理方法生产 实践证明，制品的缺陷主要在于模具的设计、制造精度和磨损程度等方面。但事实上，塑料加工厂的技术 人员往往苦于面对用工艺手段来弥补模具缺陷带来的问题而成效不大的困难局面。生产过程中工艺的调节是提高制品质量和产量的必要途径。由于注塑 周期本身很短，如果工艺条件掌握不好,废品就会源源不绝。在调整工艺时最好一次只改变一个条件，多观察几回，如果压力、 温度、时间统统一起调的话，很易造成混乱和误解，出了问题也不知道是何道理。调整工艺的措施、 手段是多方面的。例如： 解决制品注不满的问题就有十多个可能的解决途径，要选择出解决问题症结的一、二个主要方案，才能真正解决问题。此外，还应注意解决方案中的辨证关系。比如：制品出现了凹陷，有时要提高料温，有时要降低料温；有时要增加料量，有时要减少料量。要承认逆向措施的解决问题的可行性。1.6.1 塑料成型不完整这是一个经常遇到的问题，但也比较容易解决。当用工艺手段确实解决不了时，可从模具设计制造上考虑进行改进，一般是可以解决的。一、设备方面：（1）注塑机塑化容量小。当制品质量超过注塑机实际最大注射质量时，显然地供料量是入不敷出的。 若制品质量接近注塑机实际注射质量时，就有一个塑化不够充分的问题，料在机筒内受热时间不足，结果不能及时地向模具提供适当的熔料。这种情况只有更换容量大的注塑机才能解决问题。有些塑料如尼龙（特别是尼龙66）熔融范围窄，比热较大，需用塑化容量大的注塑机才能保证料的供应。（2）温度计显示的温度不真实，明高实低，造成料温过低。这是由于温控装置如热电偶及其线路或温差毫伏计失灵，或者是由于远离测温点的电热圈老化或烧毁，加温失效而又未曾发现或没有及时修复更换。(3)喷嘴内孔直径太大或太小。太小，则由于流通直径小，料条的比容增大，容易致冷，堵塞进料通道或消耗注射压力；太大，则流通截面积大，塑料进模的单位面积压力低，形成射力小的状况。同时非牛顿型塑料如ABS 因没有获得大的剪切热而不能使黏度下降造成充模困难。 喷嘴与主流道入口配合不良，常常发生模外溢料，模内充不满的现象。喷嘴本身流动阻力很大或有异物、塑料炭化沉积物等堵塞；喷嘴或主流道入口球面损伤、变形， 影响与对方的良好配合； 注座机械故障或偏差， 使喷嘴与主流道轴心产生倾侧位移或轴向压紧面脱离；喷嘴球径比主流道入口球径大，因边缘出现间隙， 在溢料挤迫下逐渐增大喷...
