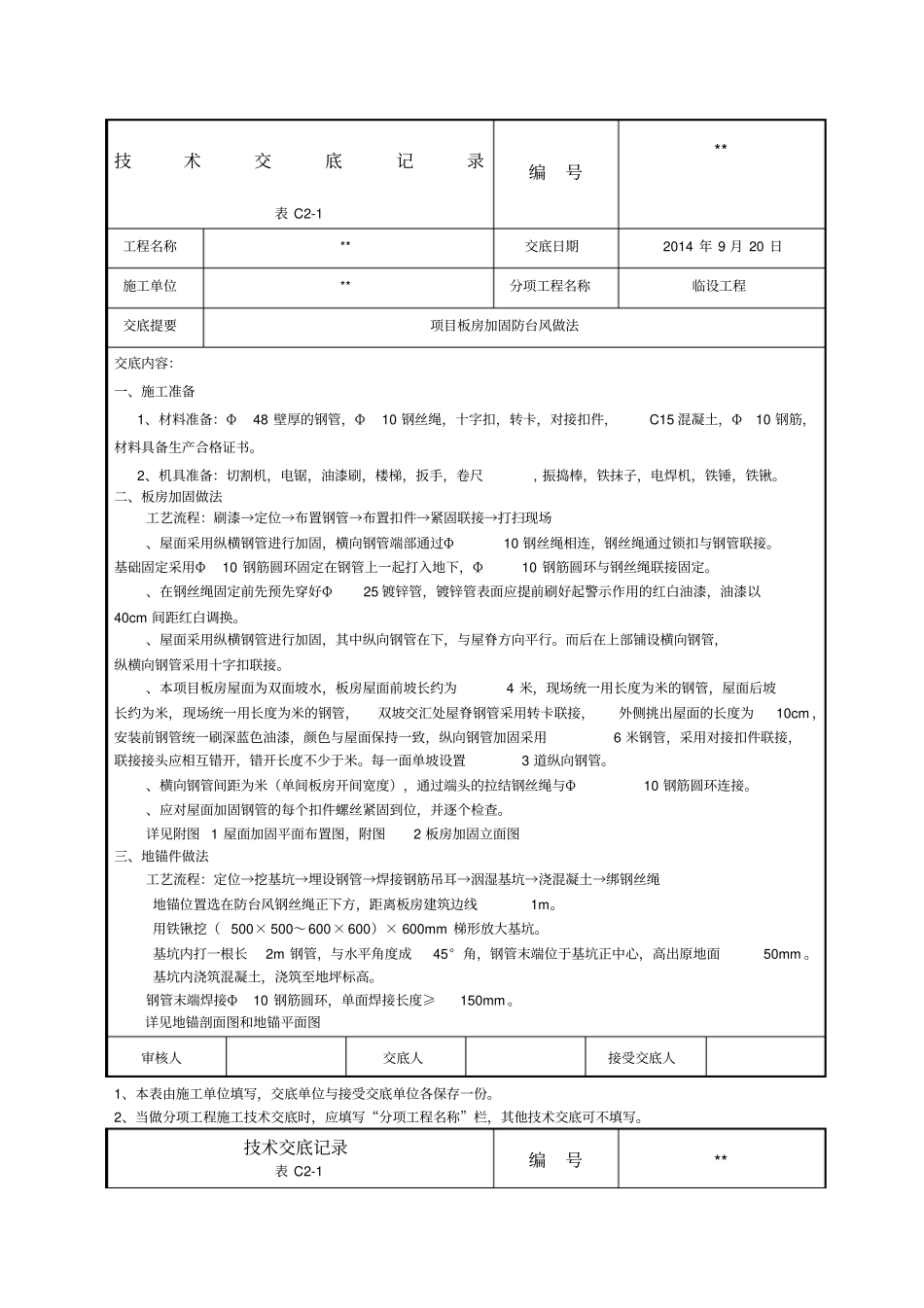

技术交底记录表 C2-1 编号** 工程名称** 交底日期2014 年 9 月 20 日施工单位** 分项工程名称临设工程交底提要项目板房加固防台风做法交底内容：一、施工准备1、材料准备：Φ48 壁厚的钢管，Φ10 钢丝绳，十字扣，转卡，对接扣件，C15 混凝土，Φ10 钢筋，材料具备生产合格证书。2、机具准备：切割机，电锯，油漆刷，楼梯，扳手，卷尺, 振捣棒，铁抹子，电焊机，铁锤，铁锹。二、板房加固做法工艺流程：刷漆→定位→布置钢管→布置扣件→紧固联接→打扫现场、屋面采用纵横钢管进行加固，横向钢管端部通过Φ10 钢丝绳相连，钢丝绳通过锁扣与钢管联接。基础固定采用Φ10 钢筋圆环固定在钢管上一起打入地下，Φ10 钢筋圆环与钢丝绳联接固定。、在钢丝绳固定前先预先穿好Φ25 镀锌管，镀锌管表面应提前刷好起警示作用的红白油漆，油漆以40cm 间距红白调换。、屋面采用纵横钢管进行加固，其中纵向钢管在下，与屋脊方向平行。而后在上部铺设横向钢管，纵横向钢管采用十字扣联接。、本项目板房屋面为双面坡水，板房屋面前坡长约为4 米，现场统一用长度为米的钢管，屋面后坡长约为米，现场统一用长度为米的钢管，双坡交汇处屋脊钢管采用转卡联接，外侧挑出屋面的长度为10cm ，安装前钢管统一刷深蓝色油漆，颜色与屋面保持一致，纵向钢管加固采用6 米钢管，采用对接扣件联接，联接接头应相互错开，错开长度不少于米。每一面单坡设置3 道纵向钢管。、横向钢管间距为米（单间板房开间宽度），通过端头的拉结钢丝绳与Φ10 钢筋圆环连接。、应对屋面加固钢管的每个扣件螺丝紧固到位，并逐个检查。详见附图 1 屋面加固平面布置图，附图2 板房加固立面图三、地锚件做法工艺流程：定位→挖基坑→埋设钢管→焊接钢筋吊耳→洇湿基坑→浇混凝土→绑钢丝绳地锚位置选在防台风钢丝绳正下方，距离板房建筑边线1m。用铁锹挖（ 500× 500～600×600）× 600mm 梯形放大基坑。基坑内打一根长2m 钢管，与水平角度成45° 角，钢管末端位于基坑正中心，高出原地面50mm 。基坑内浇筑混凝土，浇筑至地坪标高。钢管末端焊接Φ10 钢筋圆环，单面焊接长度≥150mm 。详见地锚剖面图和地锚平面图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1 编号** 工程名称** 交底日期2014 年 9 月 20 日施...
