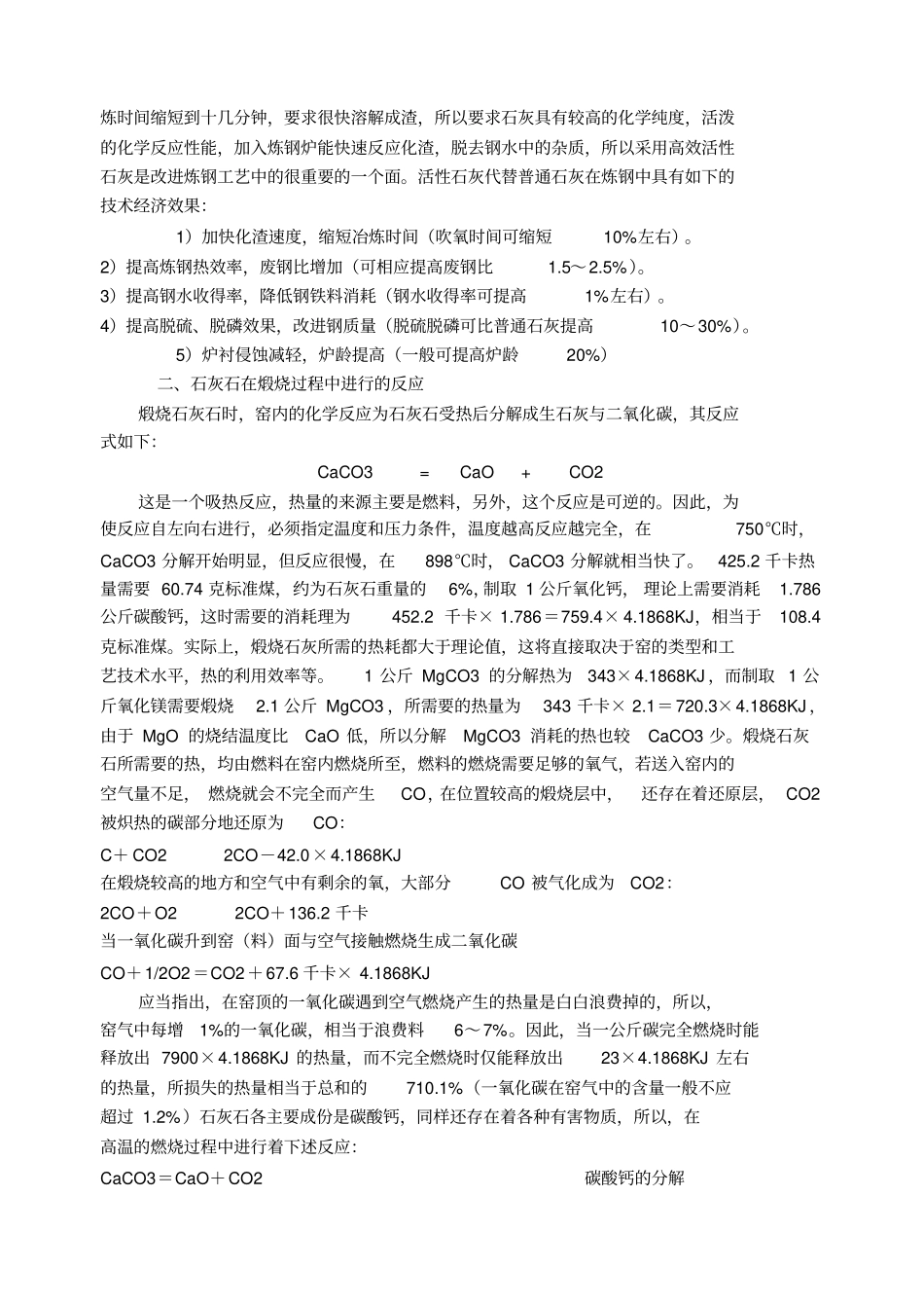

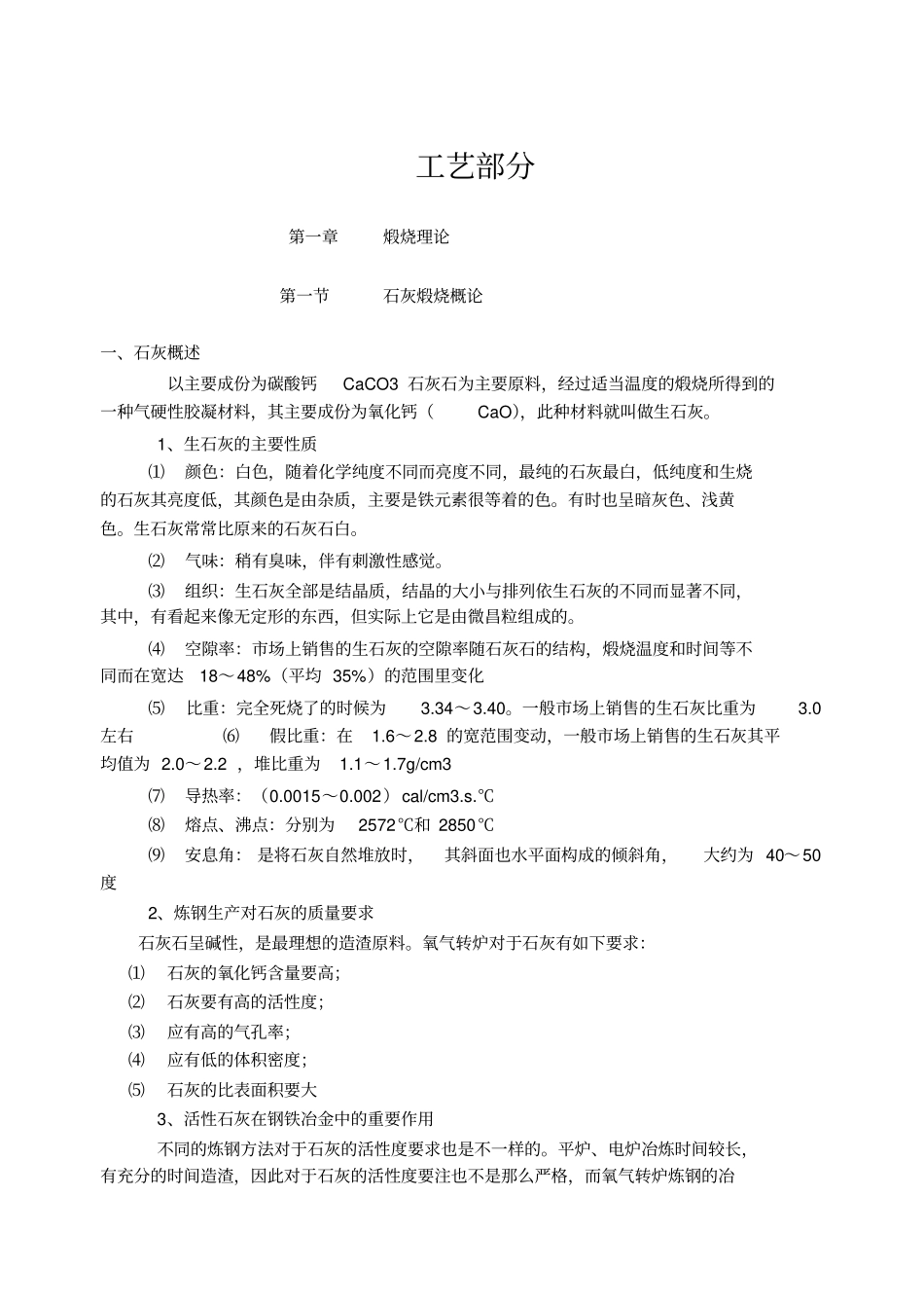

工艺部分第一章煅烧理论第一节石灰煅烧概论一、石灰概述以主要成份为碳酸钙CaCO3 石灰石为主要原料，经过适当温度的煅烧所得到的一种气硬性胶凝材料，其主要成份为氧化钙（CaO），此种材料就叫做生石灰。1、生石灰的主要性质⑴颜色：白色，随着化学纯度不同而亮度不同，最纯的石灰最白，低纯度和生烧的石灰其亮度低，其颜色是由杂质，主要是铁元素很等着的色。有时也呈暗灰色、浅黄色。生石灰常常比原来的石灰石白。⑵气味：稍有臭味，伴有刺激性感觉。⑶组织：生石灰全部是结晶质，结晶的大小与排列依生石灰的不同而显著不同，其中，有看起来像无定形的东西，但实际上它是由微昌粒组成的。⑷空隙率：市场上销售的生石灰的空隙率随石灰石的结构，煅烧温度和时间等不同而在宽达18～48%（平均 35%）的范围里变化⑸比重：完全死烧了的时候为3.34～3.40。一般市场上销售的生石灰比重为3.0左右⑹假比重：在1.6～2.8 的宽范围变动，一般市场上销售的生石灰其平均值为 2.0～2.2 ，堆比重为1.1～1.7g/cm3 ⑺导热率：（0.0015～0.002）cal/cm3.s.℃⑻熔点、沸点：分别为2572℃和 2850℃⑼安息角： 是将石灰自然堆放时，其斜面也水平面构成的倾斜角，大约为 40～50度2、炼钢生产对石灰的质量要求石灰石呈碱性，是最理想的造渣原料。氧气转炉对于石灰有如下要求：⑴石灰的氧化钙含量要高；⑵石灰要有高的活性度；⑶应有高的气孔率；⑷应有低的体积密度；⑸石灰的比表面积要大3、活性石灰在钢铁冶金中的重要作用不同的炼钢方法对于石灰的活性度要求也是不一样的。平炉、电炉冶炼时间较长，有充分的时间造渣，因此对于石灰的活性度要注也不是那么严格，而氧气转炉炼钢的冶炼时间缩短到十几分钟，要求很快溶解成渣，所以要求石灰具有较高的化学纯度，活泼的化学反应性能，加入炼钢炉能快速反应化渣，脱去钢水中的杂质，所以采用高效活性石灰是改进炼钢工艺中的很重要的一个面。活性石灰代替普通石灰在炼钢中具有如下的技术经济效果：1）加快化渣速度，缩短冶炼时间（吹氧时间可缩短10%左右）。2）提高炼钢热效率，废钢比增加（可相应提高废钢比1.5～2.5%）。3）提高钢水收得率，降低钢铁料消耗（钢水收得率可提高1%左右）。4）提高脱硫、脱磷效果，改进钢质量（脱硫脱磷可比普通石灰提高10～30%）。5）炉衬侵蚀减轻，炉龄提高（一般可提高炉龄20%）二、石灰石在煅烧过程中进行的反应煅烧石灰石时，窑内的化学反应为石灰石受热后分解成生石灰与二氧化碳，...
