活性砂滤池基坑支护方案2009826新改讲解VIP专享

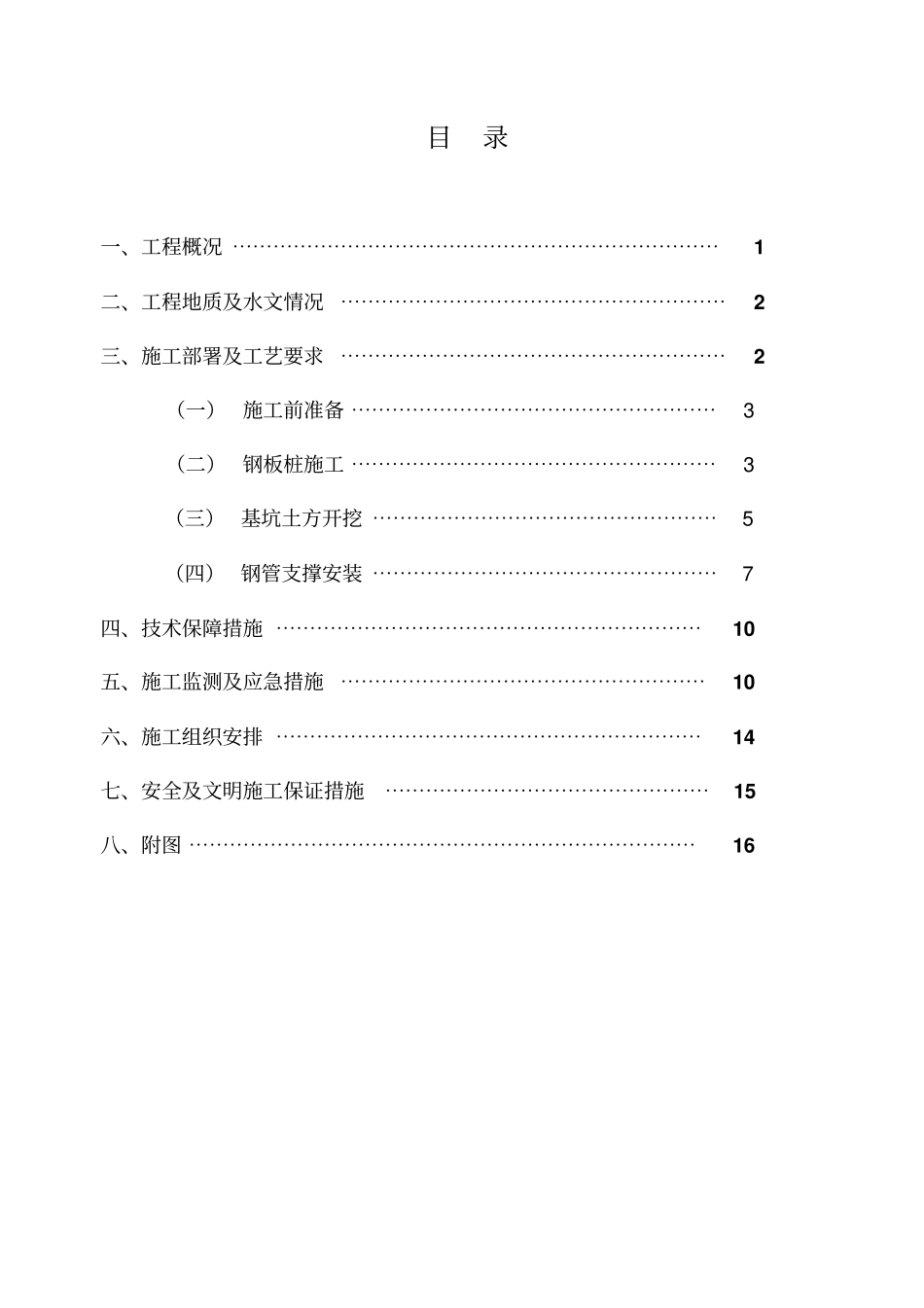

目录一、工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、工程地质及水文情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、施工部署及工艺要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 （一）施工前准备 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 （二）钢板桩施工 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 （三） 基坑土方开挖 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 （四） 钢管支撑安装 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 四、技术保障措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 五、施工监测及应急措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 六、施工组织安排 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 七、安全及文明施工保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 八、附图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 黄陂污水处理厂工程——活性砂滤池基坑支护施工方案广州协安建设工程有限公司1 一、工程概况工程名称：黄陂污水处理厂工程；工程地点：广州经济技术开发区广汕公路与乌涌交界西北角；建设单位：广州开发区环卫美化服务中心；代建单位：广州永和建设发展有限公司；设计单位：广州市市政工程设计研究院；勘察单位：广州市市政工程设计研究院；监理单位：广州宏元建设工程咨询有限公司；施工单位：广州协安建设工程有限公司；本工程总工期为304 天，开工日期从 2009 年 3 月 18 日，到 2010 年 1 月15 日竣工。本活性砂滤池基坑支护工程计划从2009 年 8 月 27 日～2009 年 9月 11日，施工工期为 15 天。本工程为污水处理厂， 建设内容包括格栅间、 提升泵房、沉砂池、生化池、二沉池、消毒池、鼓风机房、脱水机房、综合楼。污水处理能力3 万吨/日。该工程东面为联和东路，南面为广汕二路，西面为渔塘及菜地，北面为菜地。场地开阔，上空无高压电线通过，周围无居住群，地势较平坦。本工程所涉及的深基坑为活性砂滤池，其基础为静压管桩（现已施工完成）。自然地面标高为33.00m，基坑长 18.00m，宽 15.25m，面积 274.50m2，基坑底板垫层底标高26.25m（开挖深度 6.75m），桩承台垫层底标高25.85m（开挖深度 7.15m）。本基坑支护按设计要求采用12m 拉森Ⅳ型钢板桩加一道内支撑（Φ 500钢管）作为主要挡土支护结构。拉森Ⅳ型钢板桩相互紧靠密扣形成防水作用，钢黄陂污水处理厂工程——活性砂滤池基坑支护施工方案广州协安...
