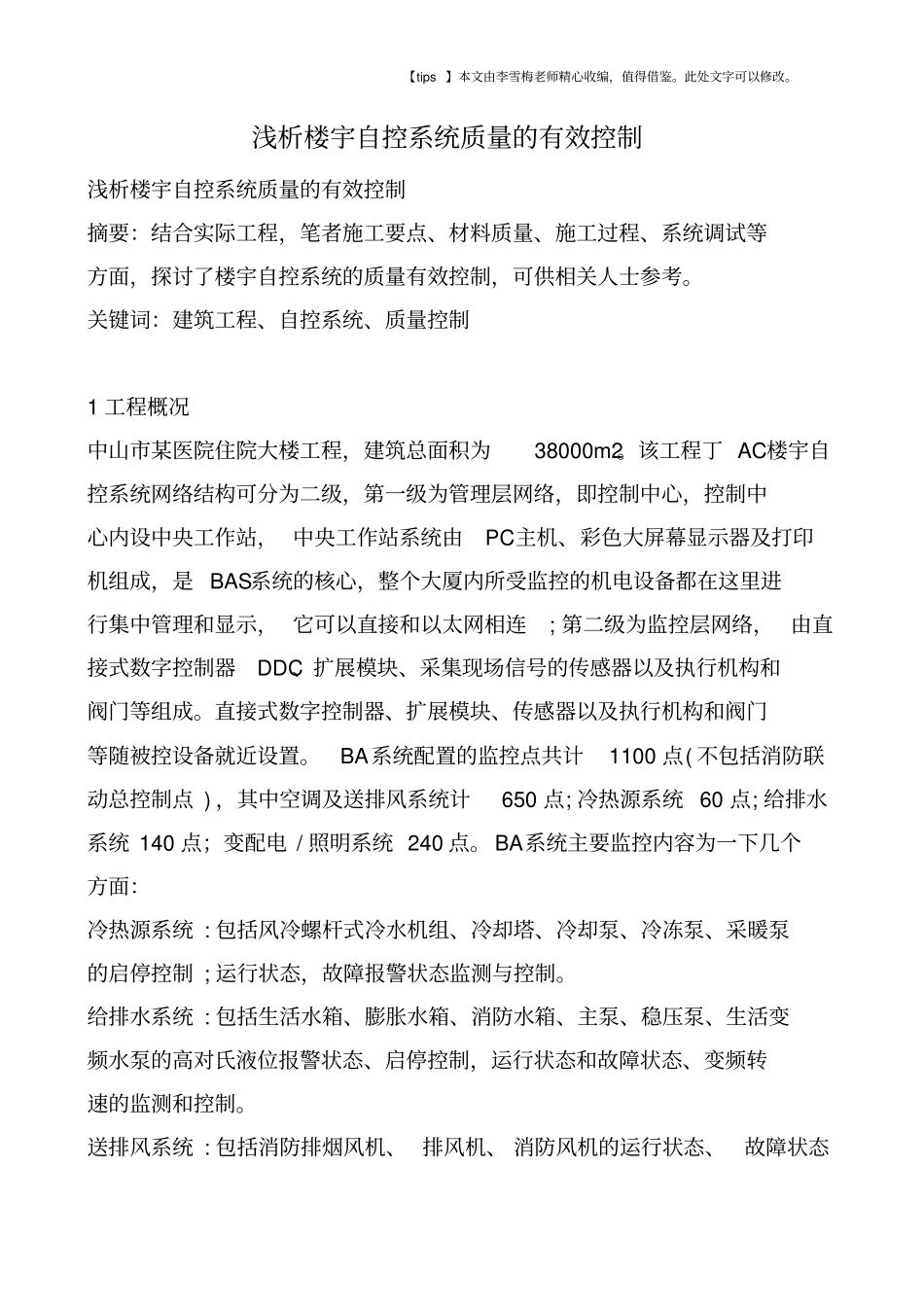

浅析楼宇自控系统质量的有效控制_第1页
1/5

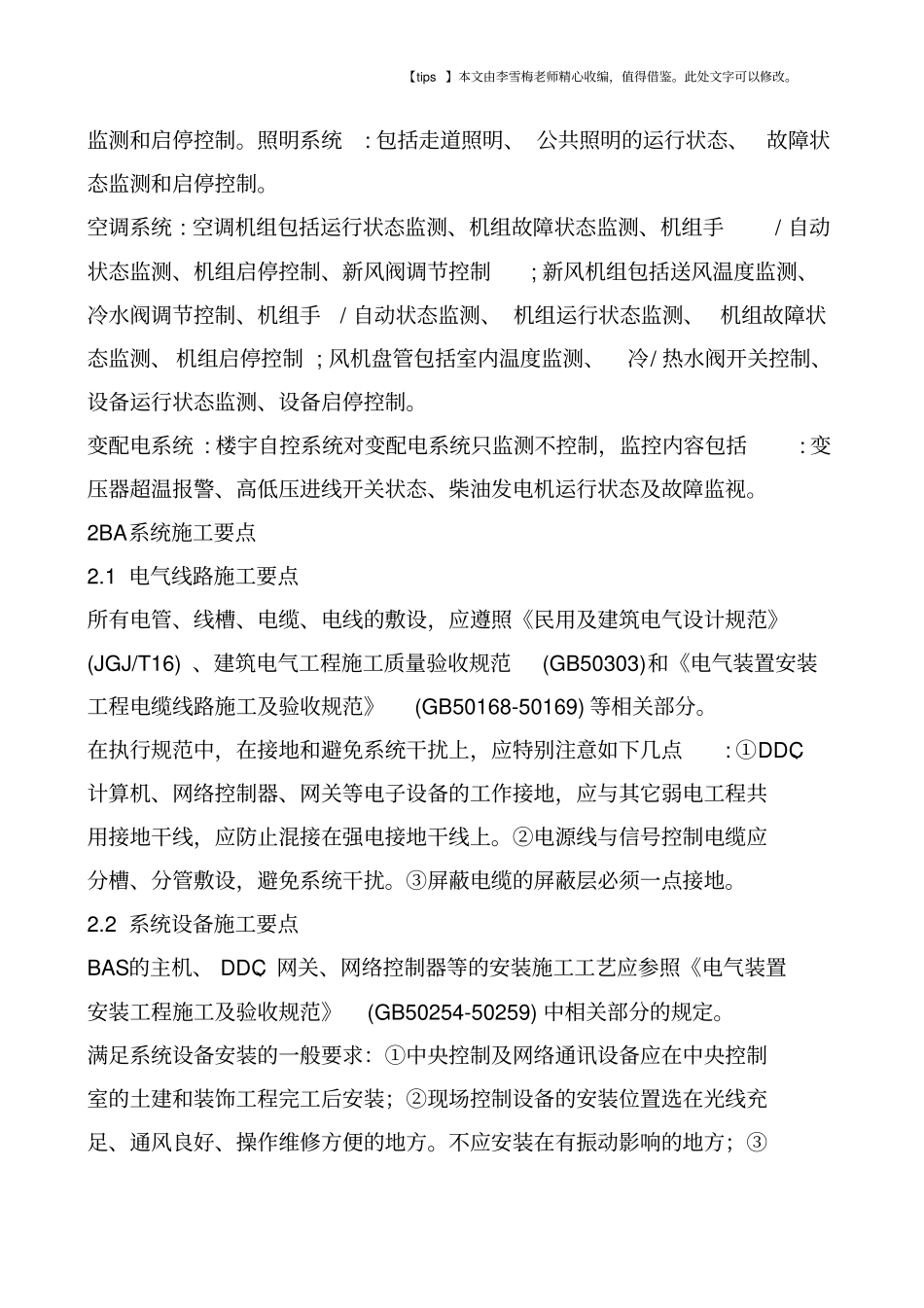

浅析楼宇自控系统质量的有效控制_第2页
2/5

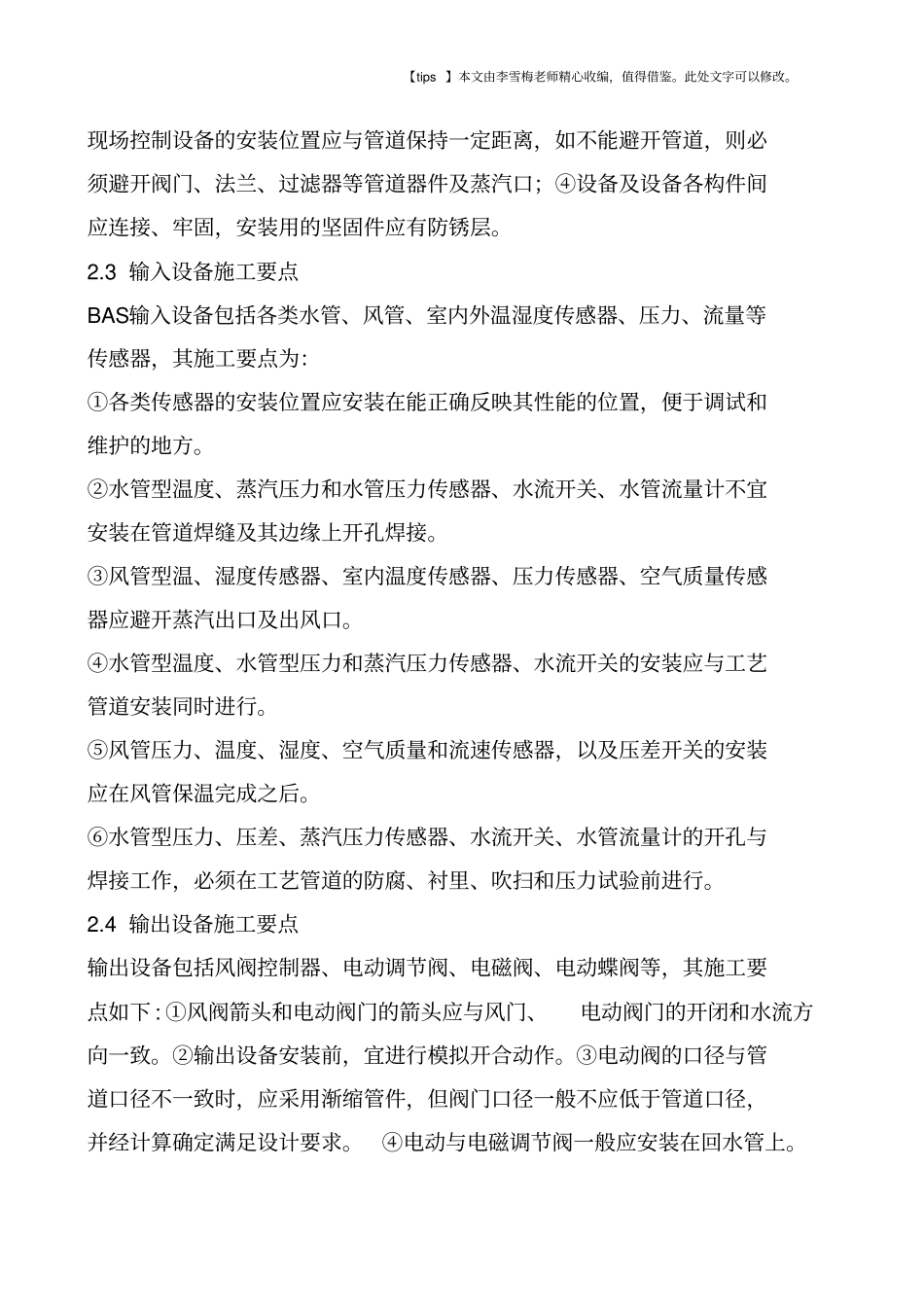

浅析楼宇自控系统质量的有效控制_第3页
3/5
【tips 】本文由李雪梅老师精心收编,值得借鉴。此处文字可以修改。浅析楼宇自控系统质量的有效控制浅析楼宇自控系统质量的有效控制摘要:结合实际工程,笔者施工要点、材料质量、施工过程、系统调试等方面,探讨了楼宇自控系统的质量有效控制,可供相关人士参考。关键词:建筑工程、自控系统、质量控制1 工程概况中山市某医院住院大楼工程,建筑总面积为38000m2。该工程丁 AC楼宇自控系统网络结构可分为二级,第一级为管理层网络,即控制中心,控制中心内设中央工作站, 中央工作站系统由PC主机、彩色大屏幕显示器及打印机组成,是 BAS系统的核心,整个大厦内所受监控的机电设备都在这里进行集中管理和显示, 它可以直接和以太网相连; 第二级为监控层网络, 由直接式数字控制器DDC、扩展模块、采集现场信号的传感器以及执行机构和阀门等组成。直接式数字控制器、扩展模块、传感器以及执行机构和阀门等随被控设备就近设置。BA系统配置的监控点共计1100 点( 不包括消防联动总控制点 ) ,其中空调及送排风系统计650 点; 冷热源系统 60 点; 给排水系统 140 点;变配电 / 照明系统 240 点。 BA系统主要监控内容为一下几个方面:冷热源系统 : 包括风冷螺杆式冷水机组、冷却塔、冷却泵、冷冻泵、采暖泵的启停控制 ; 运行状态,故障报警状态监测与控制。给排水系统 : 包括生活水箱、膨胀水箱、消防水箱、主泵、稳压泵、生活变频水泵的高对氏液位报警状态、启停控制,运行状态和故障状态、变频转速的监测和控制。送排风系统 : 包括消防排烟风机、 排风机、 消防风机的运行状态、故障状态【tips 】本文由李雪梅老师精心收编,值得借鉴。此处文字可以修改。监测和启停控制。照明系统: 包括走道照明、 公共照明的运行状态、故障状态监测和启停控制。空调系统 : 空调机组包括运行状态监测、机组故障状态监测、机组手/ 自动状态监测、机组启停控制、新风阀调节控制; 新风机组包括送风温度监测、冷水阀调节控制、机组手/ 自动状态监测、 机组运行状态监测、 机组故障状态监测、 机组启停控制 ; 风机盘管包括室内温度监测、冷/ 热水阀开关控制、设备运行状态监测、设备启停控制。变配电系统 : 楼宇自控系统对变配电系统只监测不控制,监控内容包括: 变压器超温报警、高低压进线开关状态、柴油发电机运行状态及故障监视。2BA系统施工要点2.1 电气线路施工要点所有电管、线槽、电缆、电线的敷设,应遵照《民用...
