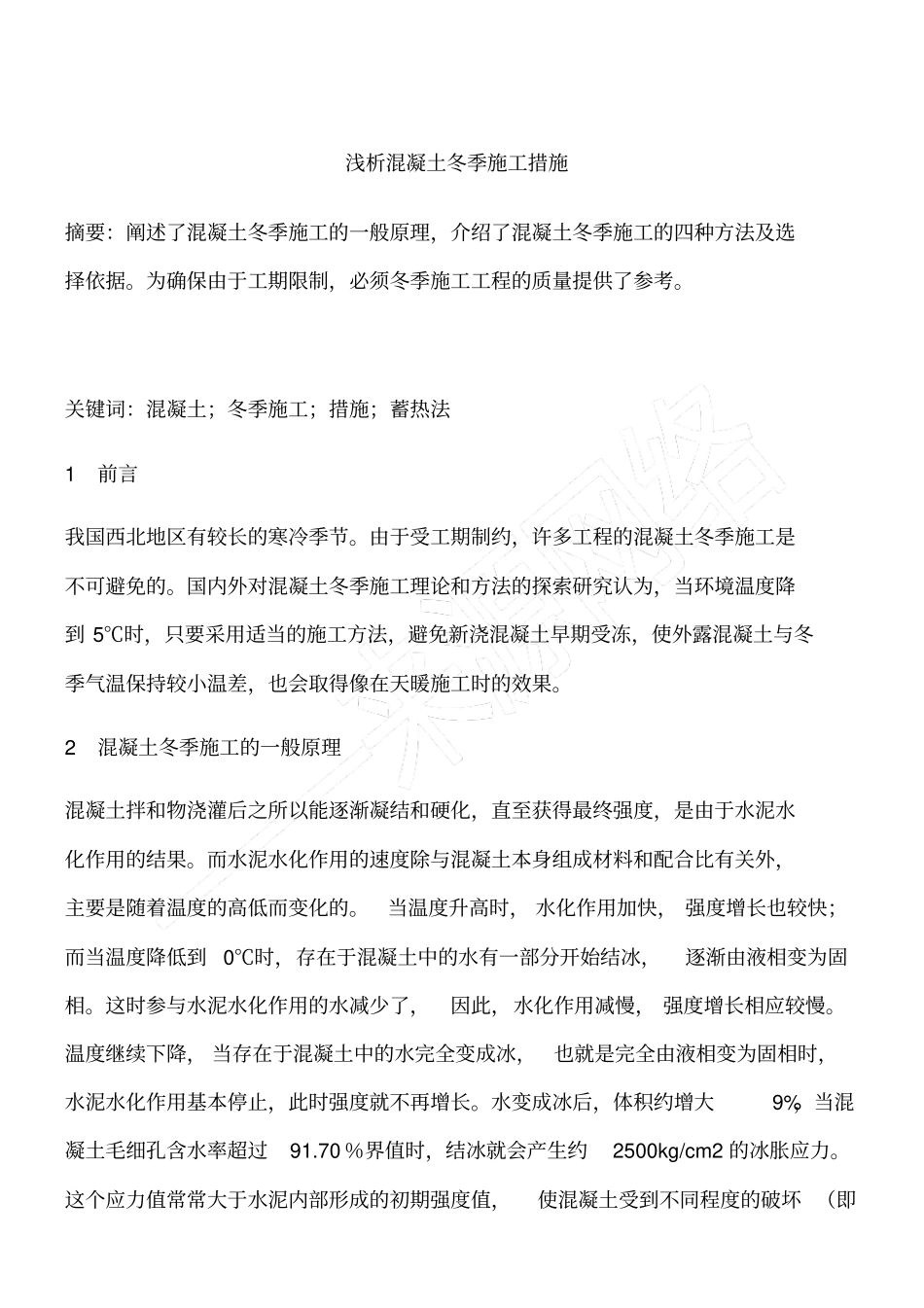

浅析混凝土冬季施工措施摘要：阐述了混凝土冬季施工的一般原理，介绍了混凝土冬季施工的四种方法及选择依据
为确保由于工期限制，必须冬季施工工程的质量提供了参考
关键词：混凝土；冬季施工；措施；蓄热法1 前言我国西北地区有较长的寒冷季节
由于受工期制约，许多工程的混凝土冬季施工是不可避免的
国内外对混凝土冬季施工理论和方法的探索研究认为，当环境温度降到 5℃时，只要采用适当的施工方法，避免新浇混凝土早期受冻，使外露混凝土与冬季气温保持较小温差，也会取得像在天暖施工时的效果
2 混凝土冬季施工的一般原理混凝土拌和物浇灌后之所以能逐渐凝结和硬化，直至获得最终强度，是由于水泥水化作用的结果
而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的
当温度升高时， 水化作用加快， 强度增长也较快；而当温度降低到0℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相变为固相
这时参与水泥水化作用的水减少了，因此，水化作用减慢， 强度增长相应较慢
温度继续下降， 当存在于混凝土中的水完全变成冰，也就是完全由液相变为固相时，水泥水化作用基本停止，此时强度就不再增长
水变成冰后，体积约增大9%，当混凝土毛细孔含水率超过91
70 ％界值时，结冰就会产生约2500kg/cm2 的冰胀应力

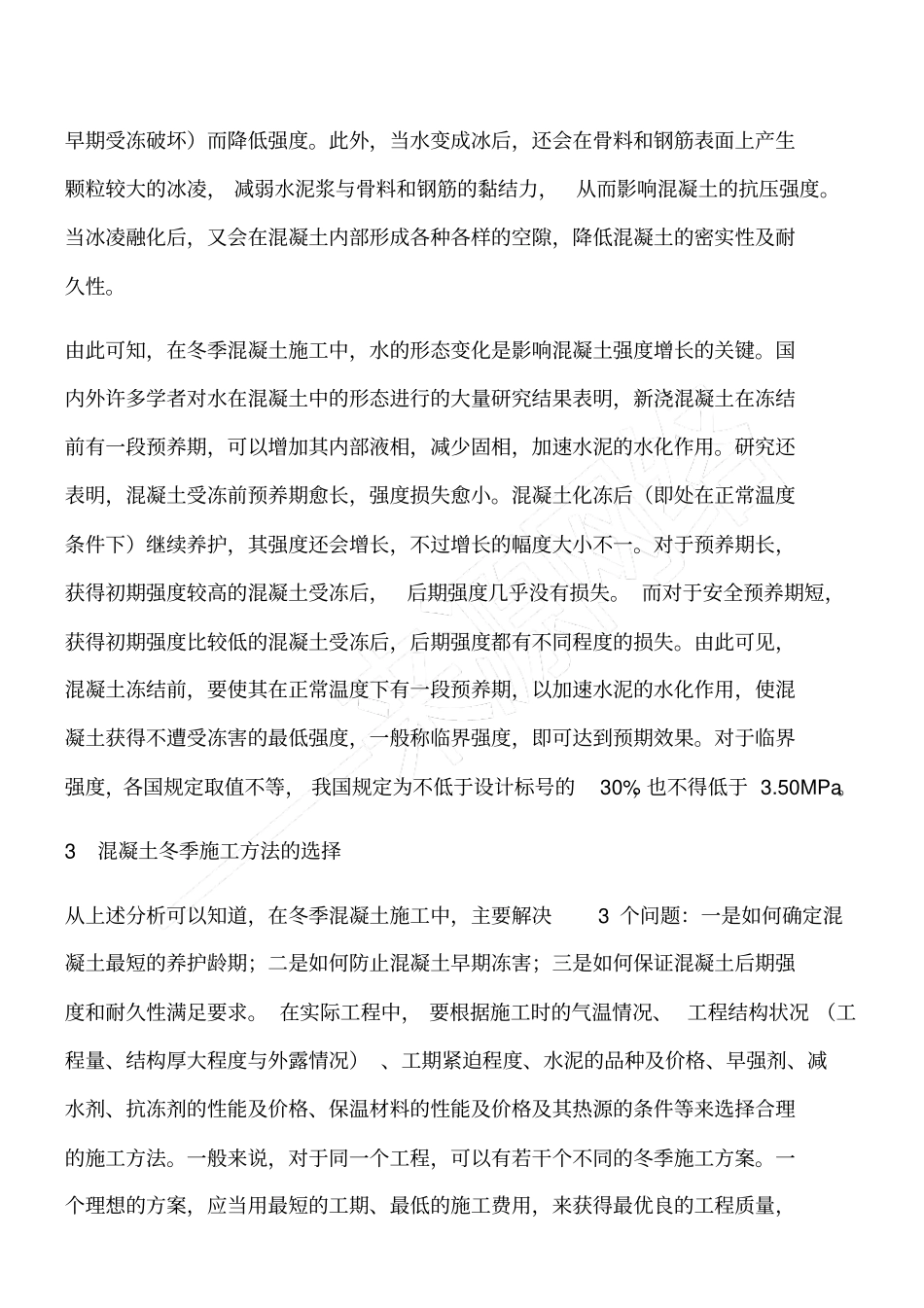

这个应力值常常大于水泥内部形成的初期强度值，使混凝土受到不同程度的破坏 （即早期受冻破坏）而降低强度
此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌， 减弱水泥浆与骨料和钢筋的黏结力，从而影响混凝土的抗压强度
当冰凌融化后，又会在混凝土内部形成各种各样的空隙，降低混凝土的密实性及耐久性
由此可知，在冬季混凝土施工中，水的形态变化是影响混凝土强度增长的关键
国内外许多学者对水在混凝土中的形态进行的大量研究结果表明，新浇混凝土在冻结前有一段预养期，可以增加其内部液相，减少固
