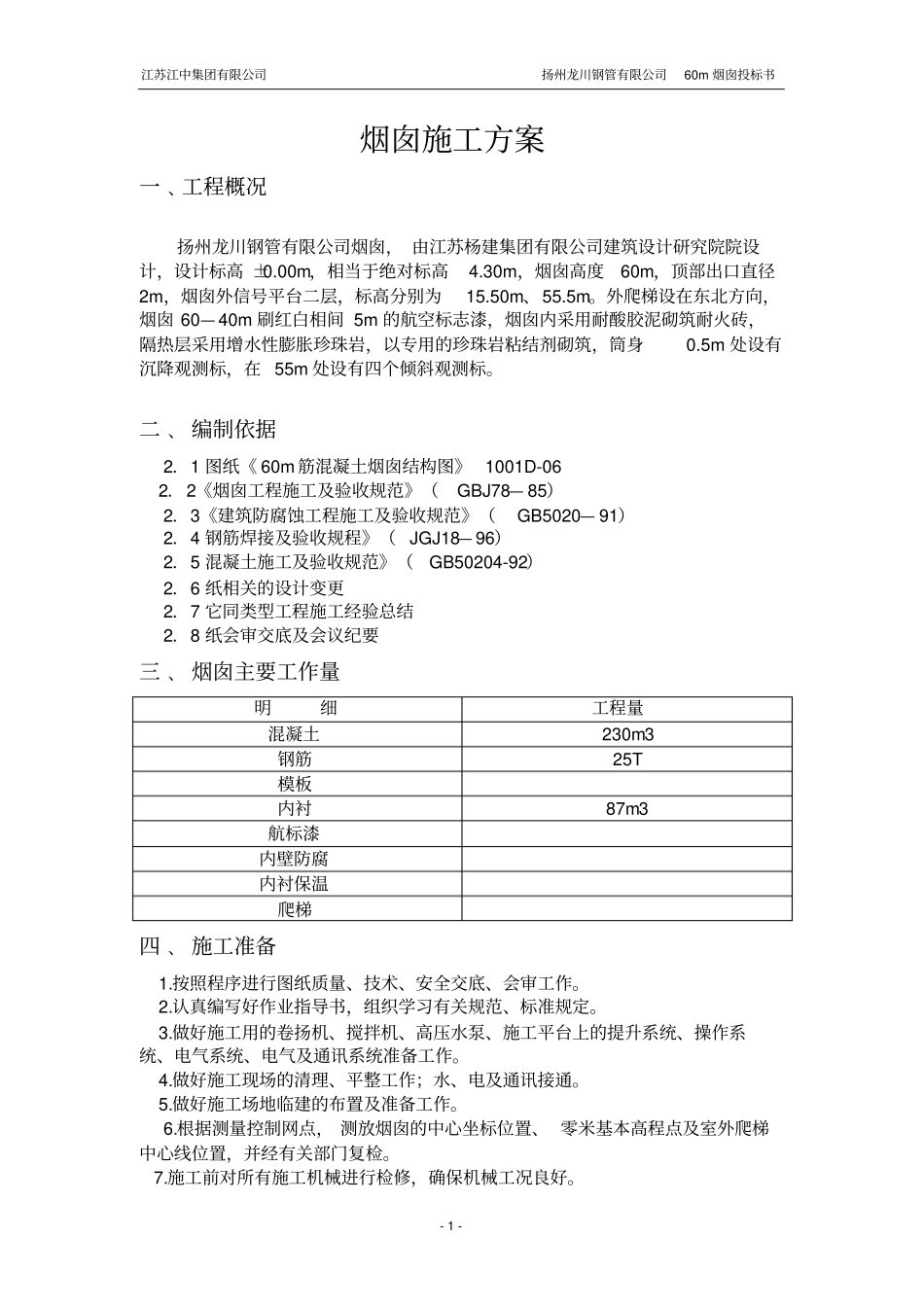

江苏江中集团有限公司扬州龙川钢管有限公司60m 烟囱投标书- 1 - 烟囱施工方案一﹑工程概况扬州龙川钢管有限公司烟囱, 由江苏杨建集团有限公司建筑设计研究院院设计,设计标高 ±0.00m,相当于绝对标高4.30m,烟囱高度60m,顶部出口直径2m,烟囱外信号平台二层,标高分别为15.50m、55.5m。外爬梯设在东北方向,烟囱 60— 40m 刷红白相间 5m 的航空标志漆,烟囱内采用耐酸胶泥砌筑耐火砖,隔热层采用增水性膨胀珍珠岩,以专用的珍珠岩粘结剂砌筑,筒身0.5m 处设有沉降观测标,在 55m 处设有四个倾斜观测标。二﹑ 编制依据 2.1 图纸《 60m 筋混凝土烟囱结构图》 1001D-06 2.2《烟囱工程施工及验收规范》(GBJ78— 85) 2.3《建筑防腐蚀工程施工及验收规范》(GB5020— 91) 2.4 钢筋焊接及验收规程》( JGJ18— 96) 2.5 混凝土施工及验收规范》(GB50204-92) 2.6 纸相关的设计变更 2.7 它同类型工程施工经验总结 2.8 纸会审交底及会议纪要三﹑ 烟囱主要工作量明细工程量混凝土230m3钢筋25T 模板内衬87m3航标漆内壁防腐内衬保温爬梯四﹑ 施工准备1.按照程序进行图纸质量、技术、安全交底、会审工作。2.认真编写好作业指导书,组织学习有关规范、标准规定。3.做好施工用的卷扬机、搅拌机、高压水泵、施工平台上的提升系统、操作系统、电气系统、电气及通讯系统准备工作。4.做好施工现场的清理、平整工作;水、电及通讯接通。5.做好施工场地临建的布置及准备工作。 6.根据测量控制网点, 测放烟囱的中心坐标位置、 零米基本高程点及室外爬梯中心线位置,并经有关部门复检。 7.施工前对所有施工机械进行检修,确保机械工况良好。江苏江中集团有限公司扬州龙川钢管有限公司60m 烟囱投标书- 2 - 8.施工前,根据作业指导书对施工人员进行认真的施工技术、安全文明施工交底,并做好记录登记。9.组织特种作业人员进行培训工作。五﹑ 主要施工机械及工器具的配置品名数量350L 搅拌机1 台3t 倒链10 只砂轮机1 台套丝机1 台钢筋切断机1 台高扬水泵1 台50m 钢卷尺2 把砼翻斗车6 台经纬仪1 台双筒 5t 卷扬机1 台2t 倒链10 台木工园锯、平刨各 1 台无齿锯1 台钢筋对焊机1 台电动提升装置1 套电渣压力焊机3 台水准仪1 台单筒 5t 卷扬机1 台手提砂轮机6 台无线电对讲机2 对5t 倒链10 只氧气乙炔设备2 套砼振捣器3 台钢筋弯曲机1 台电焊机4 台3t 开口滑子16 个六﹑ ...
