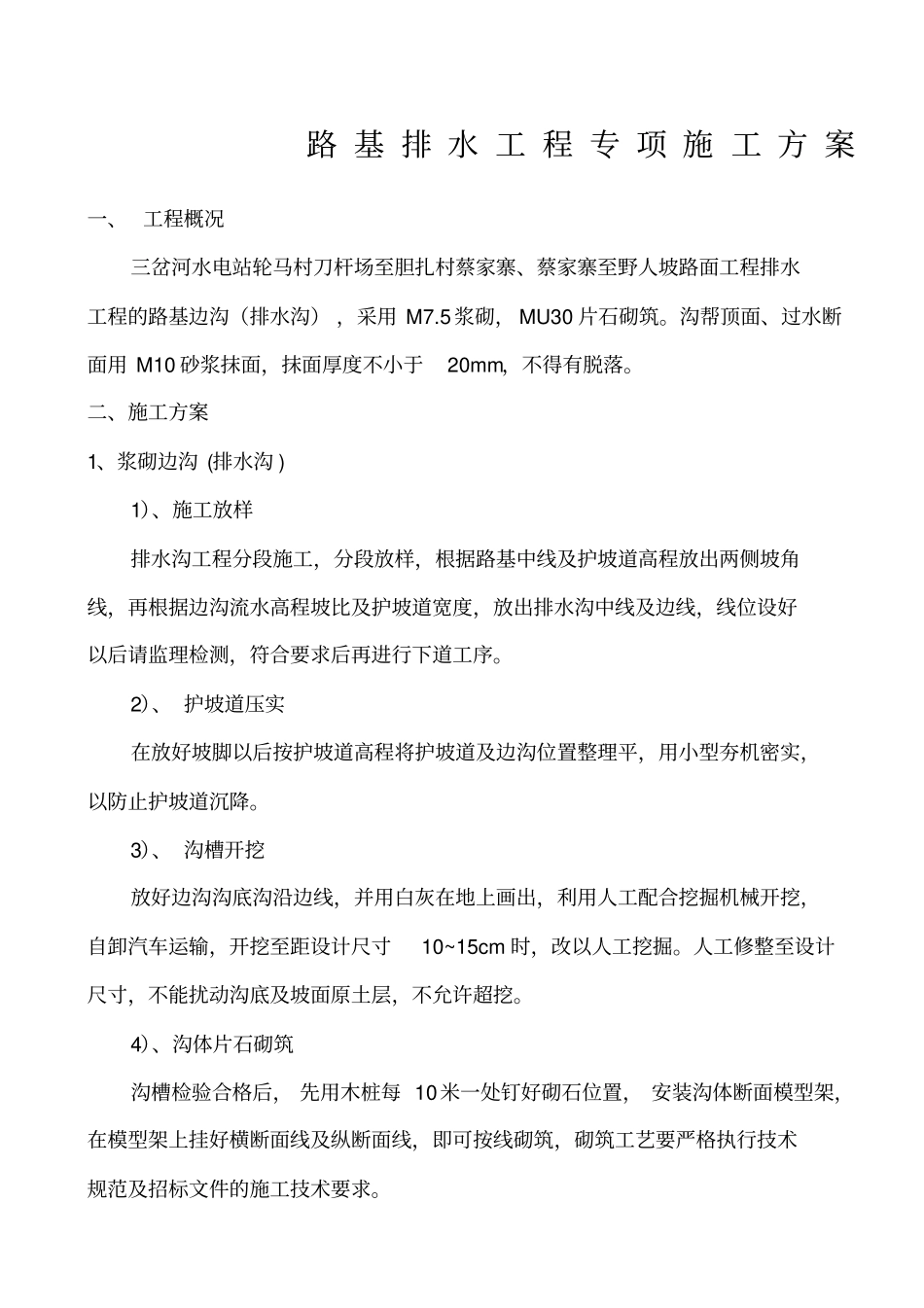

路 基 排 水 工 程 专 项 施 工 方 案一、 工程概况三岔河水电站轮马村刀杆场至胆扎村蔡家寨、蔡家寨至野人坡路面工程排水工程的路基边沟（排水沟） ，采用 M7
5 浆砌， MU30 片石砌筑
沟帮顶面、过水断面用 M10 砂浆抹面，抹面厚度不小于20mm，不得有脱落
二、施工方案1、浆砌边沟 (排水沟 ) 1）、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序
2）、 护坡道压实在放好坡脚以后按护坡道高程将护坡道及边沟位置整理平，用小型夯机密实，以防止护坡道沉降
3）、 沟槽开挖放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm 时，改以人工挖掘
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖
4）、沟体片石砌筑沟槽检验合格后， 先用木桩每 10米一处钉好砌石位置， 安装沟体断面模型架，在模型架上挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求

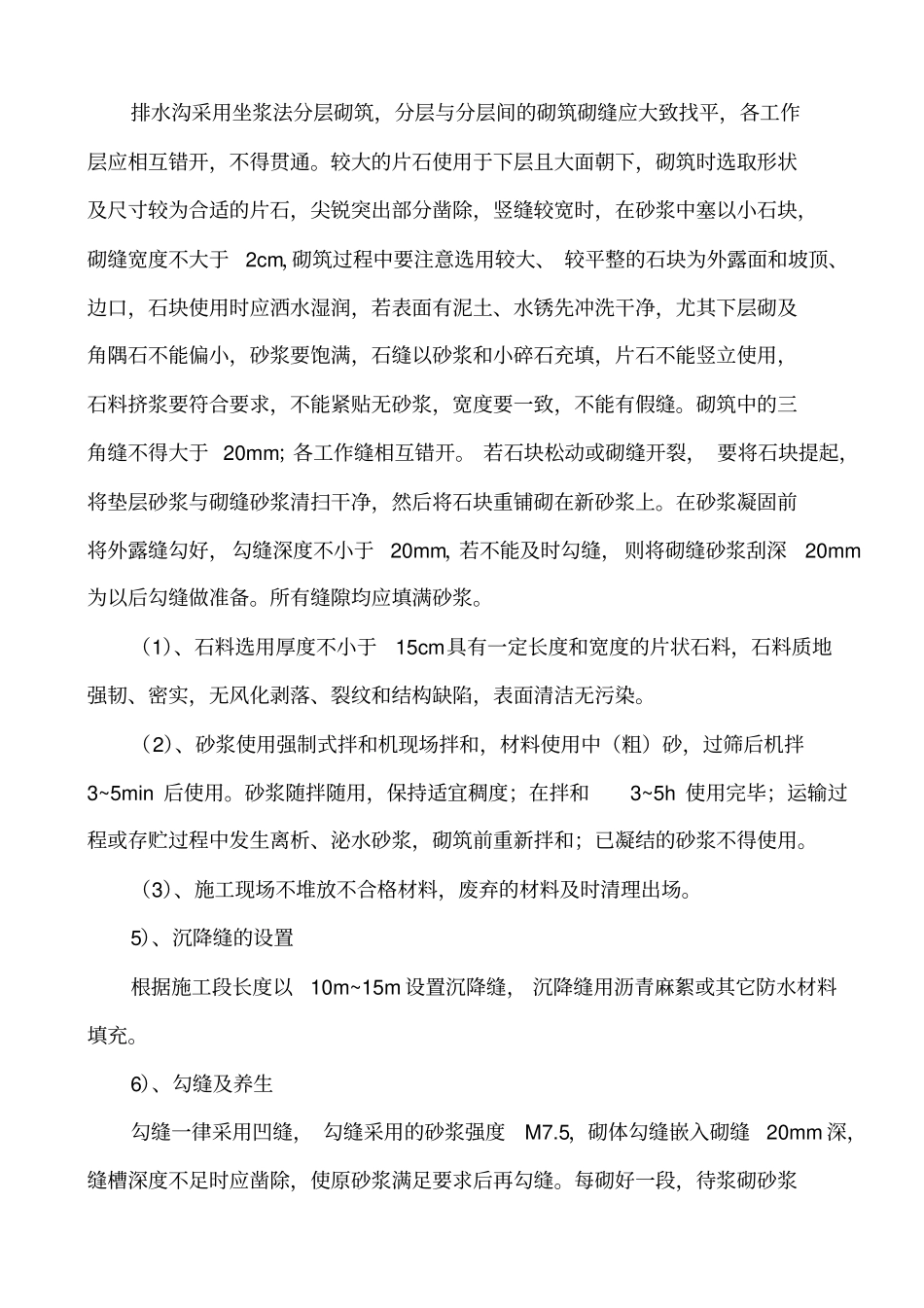

排水沟采用坐浆法分层砌筑，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通
较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分凿除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、 较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝
砌筑中的三角缝不得大于 20mm；各工作缝相互错开
若石块松动或砌缝开裂， 要将石块提起，将垫层砂浆与
