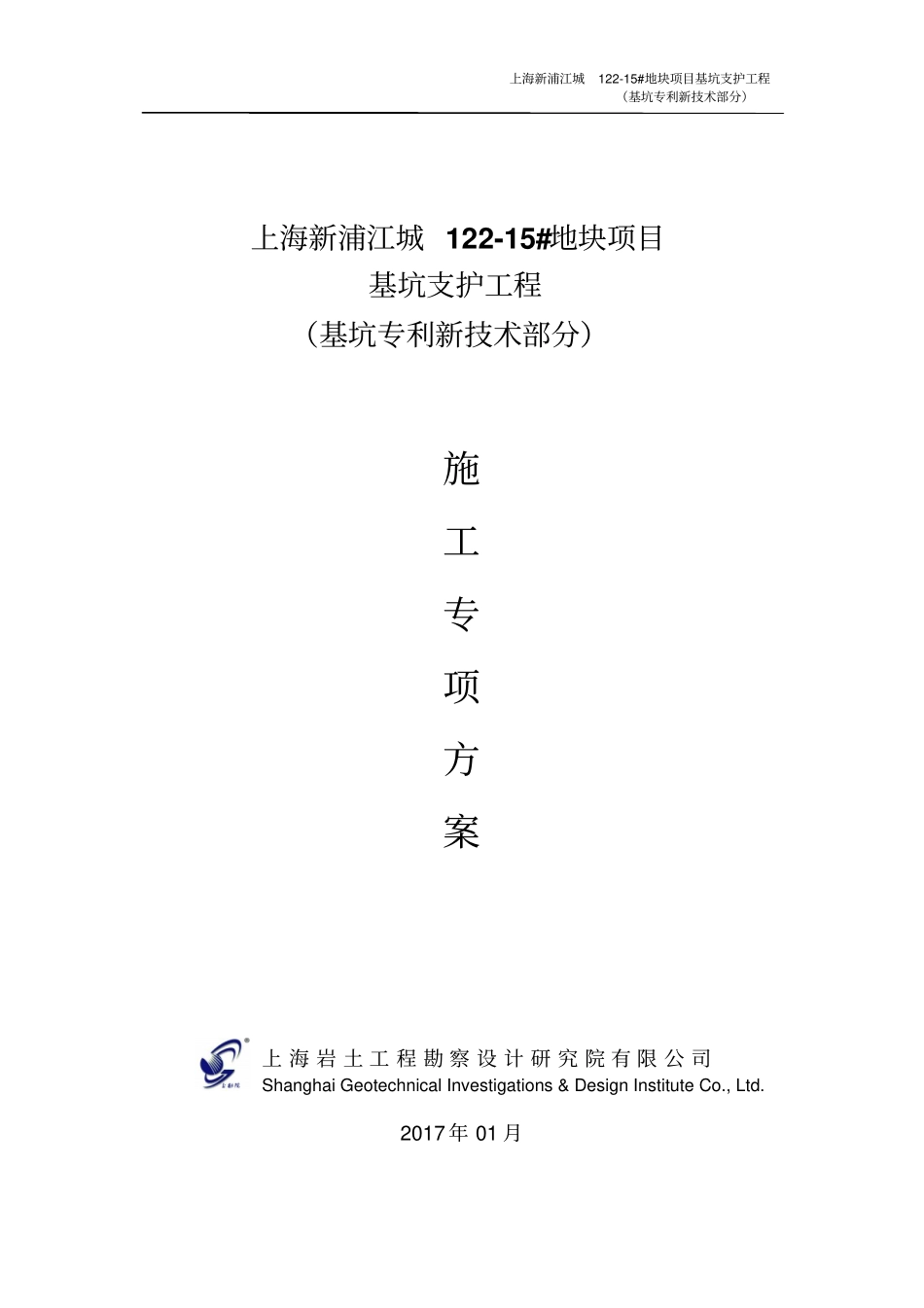

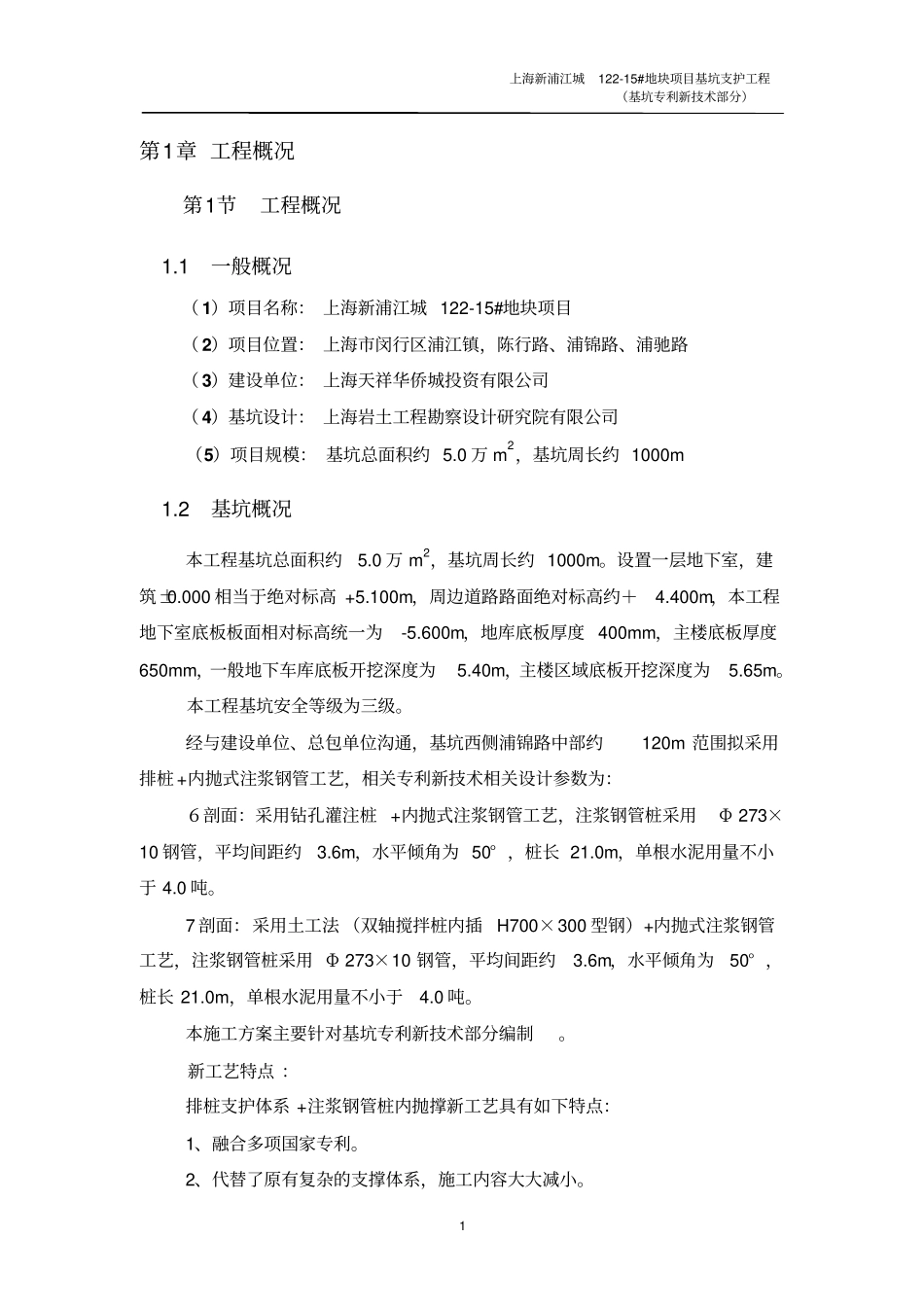

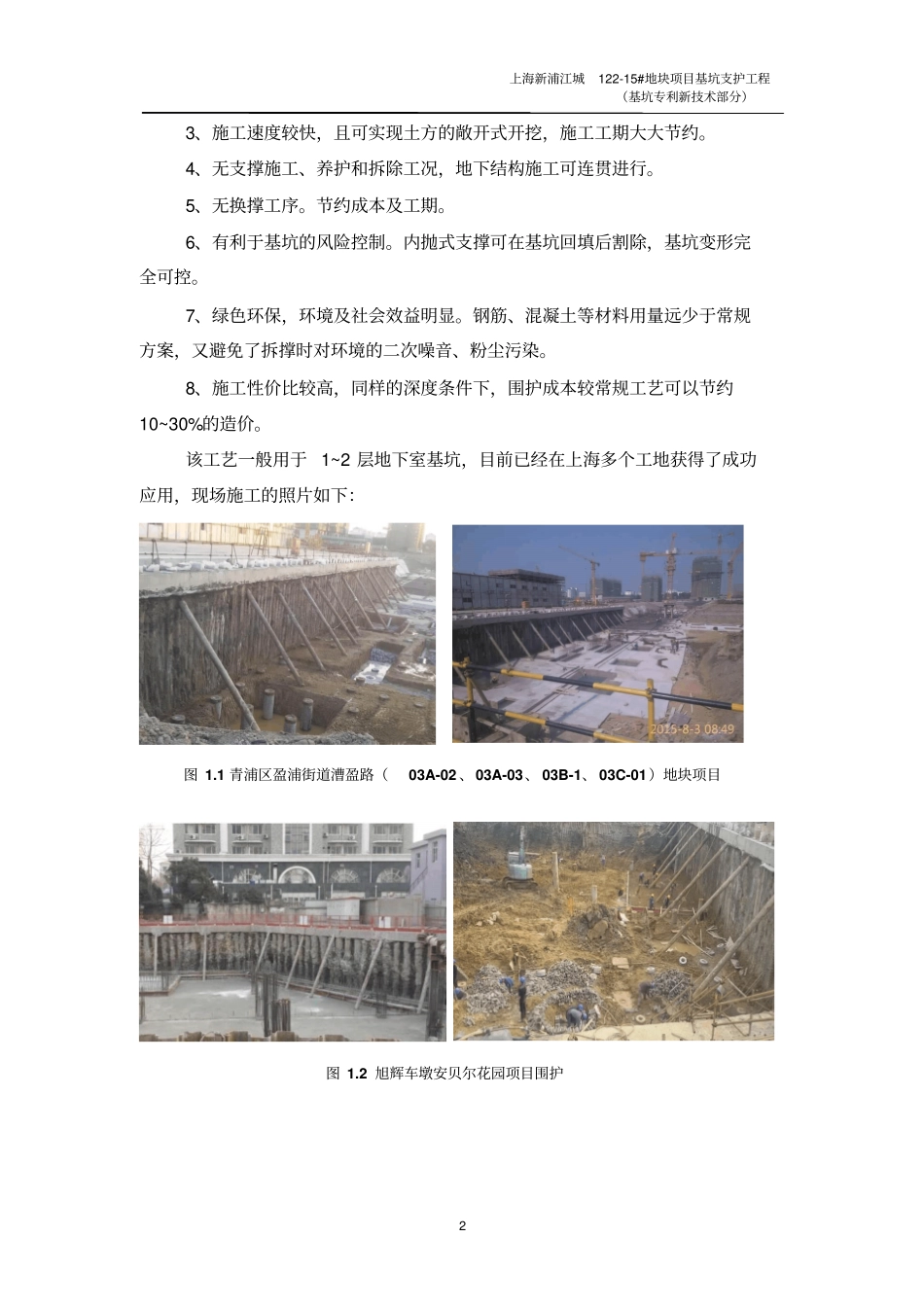

上海新浦江城122-15#地块项目基坑支护工程（基坑专利新技术部分）上海新浦江城 122-15#地块项目基坑支护工程（基坑专利新技术部分）施工专项方案2017 年 01 月上 海 岩 土 工 程 勘 察 设 计 研 究 院 有 限 公 司Shanghai Geotechnical Investigations & Design Institute Co., Ltd.上海新浦江城122-15#地块项目基坑支护工程（基坑专利新技术部分）1 第1章 工程概况第1节工程概况1.1 一般概况（ 1）项目名称： 上海新浦江城 122-15#地块项目（ 2）项目位置： 上海市闵行区浦江镇，陈行路、浦锦路、浦驰路（ 3）建设单位： 上海天祥华侨城投资有限公司（ 4）基坑设计： 上海岩土工程勘察设计研究院有限公司（5）项目规模： 基坑总面积约 5.0 万 m2，基坑周长约 1000m1.2 基坑概况本工程基坑总面积约5.0 万 m2，基坑周长约 1000m。设置一层地下室，建筑±0.000 相当于绝对标高 +5.100m，周边道路路面绝对标高约＋4.400m，本工程地下室底板板面相对标高统一为-5.600m，地库底板厚度 400mm，主楼底板厚度650mm，一般地下车库底板开挖深度为5.40m，主楼区域底板开挖深度为5.65m。本工程基坑安全等级为三级。经与建设单位、总包单位沟通，基坑西侧浦锦路中部约120m 范围拟采用排桩 +内抛式注浆钢管工艺，相关专利新技术相关设计参数为：６剖面：采用钻孔灌注桩 +内抛式注浆钢管工艺，注浆钢管桩采用Φ 273×10 钢管，平均间距约3.6m，水平倾角为 50° ，桩长 21.0m，单根水泥用量不小于 4.0 吨。7 剖面：采用土工法 （双轴搅拌桩内插H700×300 型钢）+内抛式注浆钢管工艺，注浆钢管桩采用 Φ 273×10 钢管，平均间距约3.6m，水平倾角为50° ，桩长 21.0m，单根水泥用量不小于4.0 吨。本施工方案主要针对基坑专利新技术部分编制。新工艺特点 ：排桩支护体系 +注浆钢管桩内抛撑新工艺具有如下特点：1、融合多项国家专利。2、代替了原有复杂的支撑体系，施工内容大大减小。上海新浦江城122-15#地块项目基坑支护工程（基坑专利新技术部分）2 3、施工速度较快，且可实现土方的敞开式开挖，施工工期大大节约。4、无支撑施工、养护和拆除工况，地下结构施工可连贯进行。5、无换撑工序。节约成本及工期。6、有利于基坑的风险控制。内抛式支撑可在基坑回填后割除，基坑变形完全可控。7、绿色环保，环境及社会效益明显。钢筋、混凝土等材料用量远少于常规方案，又避免了拆撑时对环境的...
