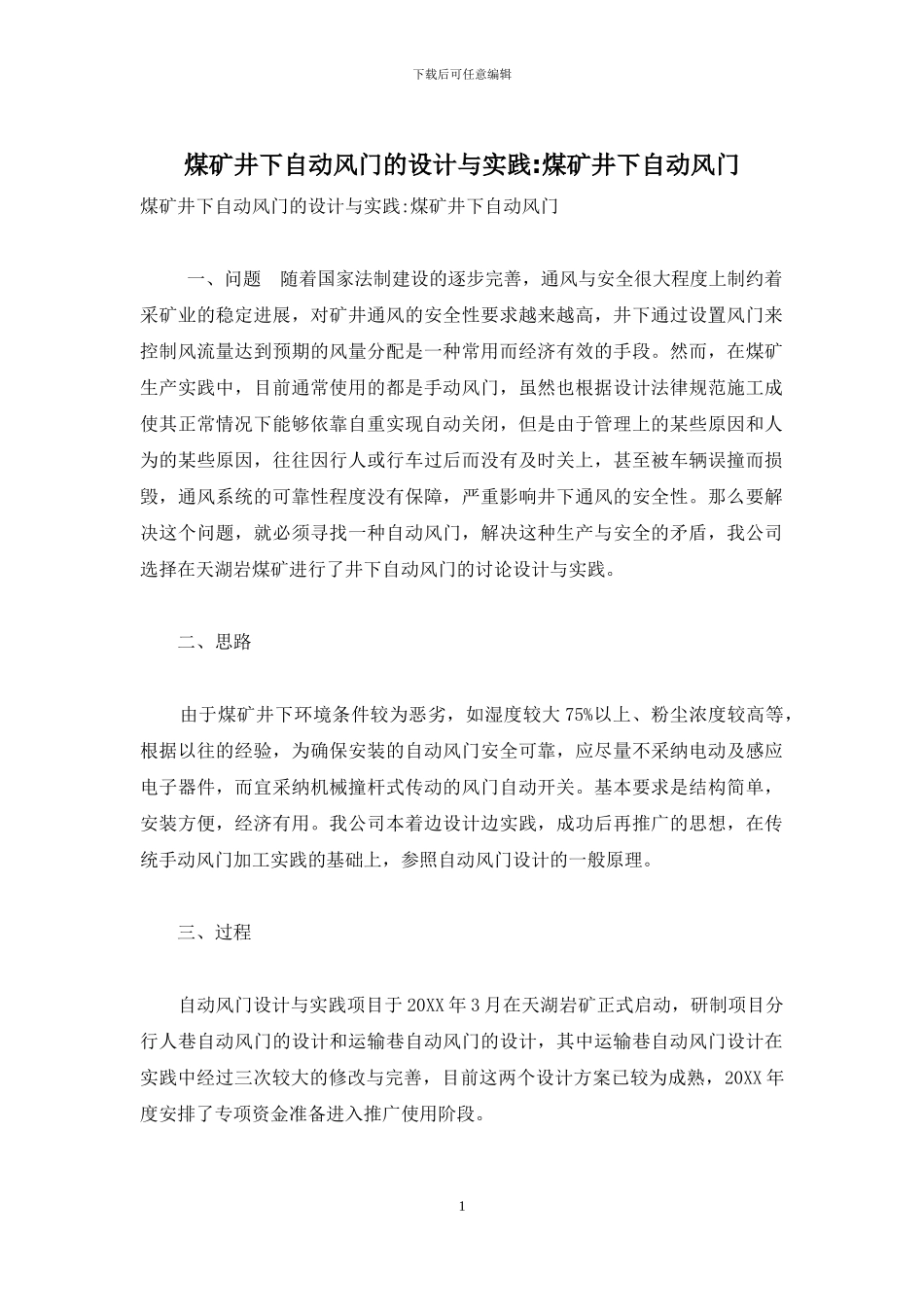

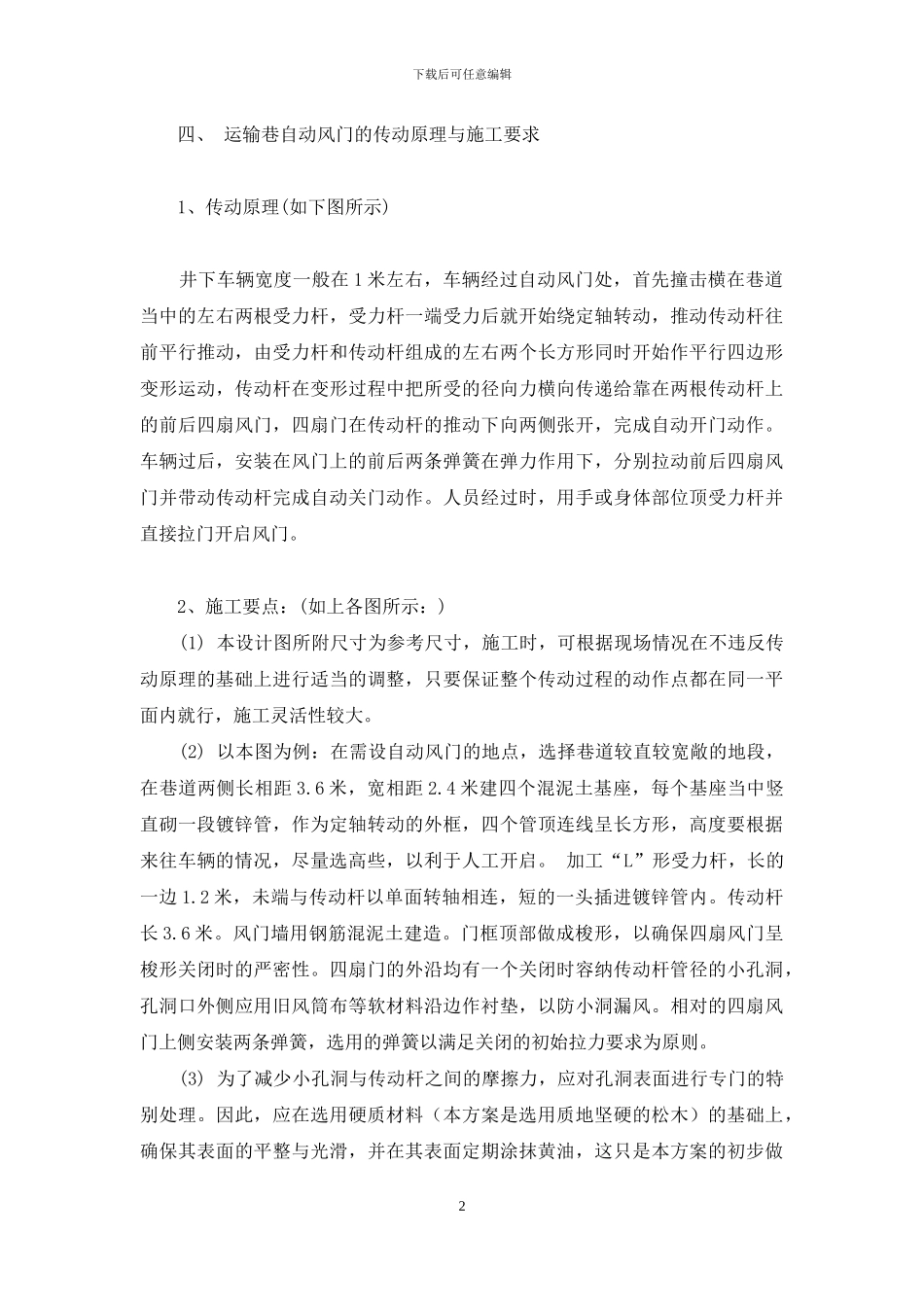

下载后可任意编辑煤矿井下自动风门的设计与实践:煤矿井下自动风门煤矿井下自动风门的设计与实践:煤矿井下自动风门 一、问题 随着国家法制建设的逐步完善，通风与安全很大程度上制约着采矿业的稳定进展，对矿井通风的安全性要求越来越高，井下通过设置风门来控制风流量达到预期的风量分配是一种常用而经济有效的手段。然而，在煤矿生产实践中，目前通常使用的都是手动风门，虽然也根据设计法律规范施工成使其正常情况下能够依靠自重实现自动关闭，但是由于管理上的某些原因和人为的某些原因，往往因行人或行车过后而没有及时关上，甚至被车辆误撞而损毁，通风系统的可靠性程度没有保障，严重影响井下通风的安全性。那么要解决这个问题，就必须寻找一种自动风门，解决这种生产与安全的矛盾，我公司选择在天湖岩煤矿进行了井下自动风门的讨论设计与实践。 二、思路 由于煤矿井下环境条件较为恶劣，如湿度较大 75%以上、粉尘浓度较高等，根据以往的经验，为确保安装的自动风门安全可靠，应尽量不采纳电动及感应电子器件，而宜采纳机械撞杆式传动的风门自动开关。基本要求是结构简单，安装方便，经济有用。我公司本着边设计边实践，成功后再推广的思想，在传统手动风门加工实践的基础上，参照自动风门设计的一般原理。 三、过程 自动风门设计与实践项目于 20XX 年 3 月在天湖岩矿正式启动，研制项目分行人巷自动风门的设计和运输巷自动风门的设计，其中运输巷自动风门设计在实践中经过三次较大的修改与完善，目前这两个设计方案已较为成熟，20XX 年度安排了专项资金准备进入推广使用阶段。 1下载后可任意编辑 四、 运输巷自动风门的传动原理与施工要求 1、传动原理(如下图所示) 井下车辆宽度一般在 1 米左右，车辆经过自动风门处，首先撞击横在巷道当中的左右两根受力杆，受力杆一端受力后就开始绕定轴转动，推动传动杆往前平行推动，由受力杆和传动杆组成的左右两个长方形同时开始作平行四边形变形运动，传动杆在变形过程中把所受的径向力横向传递给靠在两根传动杆上的前后四扇风门，四扇门在传动杆的推动下向两侧张开，完成自动开门动作。车辆过后，安装在风门上的前后两条弹簧在弹力作用下，分别拉动前后四扇风门并带动传动杆完成自动关门动作。人员经过时，用手或身体部位顶受力杆并直接拉门开启风门。 2、施工要点：(如上各图所示：) (1) 本设计图所附尺寸为参考尺寸，施工时，可根据现场情况在不违反传动原理的基础上进行适...
