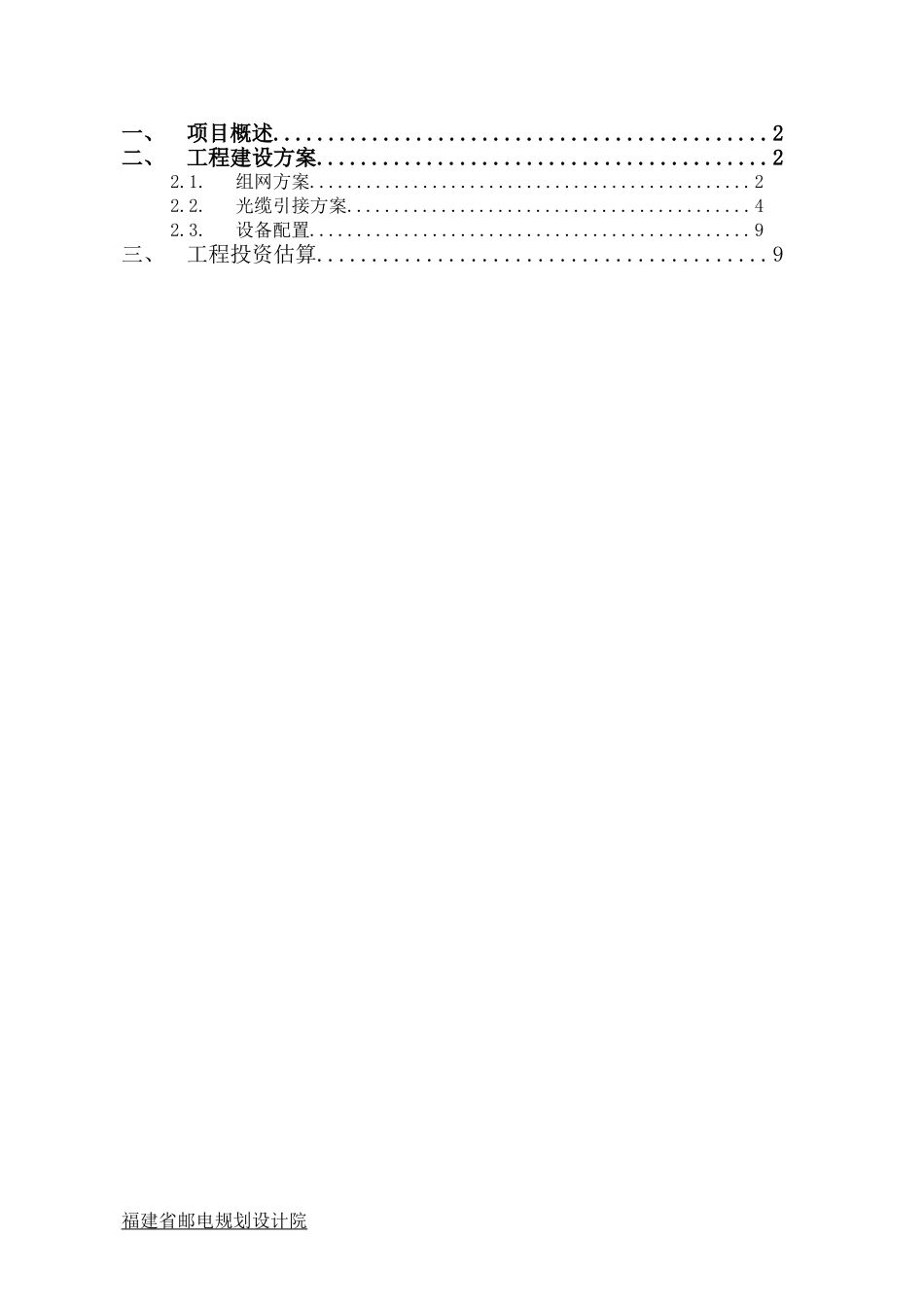

曲靖市国美电器数据专线接入方案福建省邮电规划设计院2016年3月福建省邮电规划设计院内部资料注意保密一、项目概述.............................................2二、工程建设方案.........................................22.1.组网方案...............................................22.2.光缆引接方案...........................................42.3.设备配置...............................................9三、工程投资估算.........................................9福建省邮电规划设计院一、项目概述据集团公司意见,曲靖市下属五个国美电器分店签署跨地市专线协议,需建设从昆明至云南曲靖五个国美电器数据专线。经现场勘查，曲靖市五个国美电器客户点具体信息如下表：客户点名称客户点经度客户点纬度客户详细地址带宽要求设备安装楼层华盛国际城国美电器103.79731125.497933曲靖市麒麟南路与南宁西路交叉口华盛国际1期二、三层商场2M3物流基地国美电器103.77714025.508600曲靖市物流基地2M2陆良县国美电器103.79304225.030272陆良县同乐大道与西华路交叉口2M2新百大国美电器103.79559925.498471曲靖市麒麟南路186号2M2滇东商城国美电器103.79476925.498524曲靖市麒麟区南宁西路滇东南城二楼4M2据现场查看，本期陆良县国美电器客户点前期已做过我司语音专线，已从陆良县圣邦基站布放过一条12芯光缆至客户点，本期可利旧此光缆的剩余纤芯开通本期业务。曲靖市滇东商城国美电器、华盛国际城国美电器、新百大国美电器、物流基地国美电器四个客户点需重新布放光缆，物理上联点如下表：客户点名称客户点经度客户点纬度物理上联点华盛国际城国美电器103.79731125.497933曲靖农校基站物流基地国美电器103.7771425.5086曲靖花果山基站陆良县国美电器103.79304225.030272陆良县圣邦基站新百大国美电器103.79559925.498471新世纪酒店基站滇东商城国美电器103.79476925.498524滇东商城室分基站二、工程建设方案2.1.组网方案结合客户业务需求并根据现场勘查,本期需在客户侧分别新增如下设备：1、需在华盛国际城国美电器3F客户机房原有机柜内新增一台烽火4E1协福建省邮电规划设计院转(DC)设备、一套24芯熔配一体化化模块。上联基站为我司曲靖农校基站，在基站内新增一台烽火4E1协转(DC)设备。2、需在物流基地国美电器2F客户机房原有机柜内新增一台烽火4E1协转(DC)设备、一套24芯熔配一体化化模块。上联基站为我司曲靖花果山基站，在基站内新增一台烽火4E1协转(DC)设备。3、需在陆良县国美电器2F客户机房原有机柜内新增一台烽火4E1协转(DC)设备、一套24芯熔配一体化化模块。上联基站为我司陆良县圣邦基站，在基站内新增一台烽火4E1协转(DC)设备。4、需在新百大国美电器2F客户机房原有机柜内新增一台烽火4E1协转(DC)设备、一套24芯熔配一体化化模块。上联基站为我司新世纪酒店基站，在基站内新增一台烽火4E1协转(DC)设备。5、需在滇东商城国美电器2F客户机房原有机柜内新增一台烽火PTN620设备、加配一块烽火2M接口盘（16E1）、一套24芯熔配一体化化模块。上联基站为我司滇东商城室分基站。本期华盛国际城国美电器、物流基地国美电器、陆良县国美电器、新百大国美电器数据业务由本期新增烽火4E1协转(DC)设备，经新建或利旧原有12芯光缆至就近基站的PTN640设备上，经本地PTN网络汇聚至滇东商城国美电器2F客户机房，再经本地PTN网络传送至曲靖市全球通大楼6楼PTN660-2设备上，再经省干传输设备至昆明高新区，从昆明高新区调通至昆明国美电器有限公司总部，全程调通曲靖市国美电器数据专线。福建省邮电规划设计院曲靖市国美电器数据专线方案网络拓扑图如下：福建省邮电规划设计院福建省邮电规划设计院2.2光缆引接方案经过实地查勘：本期工程需从曲靖农校基站敷设一条12芯光缆至华盛国际城国美电器3F机房。本期工程需从曲靖花果山基站敷设一条12芯光缆至物流基地国美电器2F机房。本期工程需从新世纪酒店基站敷设一条12芯光缆至新百大国美电器2F机房。本期工程需从滇东商城室分基站敷设一条12芯光缆至滇东商城国美电器2F机房。路由图如下：福建省邮电规划设计院福建省邮电规划设计院福建...
