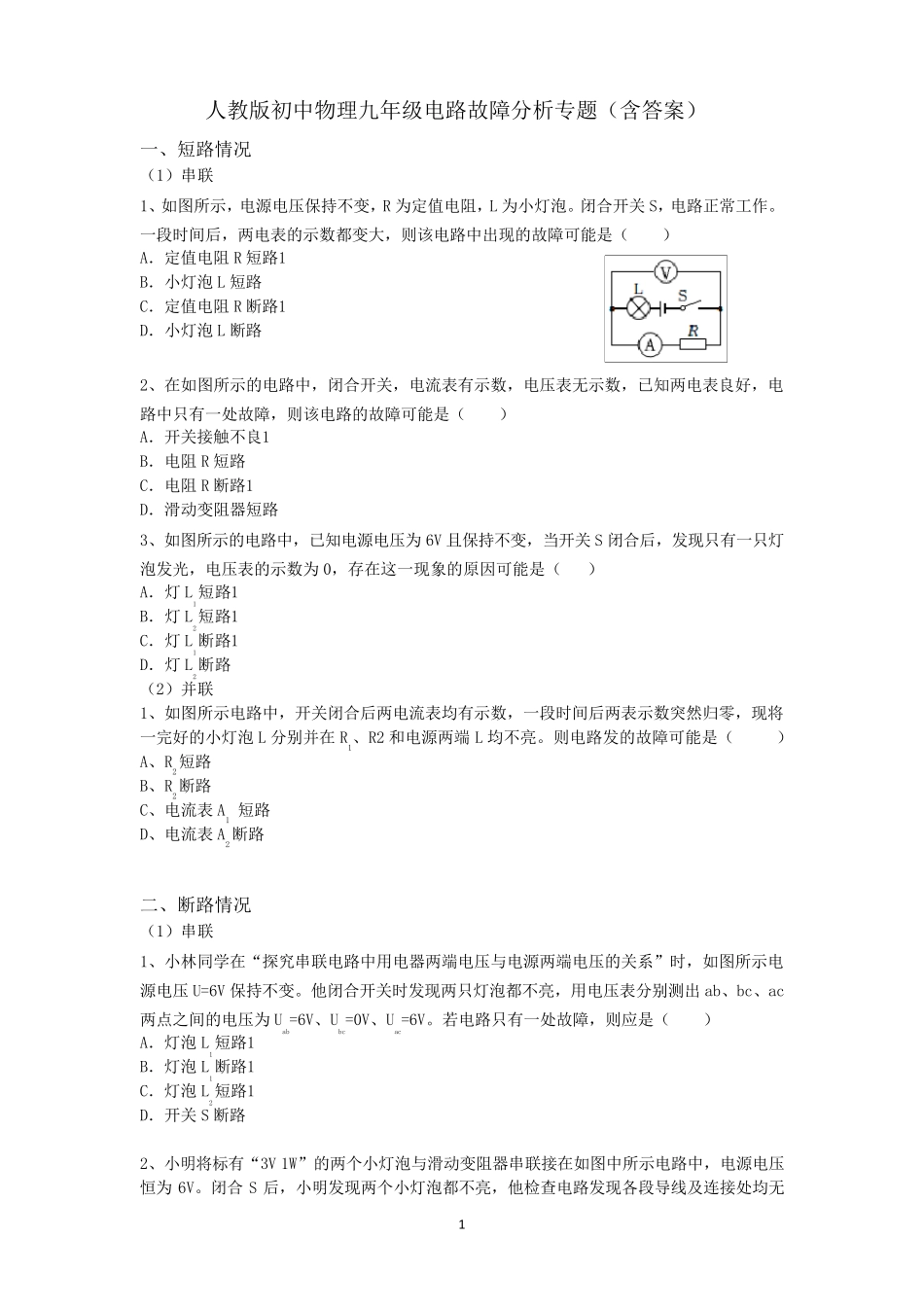

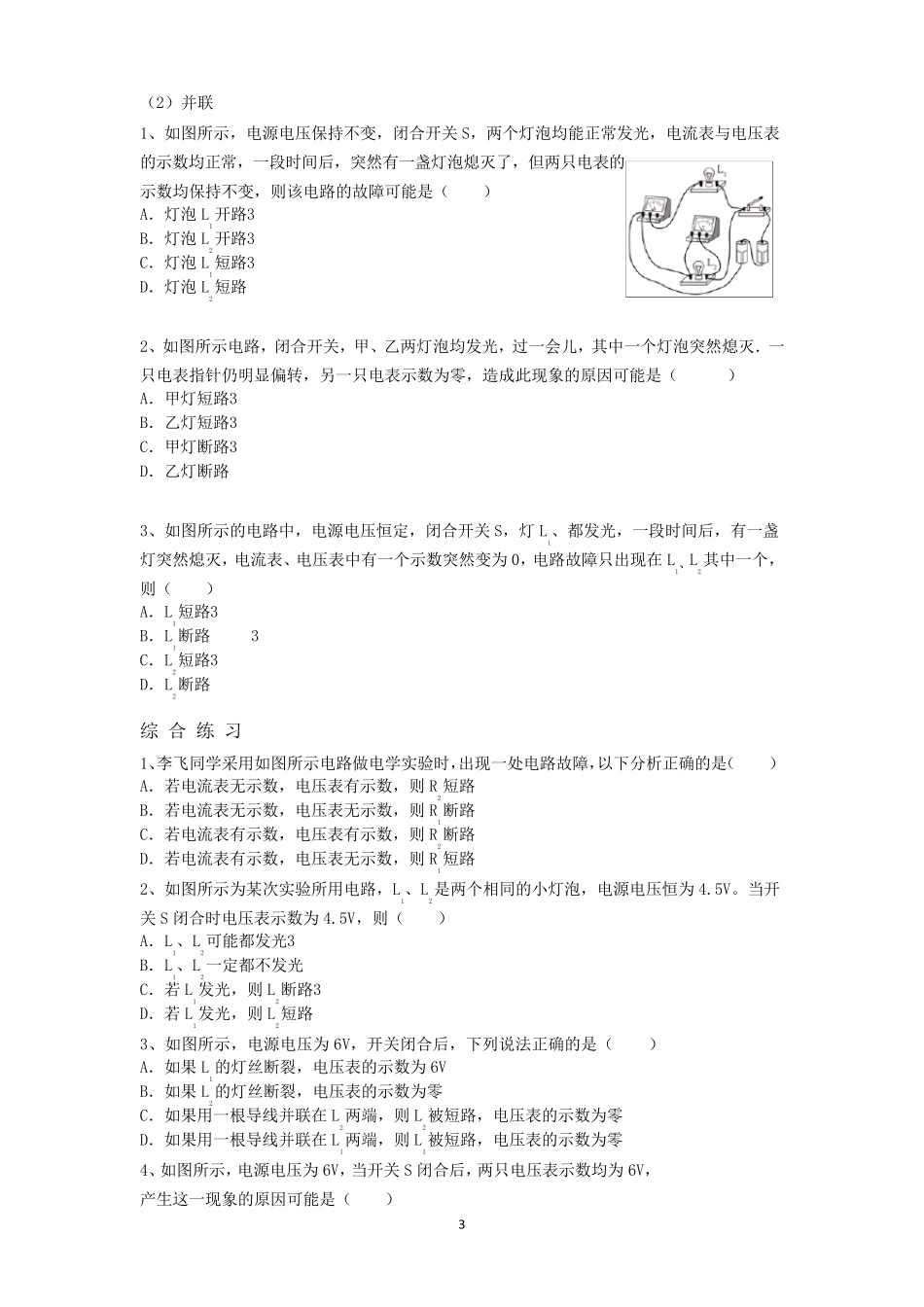

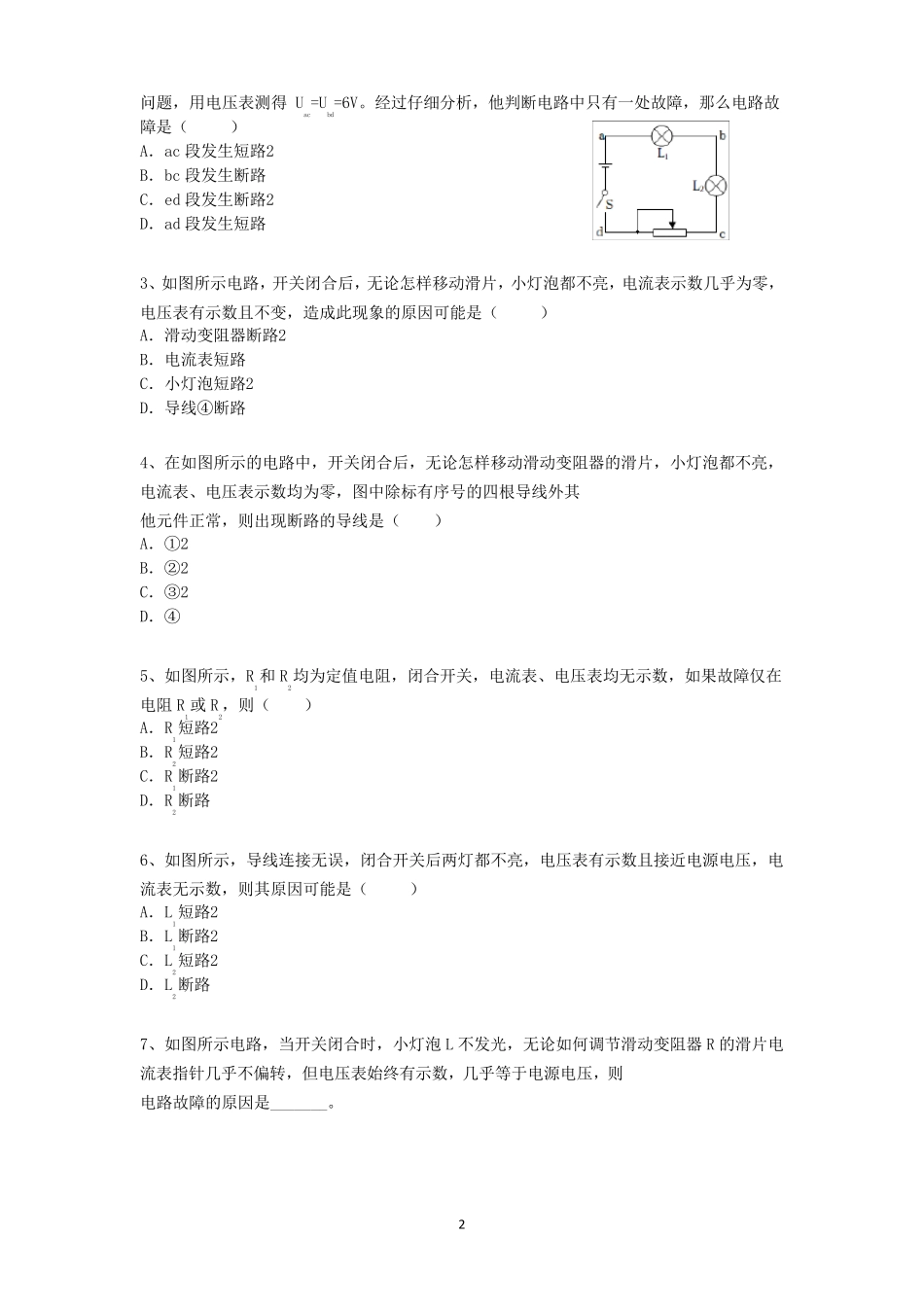

1 人教版初中物理九年级电路故障分析专题（含答案） 一、短路情况 （1）串联 1、如图所示，电源电压保持不变，R 为定值电阻，L 为小灯泡。闭合开关S，电路正常工作。一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（ ） A．定值电阻R 短路1 B．小灯泡L 短路 C．定值电阻R 断路1 D．小灯泡L 断路 2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（ ） A．开关接触不良1 B．电阻R 短路 C．电阻R 断路1 D．滑动变阻器短路 3、如图所示的电路中，已知电源电压为6V 且保持不变，当开关S 闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（ ） A．灯L1短路1 B．灯L2短路1 C．灯L1断路1 D．灯L2断路 （2）并联 1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L 分别并在R1、R2 和电源两端L 均不亮。则电路发的故障可能是（ ） A、R2短路 B、R2断路 C、电流表A1 短路 D、电流表A2断路 二、断路情况 （1）串联 1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V 保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ） A．灯泡L1短路1 B．灯泡L1断路1 C．灯泡L2短路1 D．开关S 断路 2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。闭合S 后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无 2 问题，用电压表测得Uac=Ubd=6V。经过仔细分析，他判断电路中只有一处故障，那么电路故障是（ ） A．ac 段发生短路2 B．bc 段发生断路 C．ed 段发生断路2 D．ad 段发生短路 3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（ ） A．滑动变阻器断路2 B．电流表短路 C．小灯泡短路2 D．导线④断路 4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（ ） A．①2 B．②2 C．③2 D．④ 5、如图所示，R1和...
