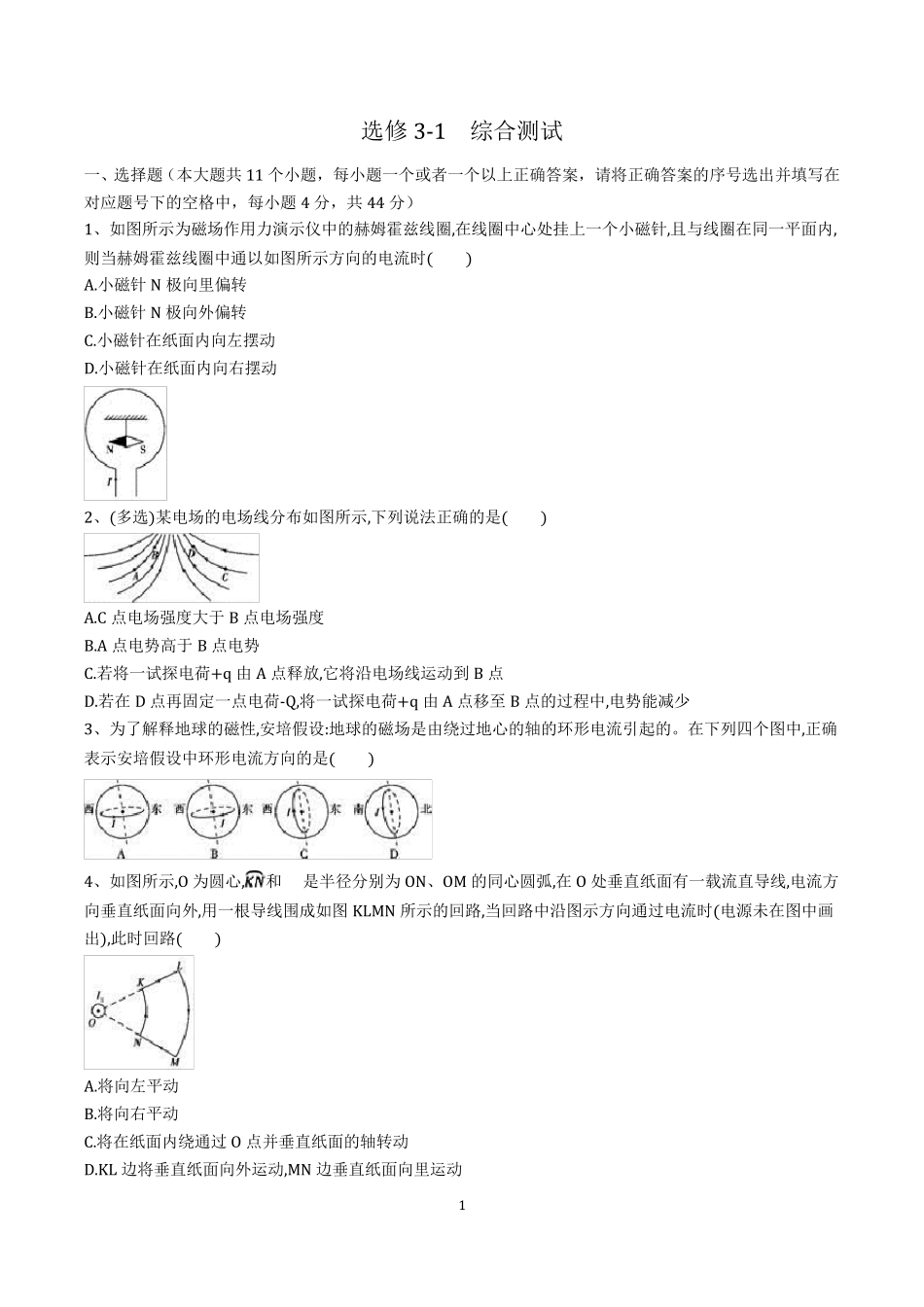

1 选修3-1 综合测试 一、选择题（本大题共 11 个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题 4 分，共 44 分） 1、如图所示为磁场作用力演示仪中的赫姆霍兹线圈,在线圈中心处挂上一个小磁针,且与线圈在同一平面内,则当赫姆霍兹线圈中通以如图所示方向的电流时( ) A.小磁针 N 极向里偏转 B.小磁针 N 极向外偏转 C.小磁针在纸面内向左摆动 D.小磁针在纸面内向右摆动 2、(多选)某电场的电场线分布如图所示,下列说法正确的是( ) A.C 点电场强度大于 B 点电场强度 B.A 点电势高于 B 点电势 C.若将一试探电荷+q由 A 点释放,它将沿电场线运动到 B 点 D.若在 D 点再固定一点电荷-Q,将一试探电荷+q由 A 点移至 B 点的过程中,电势能减少 3、为了解释地球的磁性,安培假设:地球的磁场是由绕过地心的轴的环形电流引起的。在下列四个图中,正确表示安培假设中环形电流方向的是( ) 4、如图所示,O 为圆心,和是半径分别为 ON、OM 的同心圆弧,在 O 处垂直纸面有一载流直导线,电流方向垂直纸面向外,用一根导线围成如图 KLMN 所示的回路,当回路中沿图示方向通过电流时(电源未在图中画出),此 时回路( ) A.将向左平动 B.将向右平动 C.将在纸面内绕通过 O 点并垂直纸面的轴转动 D.KL 边 将垂直纸面向外运动,MN 边 垂直纸面向里运动 2 5、(多选)将一束等离子体(即高温下电离的气体,含有大量带正电和带负电的粒子,而从整体来说呈中性)喷射入磁场,磁场中有两块金属板 A、B,这时金属板上就聚集电荷产生电压。在磁极配置如图所示的情况下,下述说法正确的是( ) A.金属板 A 上聚集正电荷,金属板 B 上聚集负电荷 B.金属板 A 上聚集负电荷,金属板 B 上聚集正电荷 C.金属板 B 的电势大于金属板 A 的电势 D.通过电阻 R 的电流方向是由 a 流向 b 6、如图所示,两虚线之间的空间存在着正交或平行的匀强电场 E 和匀强磁场 B,有一个带正电小球(电荷量为+q,质量为 m)从正交或平行的电磁混合场上方的某一高度自由落下,那么,带电小球不可能沿直线通过下列哪个电磁混合场( ) 7、(多选)如图电路中,A、B 为两块竖直放置的金属板,G 是一只静电计,开关 S 合上时,静电计张开一个角度,下述情况中可使指针张角增大的是( ) A.合上 S,使 A、B 两板靠近一些 B.合上 S,使 A、B 两板错开一些 C.断开 S,使 A、B 间距增大一些 D.断...
