人行景观桥工程钢结构吊装方案

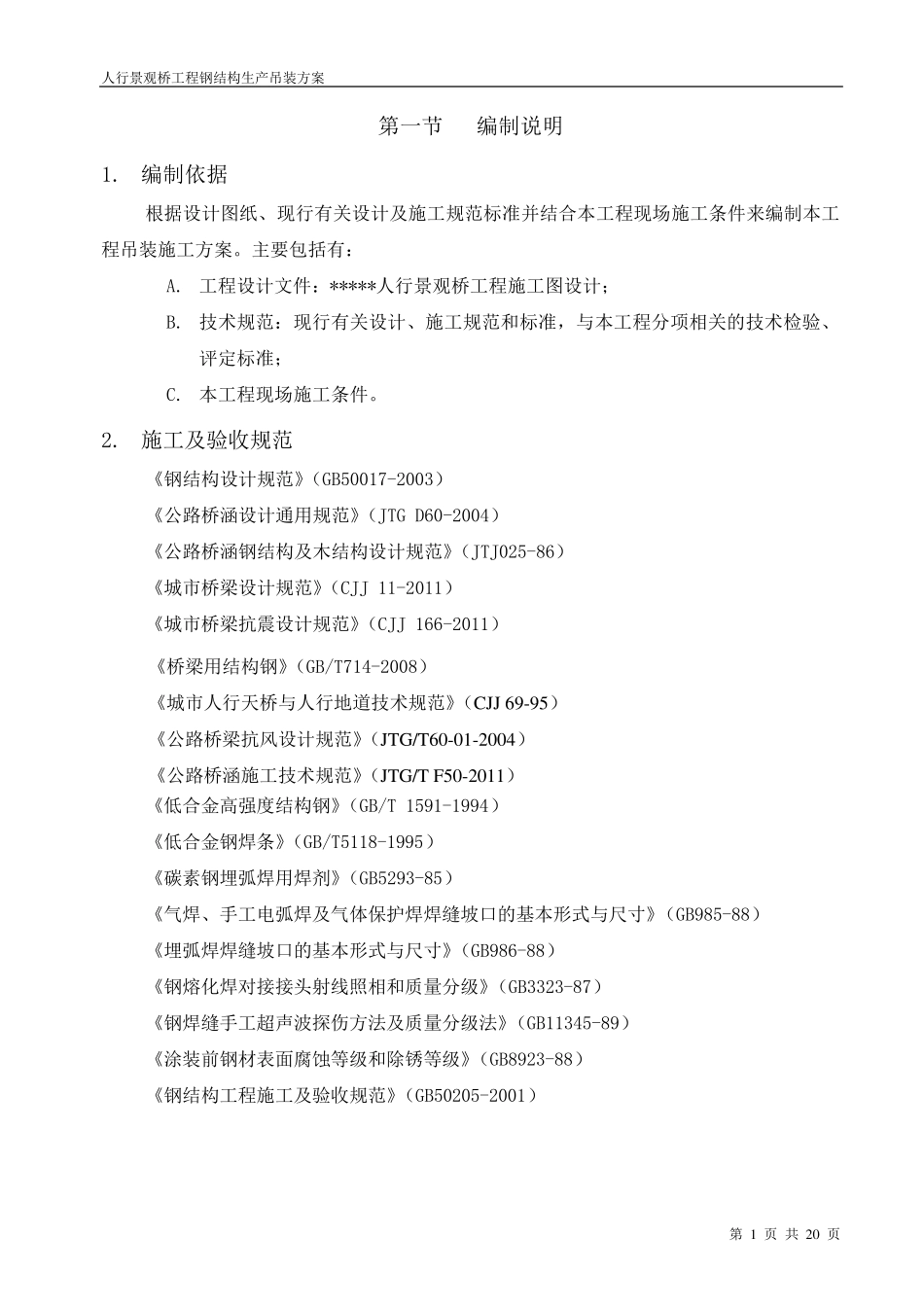

人行景观桥工程钢结构生产吊装方案 第 1 页 共 20 页 第一节 编制说明 1. 编制依据 根据设计图纸、现行有关设计及施工规范标准并结合本工程现场施工条件来编制本工程吊装施工方案。主要包括有： A. 工程设计文件：*****人行景观桥工程施工图设计； B. 技术规范：现行有关设计、施工规范和标准，与本工程分项相关的技术检验、评定标准； C. 本工程现场施工条件。 2. 施工及验收规范 《钢结构设计规范》（GB50017-2003） 《公路桥涵设计通用规范》（JTG D60-2004） 《公路桥涵钢结构及木结构设计规范》（JTJ025-86） 《城市桥梁设计规范》（CJJ 11-2011） 《城市桥梁抗震设计规范》（CJJ 166-2011） 《桥梁用结构钢》（GB/T714-2008） 《城市人行天桥与人行地道技术规范》（CJJ 69-95） 《公路桥梁抗风设计规范》（JT G/T 60-01-2004） 《公路桥涵施工技术规范》（JT G/T F50-2011） 《低合金高强度结构钢》（GB/T 1591-1994） 《低合金钢焊条》（GB/T5118-1995） 《碳素钢埋弧焊用焊剂》（GB5293-85） 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》（GB985-88） 《埋弧焊焊缝坡口的基本形式与尺寸》（GB986-88） 《钢熔化焊对接接头射线照相和质量分级》（GB3323-87） 《钢焊缝手工超声波探伤方法及质量分级法》（GB11345-89） 《涂装前钢材表面腐蚀等级和除锈等级》（GB8923-88） 《钢结构工程施工及验收规范》（GB50205-2001） 人 行 景 观 桥 工 程 钢 结 构 生 产 吊 装 方 案 第 2 页 共 20 页 第 二 节 工 程 概 况 1. 工 程 概 述 拟 建 人 行 景 观 桥 位 于 **县 城 中 心 区 ， 横 跨 **江 ， 西 起 沿 江 路 与 启 明 路 交 叉 口 附 近 ， 东 至天 岳 广 场 临 渊 路 。 桥 位 西 岸 为 老 城 区 ， 主 要 道 路 有 民 建 路 、 沿 江 路 、 启 明 路 ， 以 及 大 型 居 民区 、 建 设 中 的 沿 江 风 光 带 ， 西 侧 在 建 有 宏 远 城 开 发 商 项 目 ； 东 岸 为 县 城 新 城 区 ， 已 建 成 大 型文 化 广 场 — — 天 岳 广 场 、 大 型 居 民 区 。 人 行 景 观 桥 主 桥 为136+69m 的 中 承 式 钢 结 构 拱 桥 ， 跨 中 桥 宽 为6m ， 两 端 桥 宽 为8m 。...
