2021年余热锅炉检修施工方案

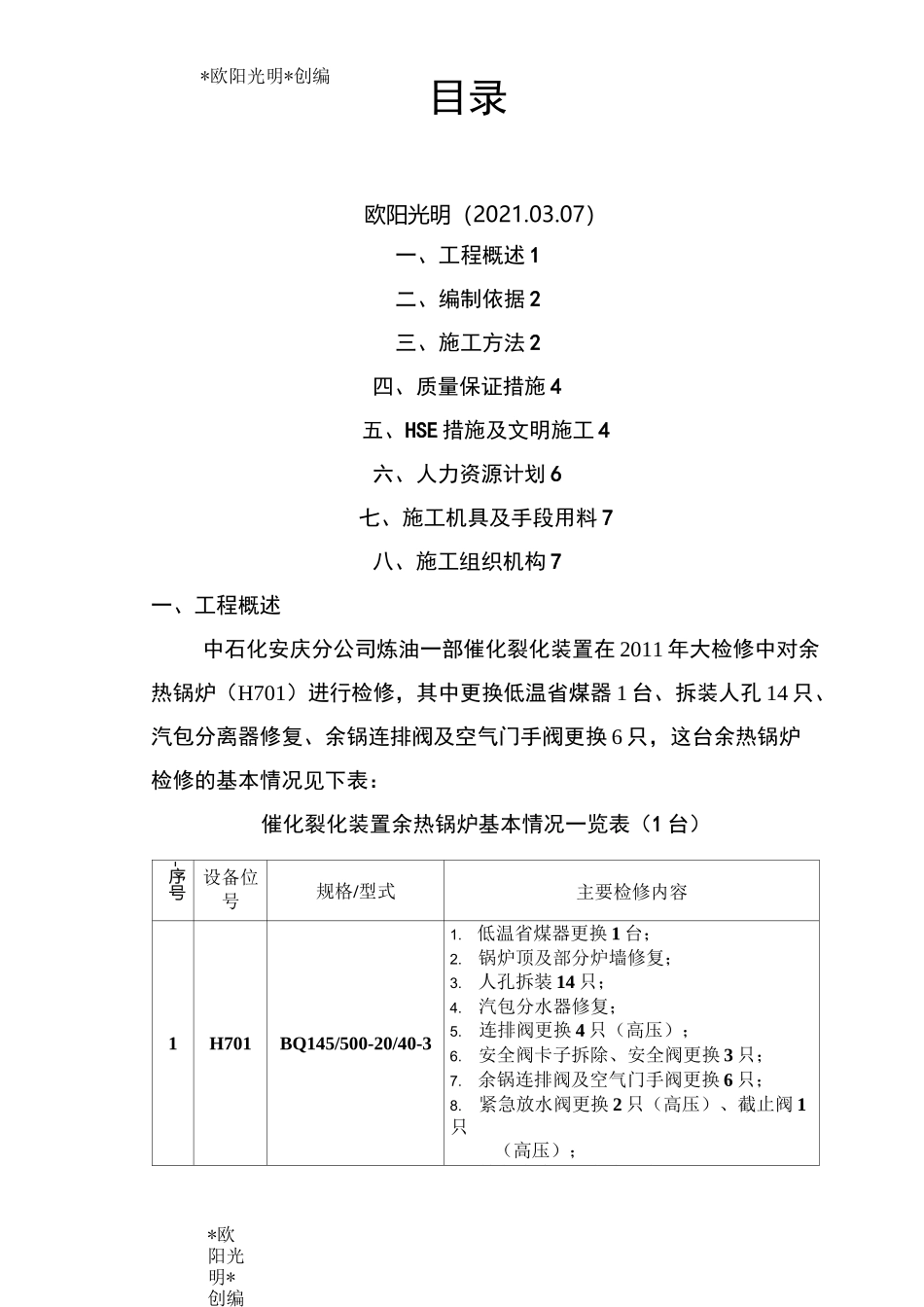

*欧阳光明*创编欧阳光明（2021.03.07）一、工程概述 1二、编制依据 2三、施工方法 2四、质量保证措施 4五、HSE 措施及文明施工 4六、人力资源计划 6七、施工机具及手段用料 7八、施工组织机构 7一、工程概述中石化安庆分公司炼油一部催化裂化装置在 2011 年大检修中对余热锅炉（H701）进行检修，其中更换低温省煤器 1 台、拆装人孔 14 只、汽包分离器修复、余锅连排阀及空气门手阀更换 6 只，这台余热锅炉检修的基本情况见下表：催化裂化装置余热锅炉基本情况一览表（1 台）-序号设备位号规格/型式主要检修内容1H701BQ145/500-20/40-31.低温省煤器更换 1 台；2.锅炉顶及部分炉墙修复；3.人孔拆装 14 只；4.汽包分水器修复；5.连排阀更换 4 只（高压）；6.安全阀卡子拆除、安全阀更换 3 只；7.余锅连排阀及空气门手阀更换 6 只；8.紧急放水阀更换 2 只（高压）、截止阀 1只（高压）；9.转灰线法兰拆装灰斗割开疏通后恢复。*欧阳光明*创编目录*欧阳光明*创编2021.03.07*欧阳光明*创编二、编制依据1. 催化裂化装置车间现场交底2.《石油化工施工安全技术规程》SH3505-19993.《蒸汽锅炉安全技术监察规程》三、施工方法3.1 检修前准备3.1.1 现场检修施工前应做好如下准备：3.1.1.1 掌握设备运行情况，准备设备好图纸和车间设备台帐等相关技术资料；3.1.1.2 准备好检修记录等表卡；3.1.1.3 准备好检修工机具、量具、材料和劳动保护等用品。3.1.2 现场检修前应完成下列工作：3.1.2.1《施工方案》已审批；3.1.2.2 各种施工作业票据已办理完毕；3.1.2.3 已组织施工人员对《施工方案》进行了学习；3.1.2.4 设备和与其连接管线之间已加盲板隔离，设备内部已经吹扫（蒸煮）、置换和清扫干净，符合安全检修条件。3.2焊接技术要求3.2.1所有焊接工作必须由持证焊工担任。3.2.2 施焊前应清除坡口表面及周围的油污、铁锈等脏物。焊后及时清理熔渣和飞溅物。3.2.3 焊接环境出现下列情况之一时，必须采取有效防护措施，否则禁止施焊。a 手工电焊时风速大于 8m/s,气体保护焊时风速大于 2m/s。b 相对湿度大于 90%。3.2.4 焊接完毕后，待焊缝冷却后进行外观检查。焊缝成型良2021.03.07*欧阳光明*创编 2021.03.072021.03.07*欧阳光明*创编 2021.03.07 好。焊缝表面不得有裂纹、焊瘤等缺陷，焊缝表面清理后不得留有熔渣与飞溅物。3.3 余热锅炉检修施工基本程序（1）由技术人员根据车间交底对施工人员进行技术交底；（2...
