海湾联网调试手册范本

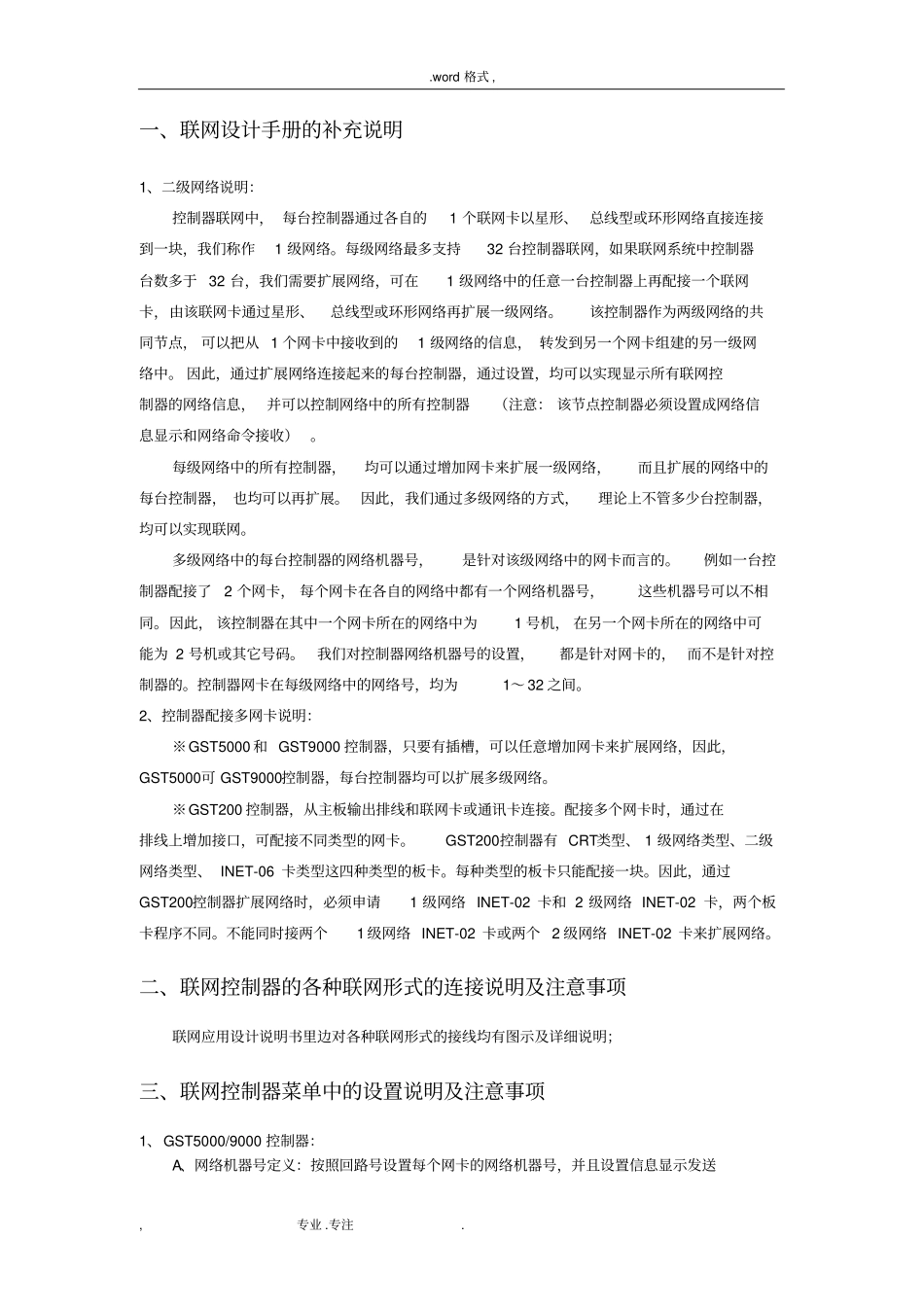

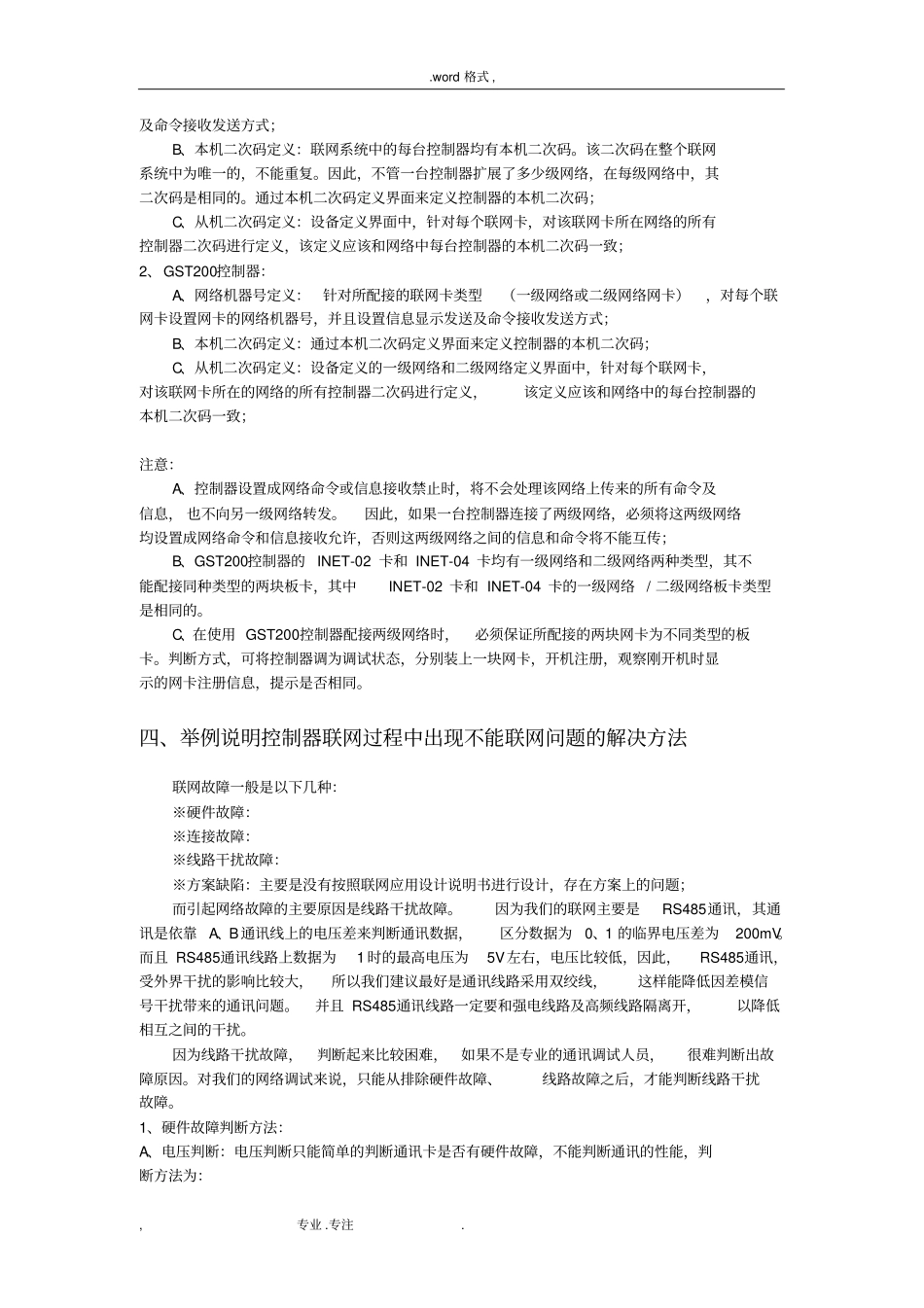

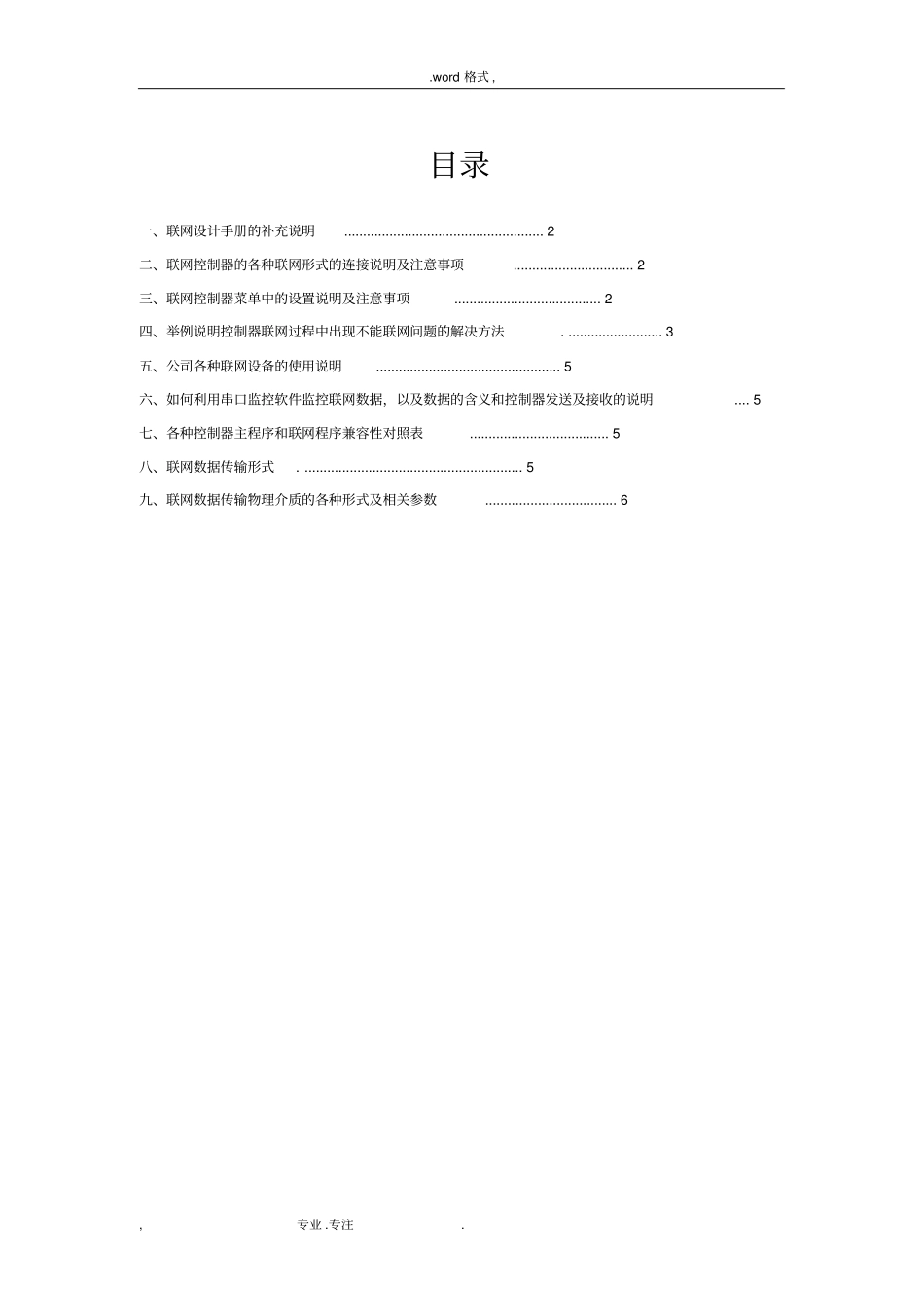

.word 格式 , , 专业 .专注. 目录一、联网设计手册的补充说明..................................................... 2二、联网控制器的各种联网形式的连接说明及注意事项................................ 2三、联网控制器菜单中的设置说明及注意事项 ....................................... 2四、举例说明控制器联网过程中出现不能联网问题的解决方法. ......................... 3五、公司各种联网设备的使用说明................................................. 5六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 .... 5七、各种控制器主程序和联网程序兼容性对照表 ..................................... 5八、联网数据传输形式. .......................................................... 5九、联网数据传输物理介质的各种形式及相关参数 ................................... 6.word 格式 , , 专业 .专注. 一、联网设计手册的补充说明1、二级网络说明：控制器联网中， 每台控制器通过各自的1 个联网卡以星形、 总线型或环形网络直接连接到一块，我们称作1 级网络。每级网络最多支持32 台控制器联网，如果联网系统中控制器台数多于 32 台，我们需要扩展网络，可在1 级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。该控制器作为两级网络的共同节点， 可以把从 1 个网卡中接收到的1 级网络的信息， 转发到另一个网卡组建的另一级网络中。 因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息， 并可以控制网络中的所有控制器（注意： 该节点控制器必须设置成网络信息显示和网络命令接收） 。每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器， 也均可以再扩展。 因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。例如一台控制器配接了2 个网卡， 每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。因此， 该控制器在其中一个网卡所在的网络中为1 号机， 在另一个网卡所在的网络中可能为 2 号机或其它号码。我们对控制器网络机器号的设置，都是针对网卡的， 而不是针对控制器的。控制器网卡...
