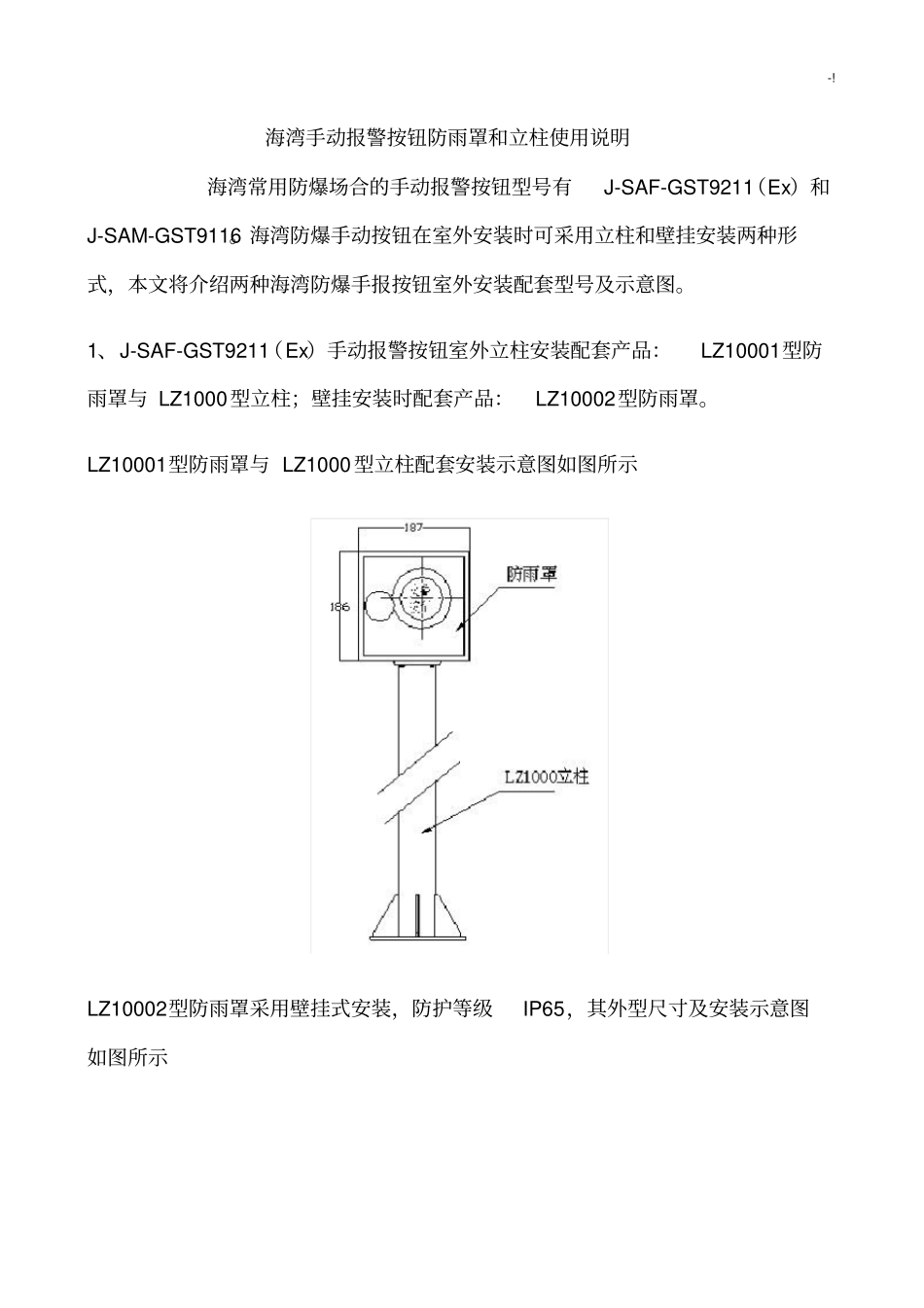

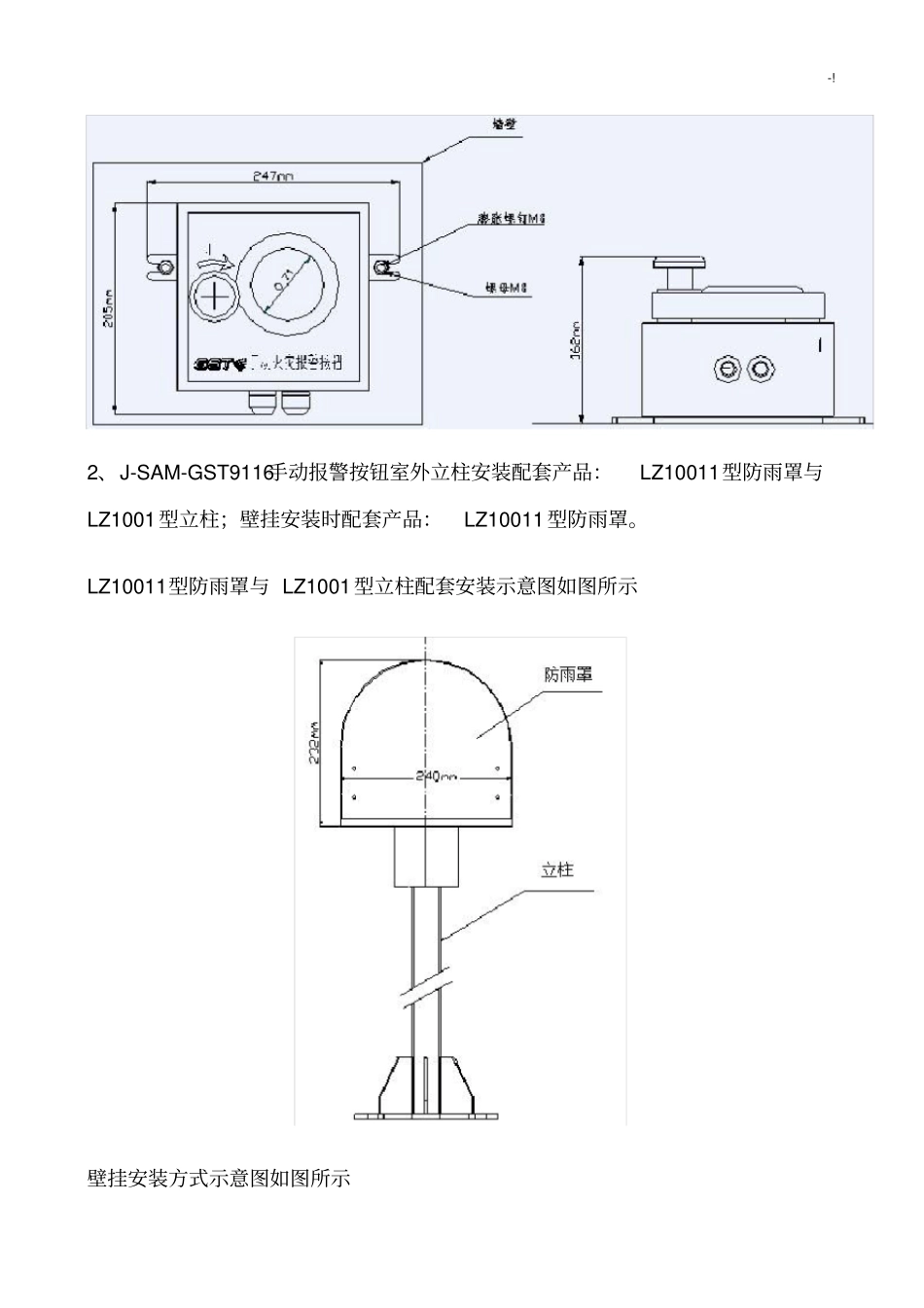

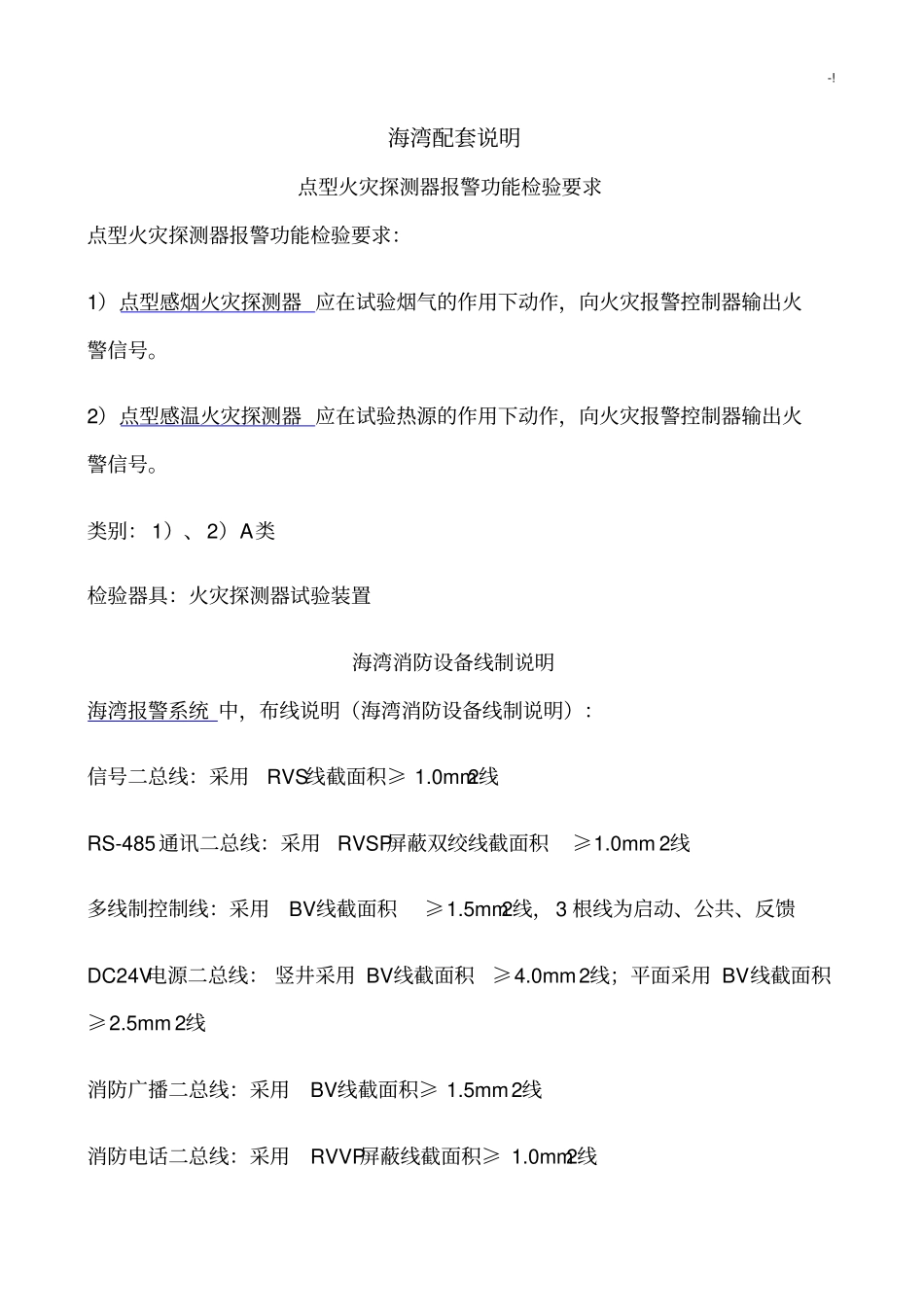

-! 海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：1）点型感烟火灾探测器 应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。2）点型感温火灾探测器 应在试验热源的作用下动作，向火灾报警控制器输出火警信号。类别： 1）、2）A类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统 中，布线说明（海湾消防设备线制说明）：信号二总线：采用RVS线截面积≥ 1.0mm2线RS-485通讯二总线：采用RVSP屏蔽双绞线截面积≥1.0mm 2线多线制控制线：采用BV线截面积≥1.5mm2线，3 根线为启动、公共、反馈DC24V电源二总线： 竖井采用 BV线截面积≥4.0mm 2线；平面采用 BV线截面积≥2.5mm 2线消防广播二总线：采用BV线截面积≥ 1.5mm 2线消防电话二总线：采用RVVP屏蔽线截面积≥ 1.0mm2线-! 海湾手动报警按钮防雨罩和立柱使用说明海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211（Ex）和J-SAM-GST9116。海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。1、J-SAF-GST9211（Ex）手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与 LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。LZ10001型防雨罩与 LZ1000型立柱配套安装示意图如图所示LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示-! 2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。LZ10011型防雨罩与 LZ1001型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示-! 海湾电话插孔 8312 接线末端接 4.7k Ω 终端电阻海湾 GST-LD-8312消防电话插孔端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，最末端电话插孔XT2接线端子接 4.7k Ω 终端电阻。-! GST-LD-8312插孔需配套 8304 电话接口使用GST-LD-8312消防电话插孔需通过GST-LD-8304消防电话接口接入消防电话系统，不能直接接入消防电话总线。多个8312 消防电话插孔可并连使用，接线方便、灵活。每只GST-LD-8304消防电话接口最多可连接100 只消防电话插孔。GST-TS-100A电话分机与 8304 电话接口配合使用每个 GST-TS-100A型消防电话分机需要配接1 个 GST-LD-8304 型消防电话接口。将电话线插头插入GST-LD-8304型消防电话接口的电话插孔内。-! GST-QK...
