涂刷施工方案及安全技术措施

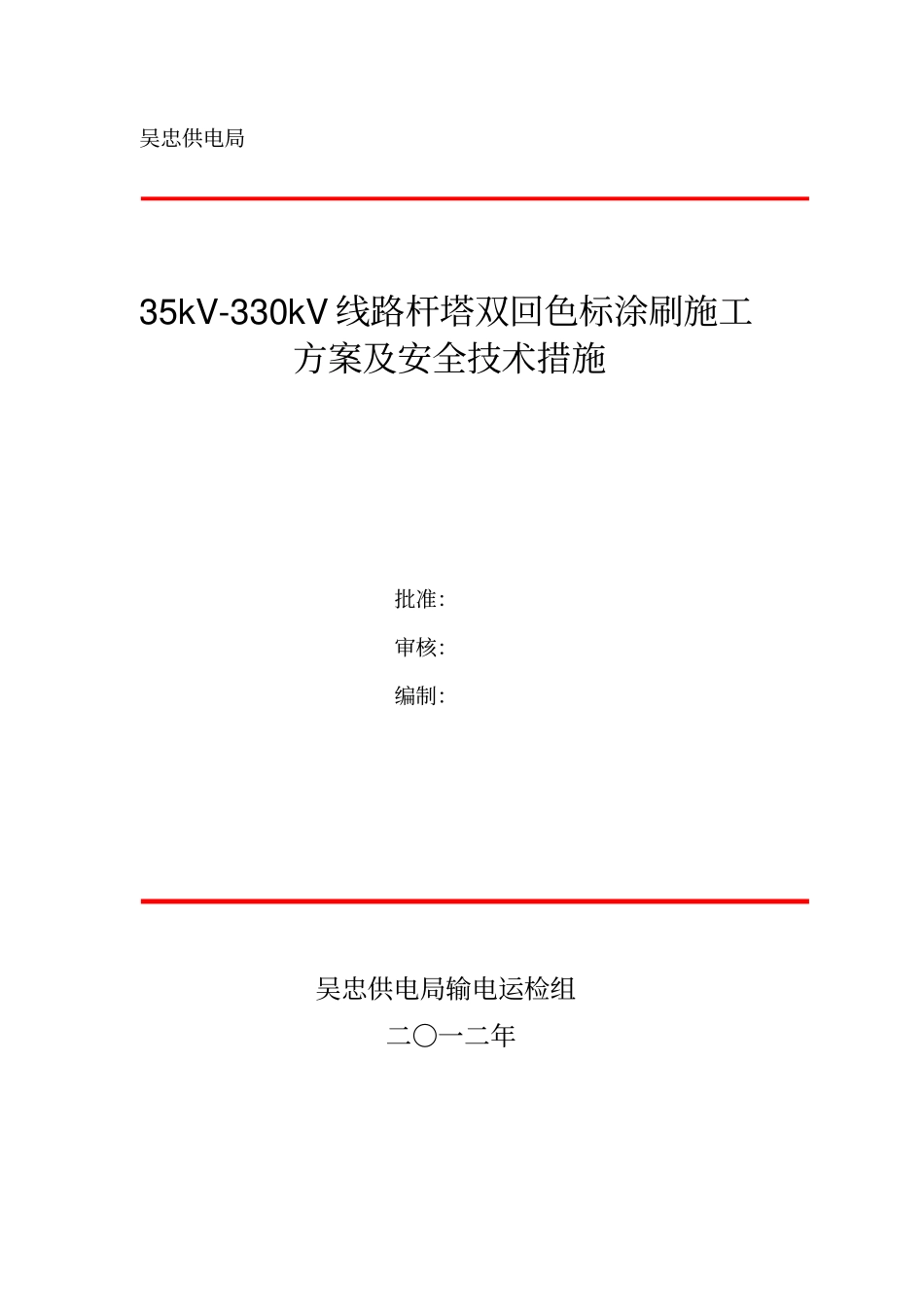

涂刷施工方案及安全技术措施_第1页
1/15

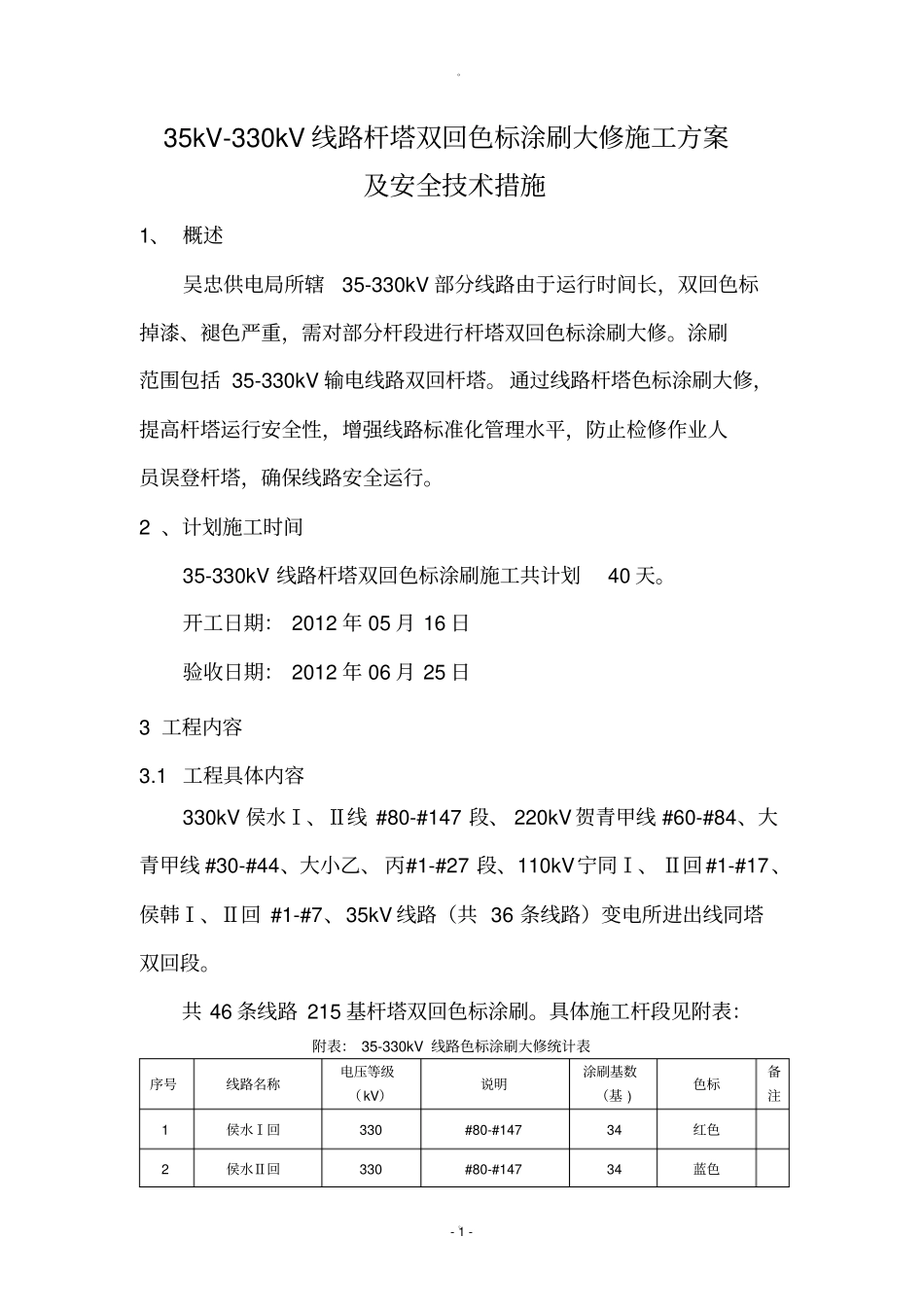

涂刷施工方案及安全技术措施_第2页
2/15

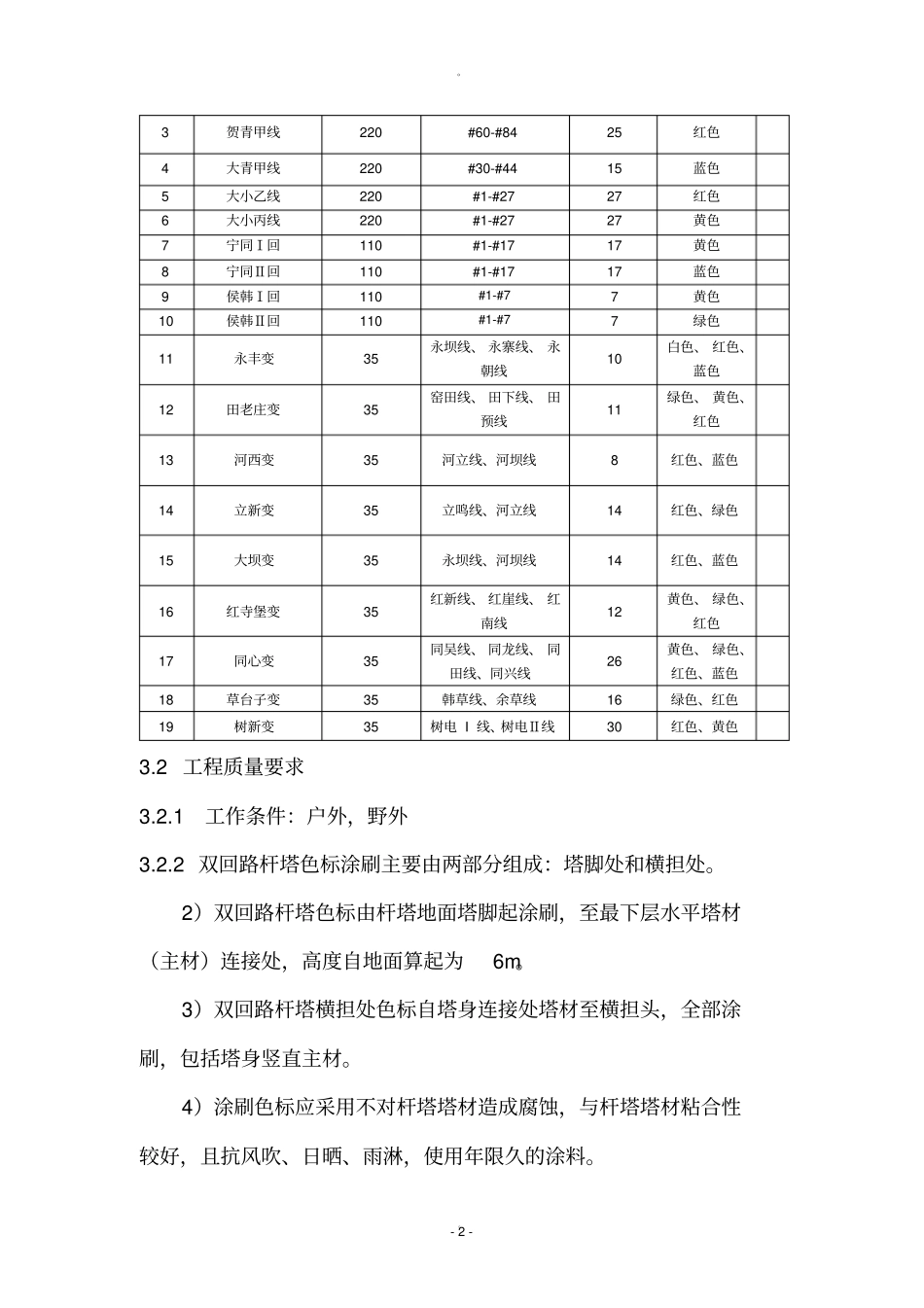

涂刷施工方案及安全技术措施_第3页
3/15
吴忠供电局35kV-330kV 线路杆塔双回色标涂刷施工方案及安全技术措施批准:审核:编制:吴忠供电局输电运检组二〇一二年。。- 1 - 35kV-330kV 线路杆塔双回色标涂刷大修施工方案及安全技术措施1、 概述吴忠供电局所辖35-330kV 部分线路由于运行时间长,双回色标掉漆、褪色严重,需对部分杆段进行杆塔双回色标涂刷大修。涂刷范围包括 35-330kV 输电线路双回杆塔。通过线路杆塔色标涂刷大修,提高杆塔运行安全性,增强线路标准化管理水平,防止检修作业人员误登杆塔,确保线路安全运行。2 、计划施工时间35-330kV 线路杆塔双回色标涂刷施工共计划40 天。开工日期: 2012 年 05 月 16 日验收日期: 2012 年 06 月 25 日3 工程内容3.1 工程具体内容330kV 侯水Ⅰ、Ⅱ线 #80-#147 段、 220kV 贺青甲线 #60-#84、大青甲线 #30-#44、大小乙、 丙#1-#27 段、110kV宁同Ⅰ、 Ⅱ回#1-#17、侯韩Ⅰ、Ⅱ回 #1-#7、35kV 线路(共 36 条线路)变电所进出线同塔双回段。共 46 条线路 215 基杆塔双回色标涂刷。具体施工杆段见附表:附表: 35-330kV 线路色标涂刷大修统计表序号线路名称电压等级(kV)说明涂刷基数(基 ) 色标备注1 侯水Ⅰ回330 #80-#147 34 红色2 侯水Ⅱ回330 #80-#147 34 蓝色。。- 2 - 3 贺青甲线220 #60-#84 25 红色4 大青甲线220 #30-#44 15 蓝色5 大小乙线220 #1-#27 27 红色6 大小丙线220 #1-#2727 黄色7 宁同Ⅰ回110 #1-#1717 黄色8 宁同Ⅱ回110 #1-#1717 蓝色9 侯韩Ⅰ回110 #1-#7 7 黄色10 侯韩Ⅱ回110 #1-#77 绿色11 永丰变35 永坝线、 永寨线、 永朝线10 白色、 红色、蓝色12 田老庄变35 窑田线、 田下线、 田预线11 绿色、 黄色、红色13 河西变35 河立线、河坝线8 红色、蓝色14 立新变35 立鸣线、河立线14 红色、绿色15 大坝变35 永坝线、河坝线14 红色、蓝色16 红寺堡变35 红新线、 红崖线、 红南线12 黄色、 绿色、红色17 同心变35 同吴线、 同龙线、 同田线、同兴线26 黄色、 绿色、红色、蓝色18 草台子变35 韩草线、余草线16 绿色、红色19 树新变35 树电 I 线、树电Ⅱ线30 红色、黄色3.2 工程质量要求3.2.1 工作条件:户外,野外3.2.2 双回路杆塔色标涂刷主要由两部分组成:塔脚处和横担处。2)双回路杆塔色标由杆塔地面塔脚起涂刷,至最下层水平塔材(主材)连接处,高度自地面算起为6m。3)双...
