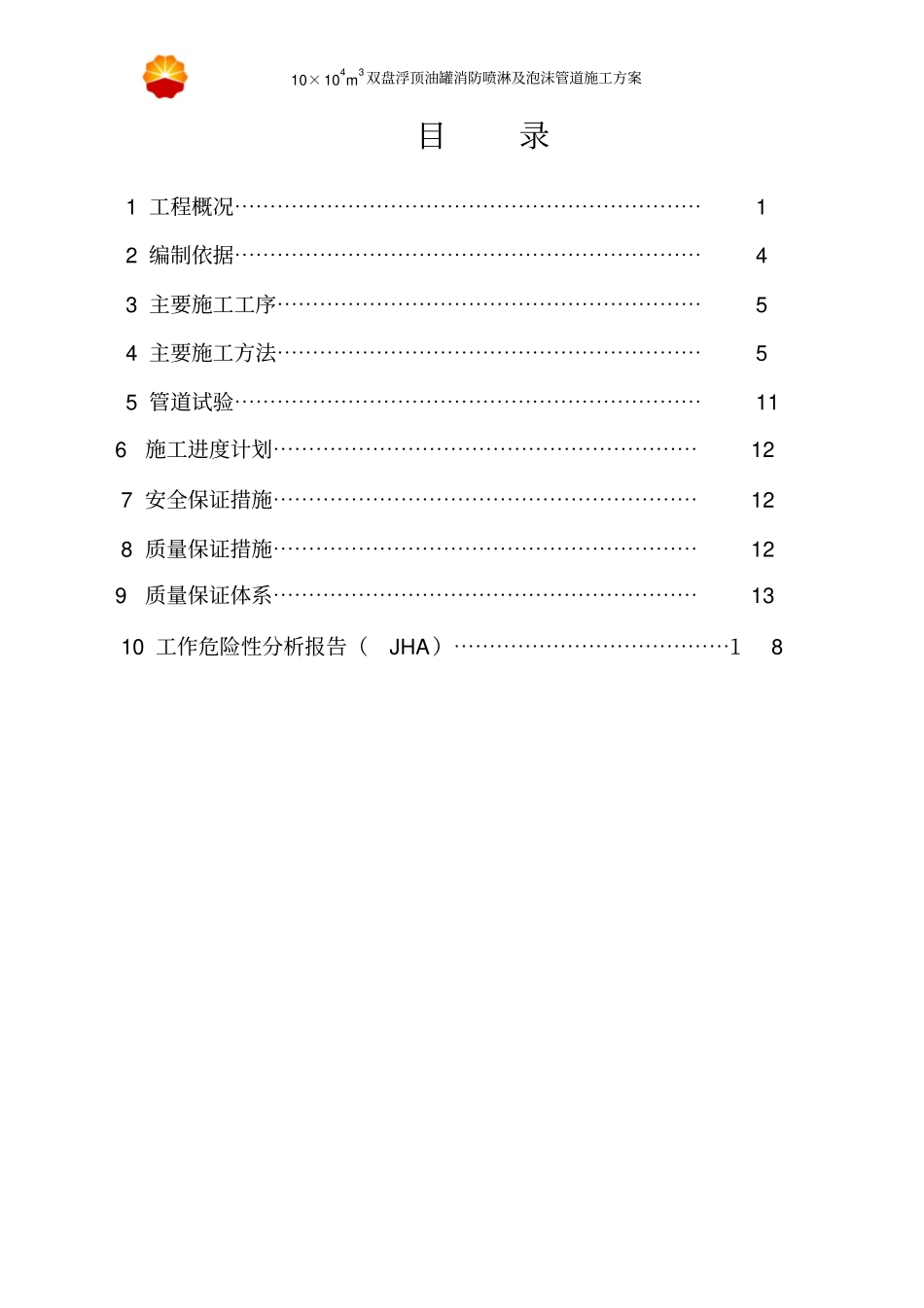

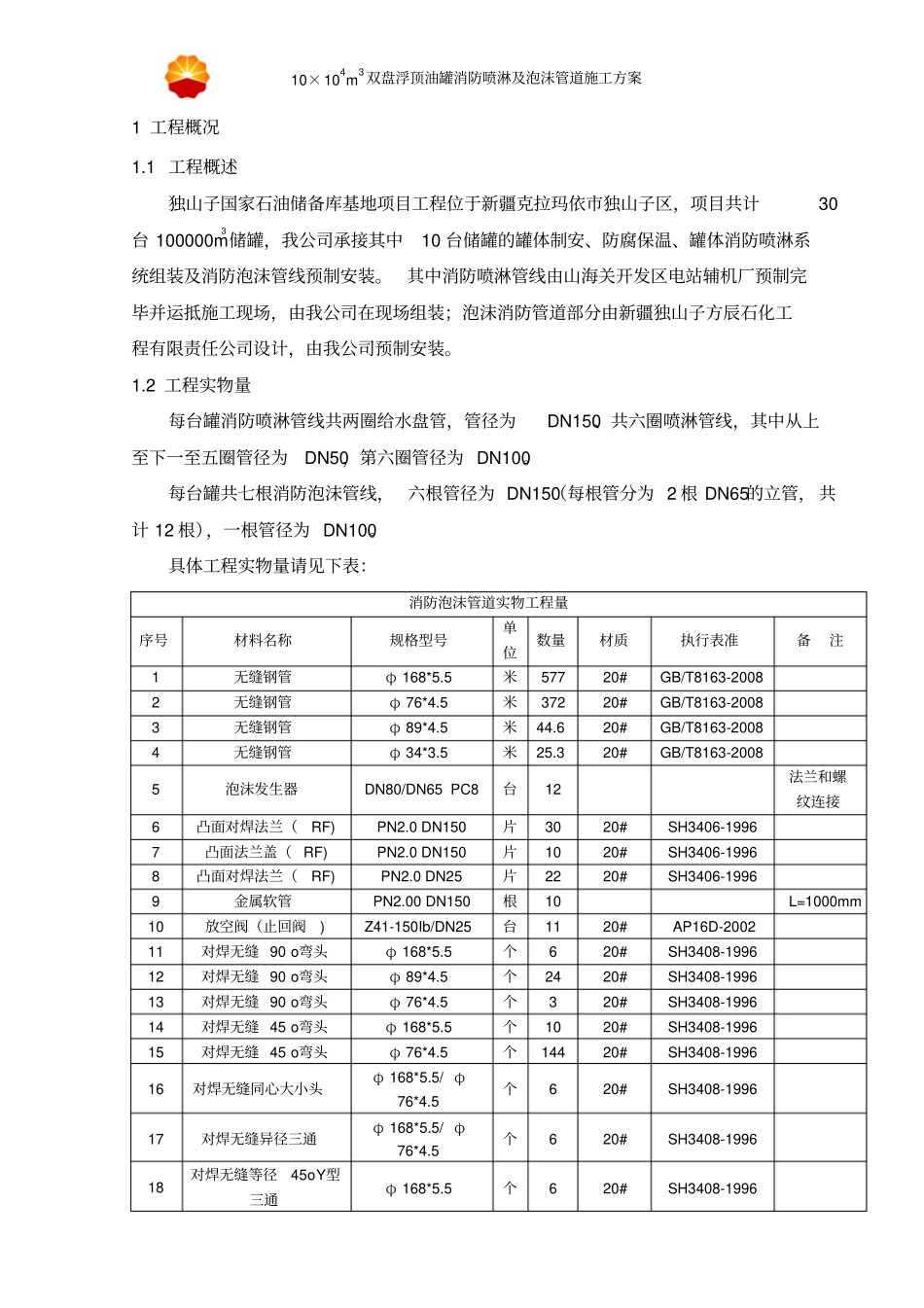

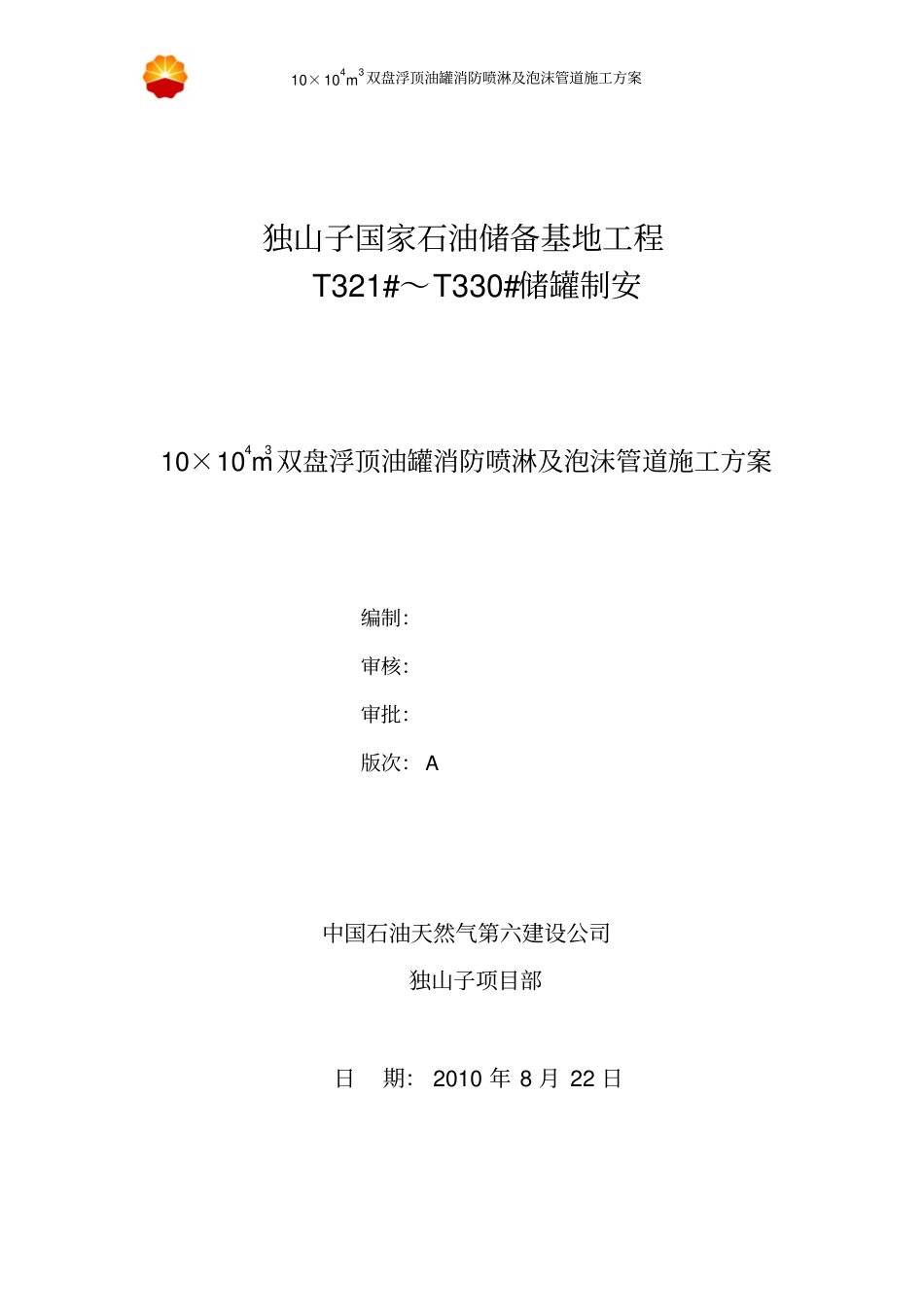

10×104m3 双盘浮顶油罐消防喷淋及泡沫管道施工方案独山子国家石油储备基地工程T321#～T330#储罐制安10×104m3 双盘浮顶油罐消防喷淋及泡沫管道施工方案编制：审核：审批：版次： A 中国石油天然气第六建设公司独山子项目部日期： 2010 年 8 月 22 日10×104m3 双盘浮顶油罐消防喷淋及泡沫管道施工方案目录1 工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2 编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 3 主要施工工序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 4 主要施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 5 管道试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 6 施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 7 安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯128 质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 9 质量保证体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 10 工作危险性分析报告（JHA）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 10×104m3 双盘浮顶油罐消防喷淋及泡沫管道施工方案1 工程概况1.1 工程概述独山子国家石油储备库基地项目工程位于新疆克拉玛依市独山子区，项目共计30台 100000m3 储罐，我公司承接其中10 台储罐的罐体制安、防腐保温、罐体消防喷淋系统组装及消防泡沫管线预制安装。其中消防喷淋管线由山海关开发区电站辅机厂预制完毕并运抵施工现场，由我公司在现场组装；泡沫消防管道部分由新疆独山子方辰石化工程有限责任公司设计，由我公司预制安装。1.2 工程实物量每台罐消防喷淋管线共两圈给水盘管，管径为DN150、共六圈喷淋管线，其中从上至下一至五圈管径为DN50，第六圈管径为 DN100。每台罐共七根消防泡沫管线， 六根管径为 DN150（每根管分为 2 根 DN65的立管， 共计 12 根），一根管径为 DN100。具体工程实物量请见下表：消防泡沫管道实物工程量序号材料名称规格型号单位数量材质执行表准备注1 无缝钢管φ 168*5.5 米577 20# GB/T8163-2008 2 无缝钢管φ 76*4.5 米372 20# GB/T8163-2008 3 无缝钢管φ 89*4.5 米44.6 20# GB/T8163-2008 4 无缝钢管φ 34*3.5 米25.3 20# GB/T8163-2008 5 泡沫发生器DN80/DN65 PC8 台12 法兰和螺纹连接6 凸面对焊法兰（RF) PN2.0 DN150 片30 20# SH3406-1996 7 凸面法兰盖（ RF) PN2.0 DN150 片10 20# SH3406-199...
