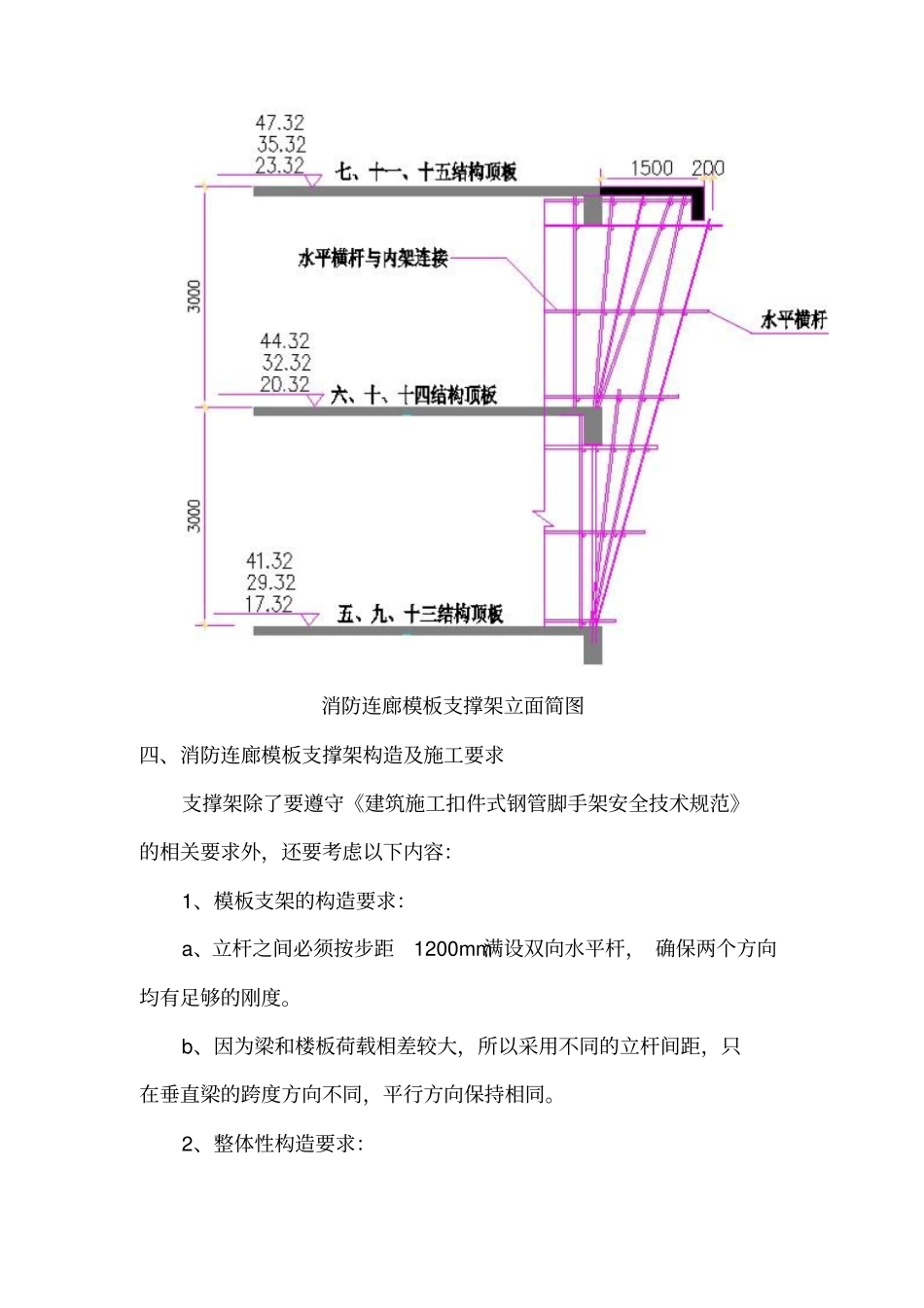

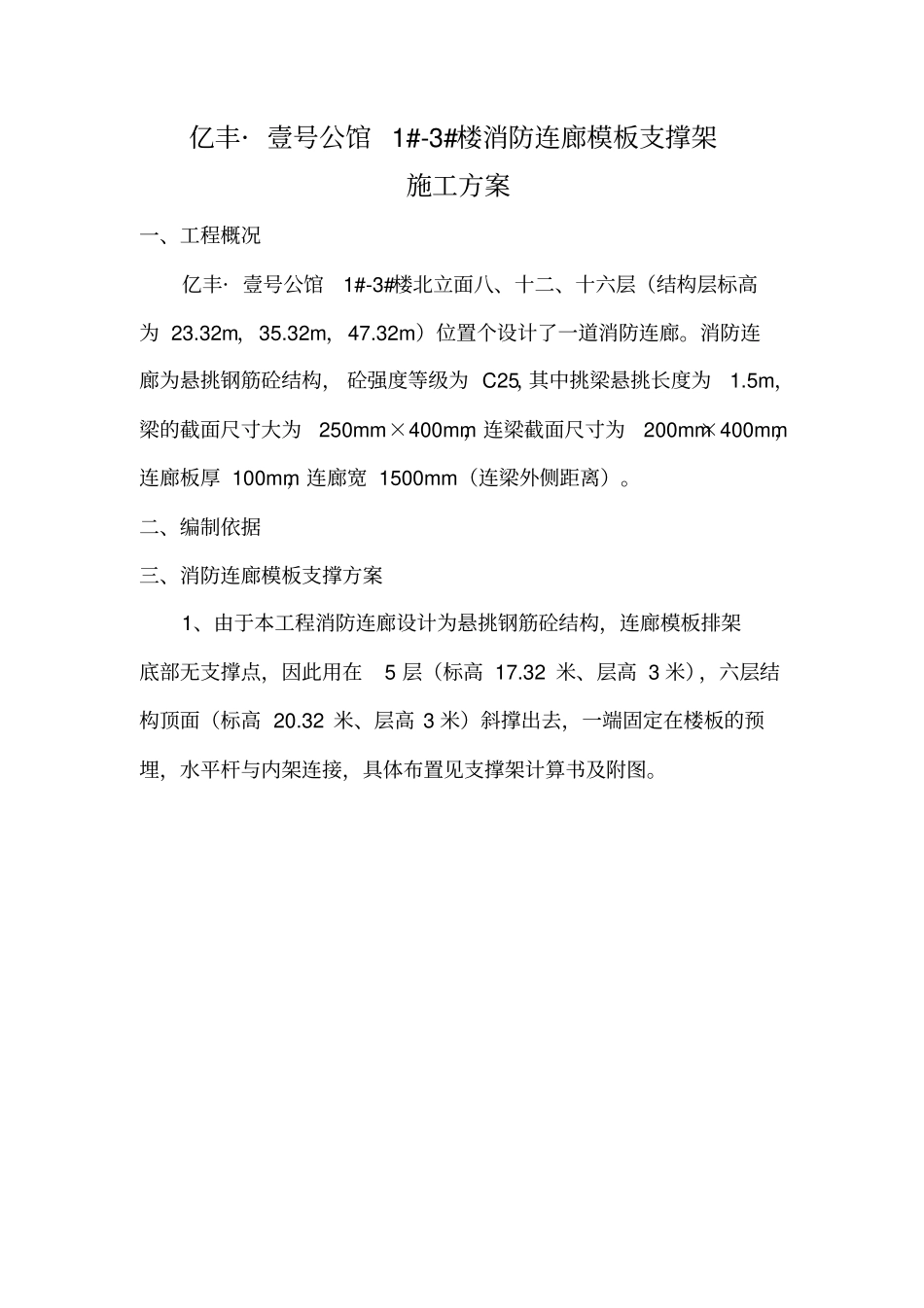

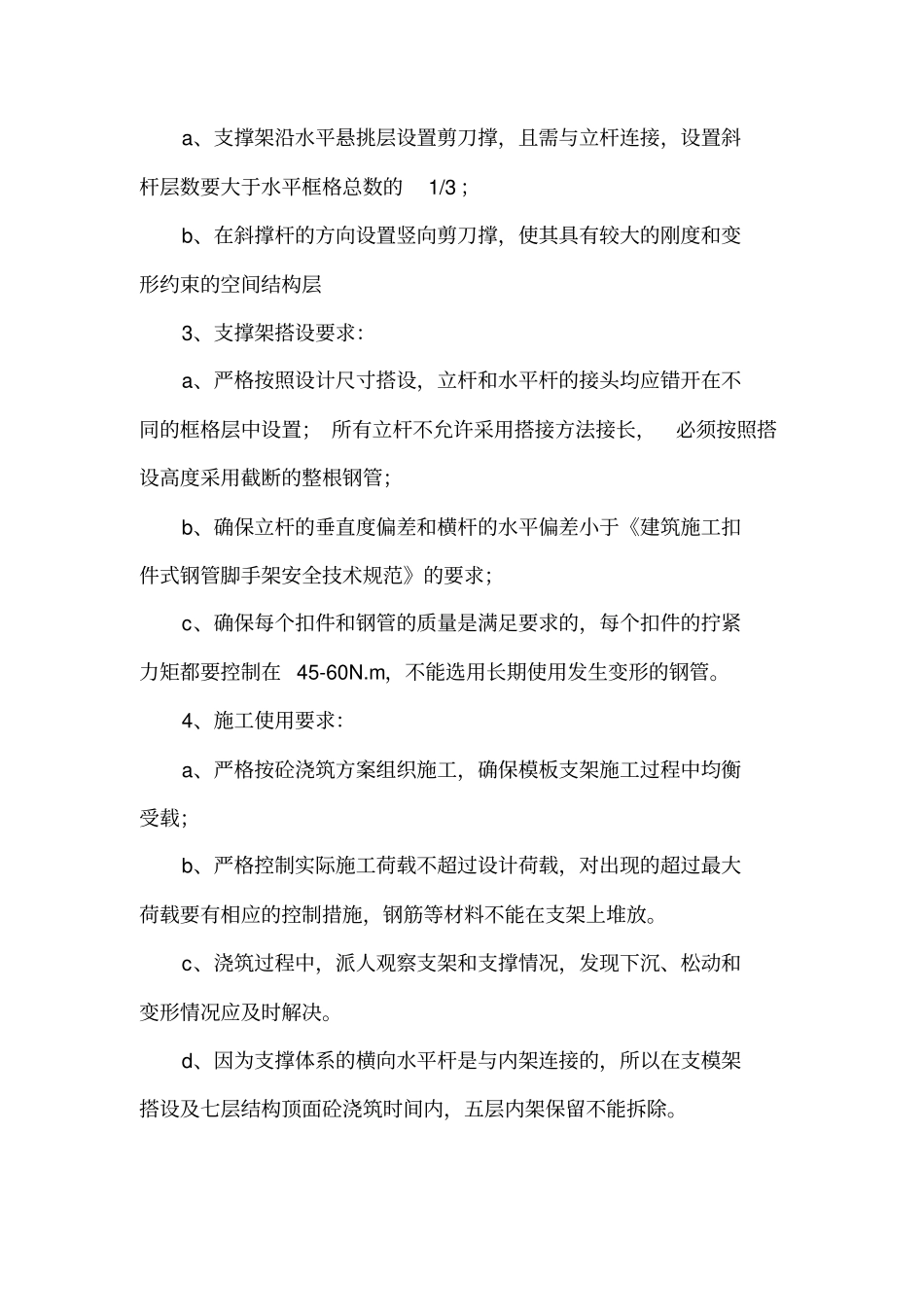

亿丰· 壹号公馆 1#-3#楼消防连廊模板支撑架施工方案一、工程概况亿丰· 壹号公馆1#-3#楼北立面八、十二、十六层(结构层标高为 23.32m,35.32m,47.32m)位置个设计了一道消防连廊。消防连廊为悬挑钢筋砼结构, 砼强度等级为 C25,其中挑梁悬挑长度为1.5m,梁的截面尺寸大为250mm×400mm,连梁截面尺寸为200mm×400mm,连廊板厚 100mm,连廊宽 1500mm(连梁外侧距离)。二、编制依据三、消防连廊模板支撑方案1、由于本工程消防连廊设计为悬挑钢筋砼结构,连廊模板排架底部无支撑点,因此用在5 层(标高 17.32 米、层高 3 米),六层结构顶面(标高 20.32 米、层高 3 米)斜撑出去,一端固定在楼板的预埋,水平杆与内架连接,具体布置见支撑架计算书及附图。消防连廊模板支撑架立面简图四、消防连廊模板支撑架构造及施工要求支撑架除了要遵守《建筑施工扣件式钢管脚手架安全技术规范》的相关要求外,还要考虑以下内容:1、模板支架的构造要求:a、立杆之间必须按步距1200mm满设双向水平杆, 确保两个方向均有足够的刚度。b、因为梁和楼板荷载相差较大,所以采用不同的立杆间距,只在垂直梁的跨度方向不同,平行方向保持相同。2、整体性构造要求:a、支撑架沿水平悬挑层设置剪刀撑,且需与立杆连接,设置斜杆层数要大于水平框格总数的1/3 ;b、在斜撑杆的方向设置竖向剪刀撑,使其具有较大的刚度和变形约束的空间结构层3、支撑架搭设要求:a、严格按照设计尺寸搭设,立杆和水平杆的接头均应错开在不同的框格层中设置; 所有立杆不允许采用搭接方法接长,必须按照搭设高度采用截断的整根钢管;b、确保立杆的垂直度偏差和横杆的水平偏差小于《建筑施工扣件式钢管脚手架安全技术规范》的要求;c、确保每个扣件和钢管的质量是满足要求的,每个扣件的拧紧力矩都要控制在 45-60N.m,不能选用长期使用发生变形的钢管。4、施工使用要求:a、严格按砼浇筑方案组织施工,确保模板支架施工过程中均衡受载;b、严格控制实际施工荷载不超过设计荷载,对出现的超过最大荷载要有相应的控制措施,钢筋等材料不能在支架上堆放。c、浇筑过程中,派人观察支架和支撑情况,发现下沉、松动和变形情况应及时解决。d、因为支撑体系的横向水平杆是与内架连接的,所以在支模架搭设及七层结构顶面砼浇筑时间内,五层内架保留不能拆除。面板的最大应力计算值为0.803 N/mm2 小于面板的抗弯强度设计值 13 N/mm2,满足要求 ! 面板的最大挠度计算值0.028...
