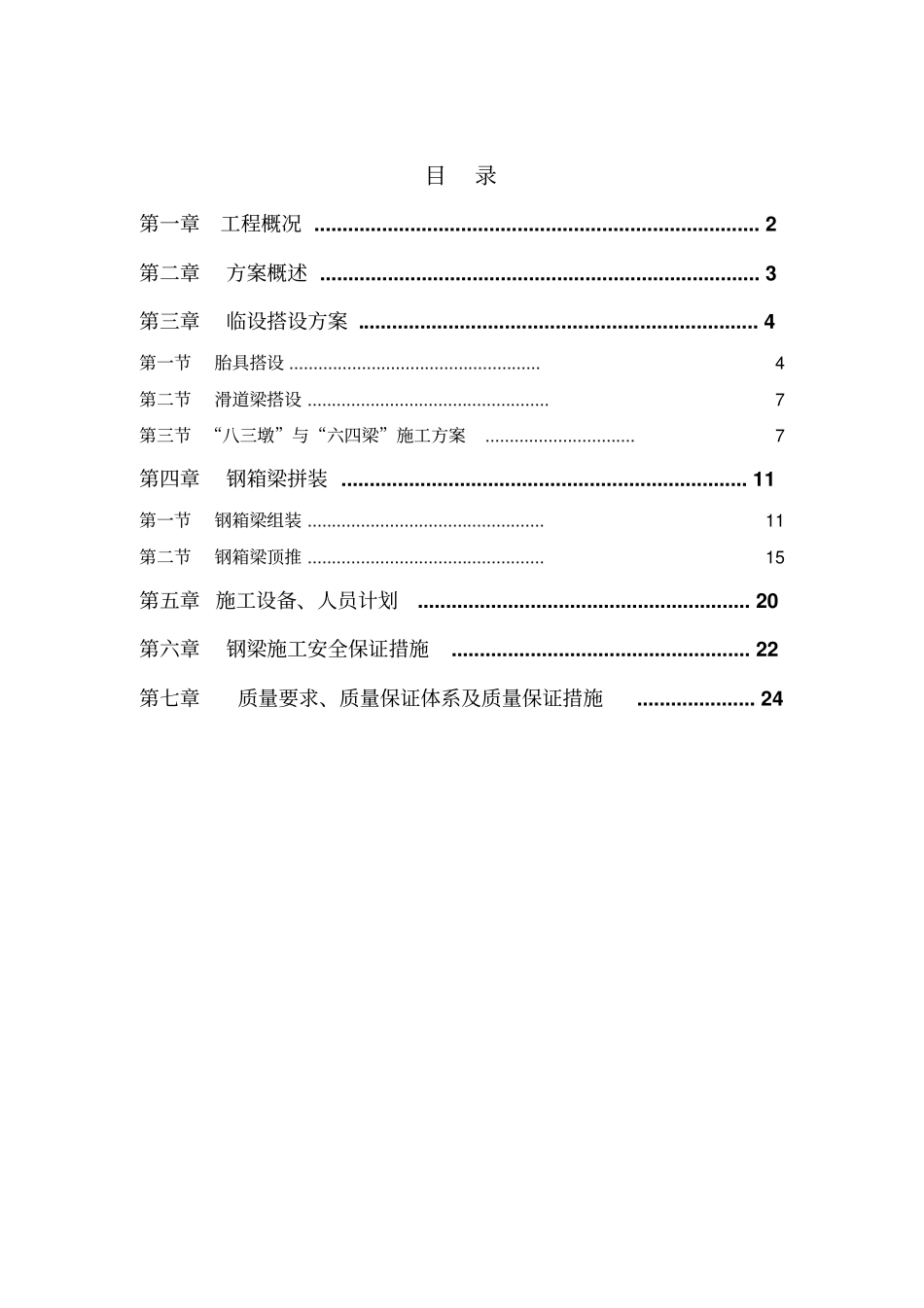

目录第一章工程概况 ............................................................................... 2第二章方案概述 .............................................................................. 3第三章临设搭设方案 ....................................................................... 4第一节胎具搭设 .................................................... 4第二节滑道梁搭设 .................................................. 7第三节 “八三墩”与“六四梁”施工方案............................... 7第四章钢箱梁拼装 ........................................................................ 11第一节钢箱梁组装 ................................................. 11第二节钢箱梁顶推 ................................................. 15第五章 施工设备、人员计划 ........................................................... 20第六章钢梁施工安全保证措施 ..................................................... 22第七章质量要求、质量保证体系及质量保证措施 ..................... 24第一章工程概况1概述1.1、项目名称： K46+190.183 1-70 900 浮图峪大桥1.2、编制依据：浮图峪桥变更设计1.3、建设地点：张石高速公路涞源（张保界）至曲阳（保石界）涞源至涞水段2 主桥构造本桥半幅由 3 片主梁构成，每片主梁截面采用单箱单室，中心距4.0m，主梁截面由预制开口钢箱梁和现浇混凝土桥面通过抗剪连接器组成，钢箱梁底宽为2.2 米，结构中心线处梁高2.6 米，桥面板厚 0.4m，主梁结构中心线处全高3.0m；单幅桥面板宽 12.75 米。桥面横坡通过腹板不等高形成， 钢箱底板横向均为水平，桥面铺装等厚。主桥钢箱梁 6 条线呈扇形分布， 1 线到 6 线长度逐渐增加，各线低腹长度见下表编号长度（mm）宽度（mm）备注1 线钢箱梁69470 2200 2 线钢箱梁69631 22003 线钢箱梁69792 22004 线钢箱梁70115 22005 线钢箱梁70276 22006 线钢箱梁70436 2200全桥预制钢梁共分啊A、B、C 3个制作段，分别为（ 22.94+24+22.94）米。第二章方案概述由于本工程钢桥施工段被群山环绕，只有一个铁路涵洞能通往施工现场，且该涵洞宽度和高度非常有限， 不具备整桥运输吊装的条件，通过优化方案， 我们最终决定将钢桥解体，散件运输到现场后在现场搭设临时胎架、吊装...
