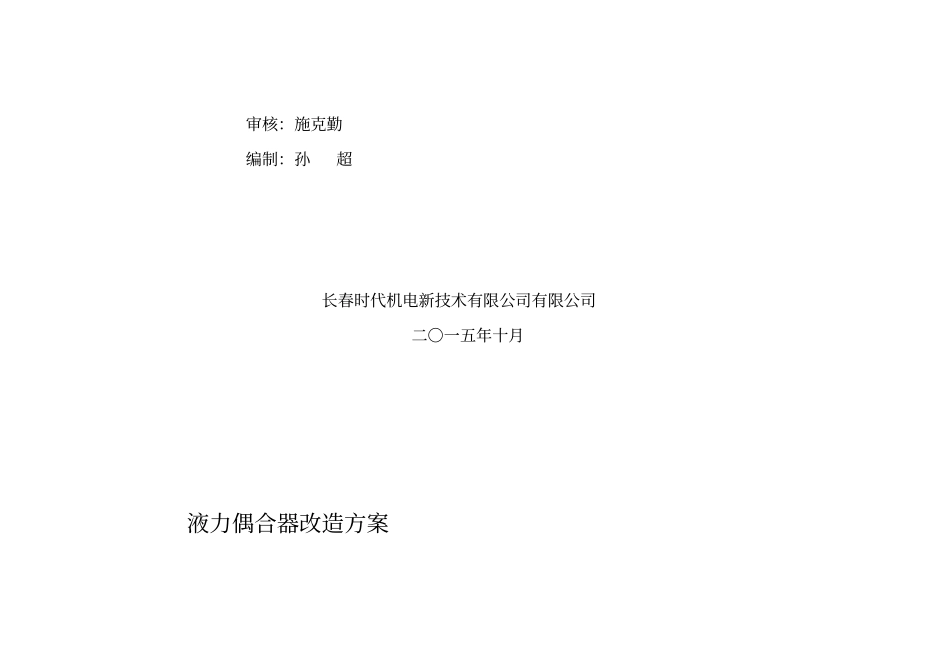

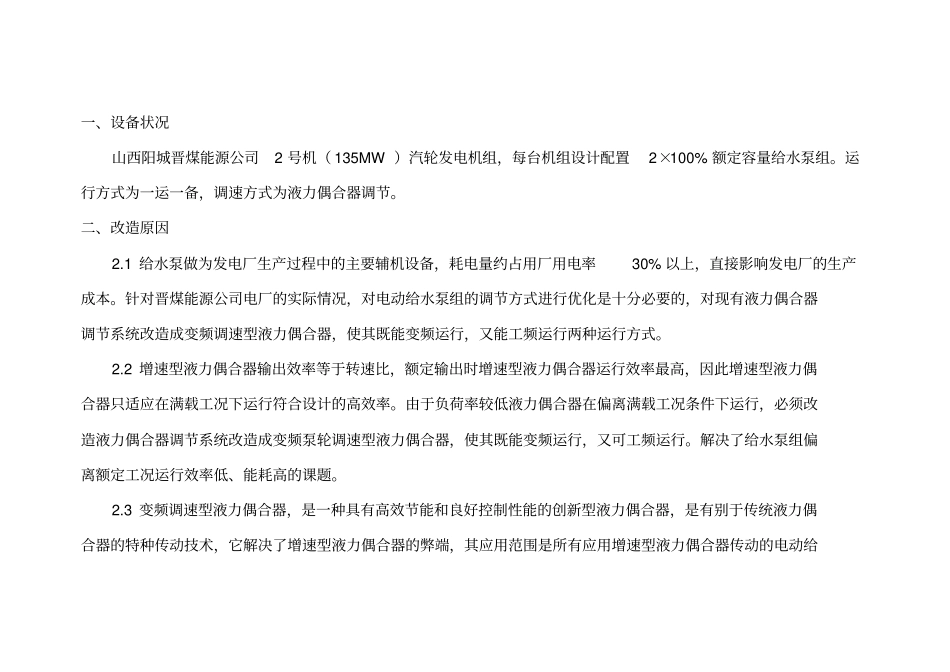

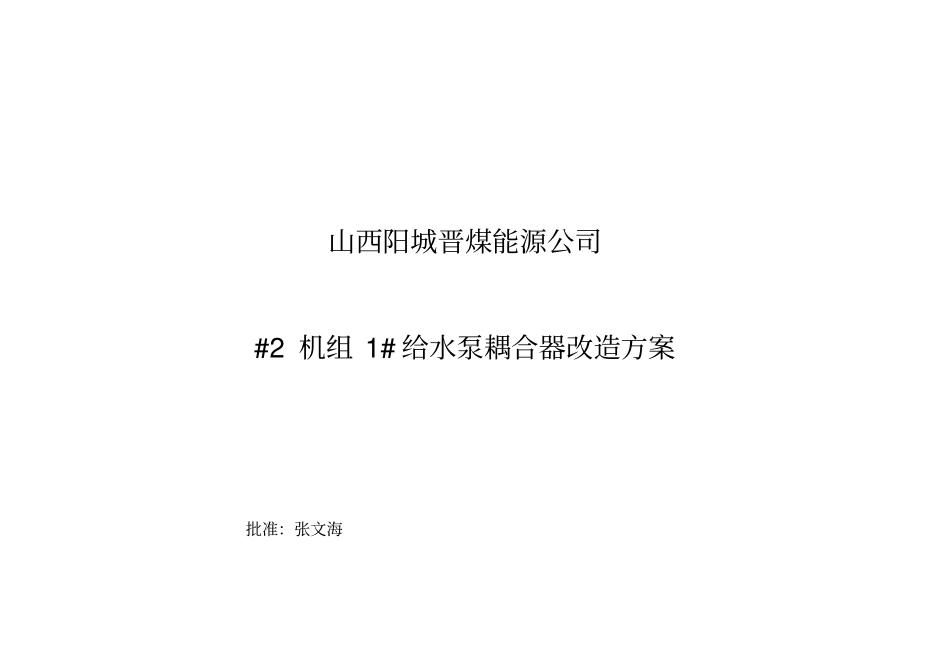

山西阳城晋煤能源公司#2 机组 1# 给水泵耦合器改造方案批准：张文海审核：施克勤编制：孙超长春时代机电新技术有限公司有限公司二〇一五年十月液力偶合器改造方案一、设备状况山西阳城晋煤能源公司2 号机（ 135MW ）汽轮发电机组，每台机组设计配置2×100% 额定容量给水泵组。运行方式为一运一备，调速方式为液力偶合器调节。二、改造原因2.1 给水泵做为发电厂生产过程中的主要辅机设备，耗电量约占用厂用电率30% 以上，直接影响发电厂的生产成本。针对晋煤能源公司电厂的实际情况，对电动给水泵组的调节方式进行优化是十分必要的，对现有液力偶合器调节系统改造成变频调速型液力偶合器，使其既能变频运行，又能工频运行两种运行方式。2.2 增速型液力偶合器输出效率等于转速比，额定输出时增速型液力偶合器运行效率最高，因此增速型液力偶合器只适应在满载工况下运行符合设计的高效率。由于负荷率较低液力偶合器在偏离满载工况条件下运行，必须改造液力偶合器调节系统改造成变频泵轮调速型液力偶合器，使其既能变频运行，又可工频运行。解决了给水泵组偏离额定工况运行效率低、能耗高的课题。2.3 变频调速型液力偶合器，是一种具有高效节能和良好控制性能的创新型液力偶合器，是有别于传统液力偶合器的特种传动技术，它解决了增速型液力偶合器的弊端，其应用范围是所有应用增速型液力偶合器传动的电动给水泵的节能技术改造，这一特种传动技术的成功应用，必将成为汽轮机调速给水泵的替代技术，成为发电机组电动给水泵高效节能优化设计的创新方案。三、2 号机 B 泵改造施工内容：为减少改造的投资，保留原有运行的电动机、液力偶合器、主给水泵及相关配套设备。应用专利技术液力偶合器泵轮调速法（ ZL 2011 1 0341984.6），对原有增速型液力偶合器进行就地改造，改造成变频泵轮调速型液力偶合器，使其既能变频运行，又可工频运行。详见下列设备技术参数及改造范围。3.1 给水泵系统的设备参数3.1.1给 水 泵 电 动 机 参 数型号Yk4000-2 额定转速r/min 额定功率4000KW 额定电流456A 额定电压6000V 3.1.2液 力 偶 合 器 参 数型号Yocqz465y 轴功率KW 额定输入转速3000r/min 润滑油温30-40 ℃最高输出转速4600r/min 润滑油压0.12-0.25MPa调速范围2-100% 生产厂家大连耦合器厂3.1.3给 水 泵 参 数形式多级泵扬程1910m 型号135TSB-II-J 进口流量530t/h 轴功率3386KW 出口压力19Mpa 额定转速4800r/min...
