液力耦合器讲义

液力耦合器讲义_第1页
1/13

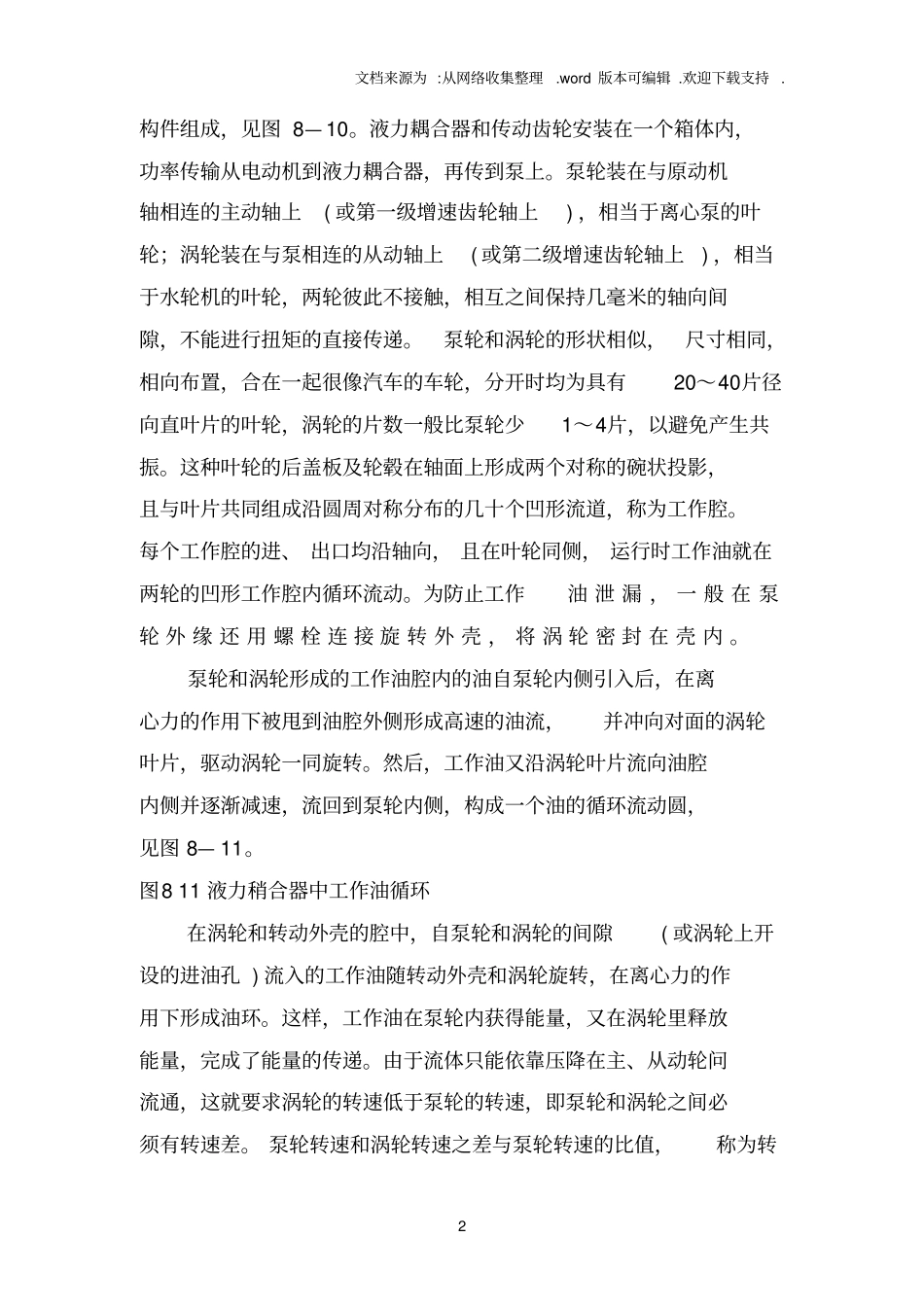

液力耦合器讲义_第2页
2/13
液力耦合器讲义_第3页
3/13
文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1 液力耦合器一、 液力耦合器的名词解释二、 液力耦合器的工作过程三、 液力耦合器的油系统四、 勺管的调节原理五、 液力耦合器的运行知识六、 液力耦合器的特点七、 液力耦合器运转的注意事项一、 液力耦合器的名词解释以液体为工作介质的一种非刚性联轴器,又称液力联轴器。如图:液力耦合器的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔,泵轮装在输入轴上, 涡轮装在输出轴上。动力机(内燃机、电动机等)带动输入轴旋转时,液体被离心式泵轮甩出。这种高速液体进入涡轮后即推动涡轮旋转,将从泵轮获得的能量传递给输出轴。最后液体返回泵轮,形成周而复始的流动。液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。它的输出扭矩等于输入扭矩减去摩擦力矩,所以它的输出扭矩恒小于输入扭矩。液力耦合器输入轴与输出轴间靠液体联系,工作构件间不存在刚性联接。二、 液力耦合器的工作过程液力耦合器主要由泵轮、涡轮、转动外壳、主动轴及从动轴等文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 2 构件组成,见图 8— 10。液力耦合器和传动齿轮安装在一个箱体内,功率传输从电动机到液力耦合器,再传到泵上。泵轮装在与原动机轴相连的主动轴上( 或第一级增速齿轮轴上) ,相当于离心泵的叶轮;涡轮装在与泵相连的从动轴上( 或第二级增速齿轮轴上) ,相当于水轮机的叶轮,两轮彼此不接触,相互之间保持几毫米的轴向间隙,不能进行扭矩的直接传递。泵轮和涡轮的形状相似,尺寸相同,相向布置,合在一起很像汽车的车轮,分开时均为具有20~40片径向直叶片的叶轮,涡轮的片数一般比泵轮少1~4片,以避免产生共振。这种叶轮的后盖板及轮毂在轴面上形成两个对称的碗状投影,且与叶片共同组成沿圆周对称分布的几十个凹形流道,称为工作腔。每个工作腔的进、 出口均沿轴向, 且在叶轮同侧, 运行时工作油就在两轮的凹形工作腔内循环流动。为防止工作油 泄 漏 , 一 般 在 泵轮 外 缘 还 用 螺 栓 连 接 旋 转 外 壳 , 将 涡 轮 密 封 在 壳 内 。泵轮和涡轮形成的工作油腔内的油自泵轮内侧引入后,在离心力的作用下被甩到油腔外侧形成高速的油流,并冲向对面的涡轮叶片,驱动涡轮一同旋转。然后,工作油又沿涡轮叶片流向油腔内侧并逐渐减速,流回到泵轮内侧,构成一个油的循环流动圆...
