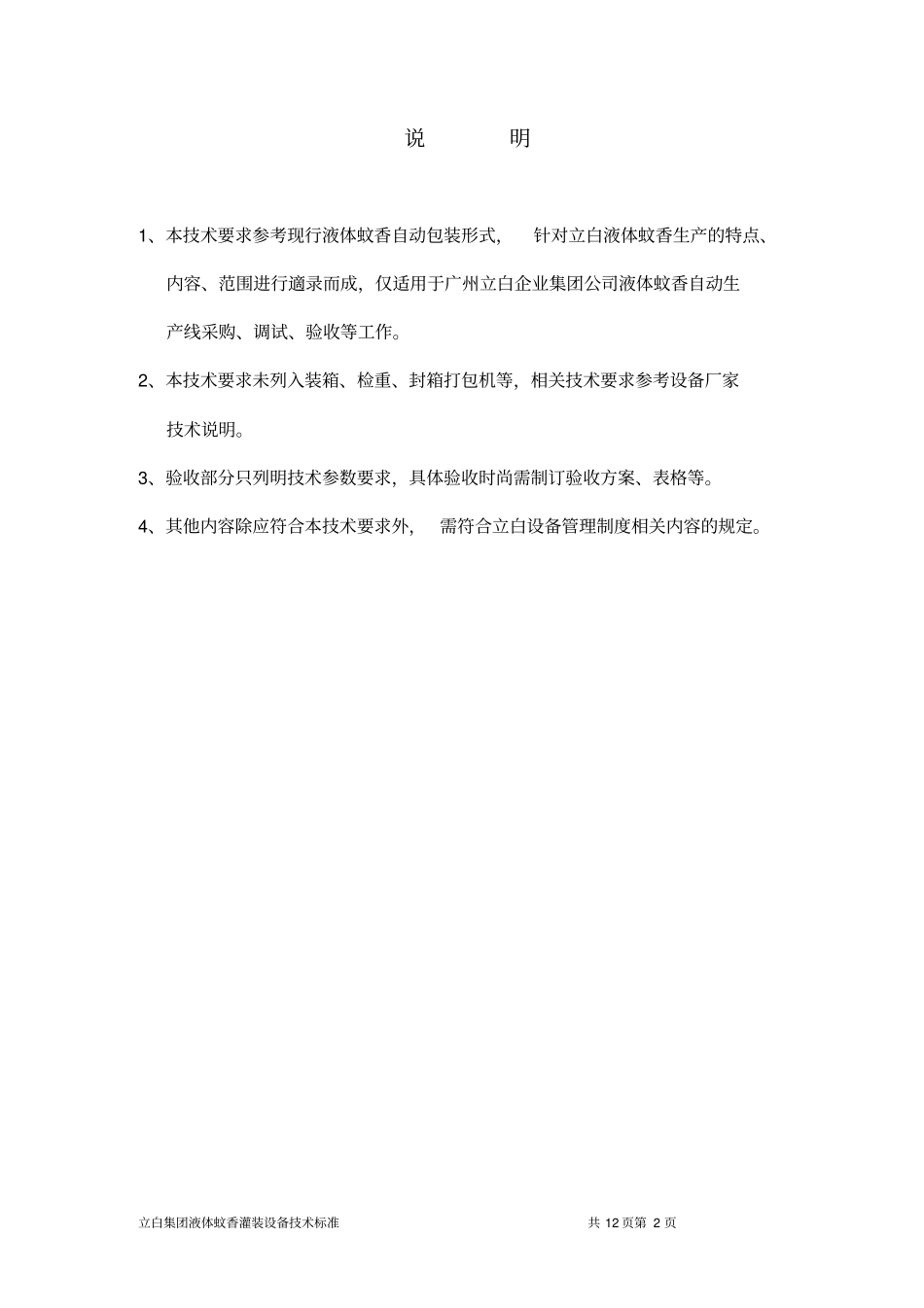

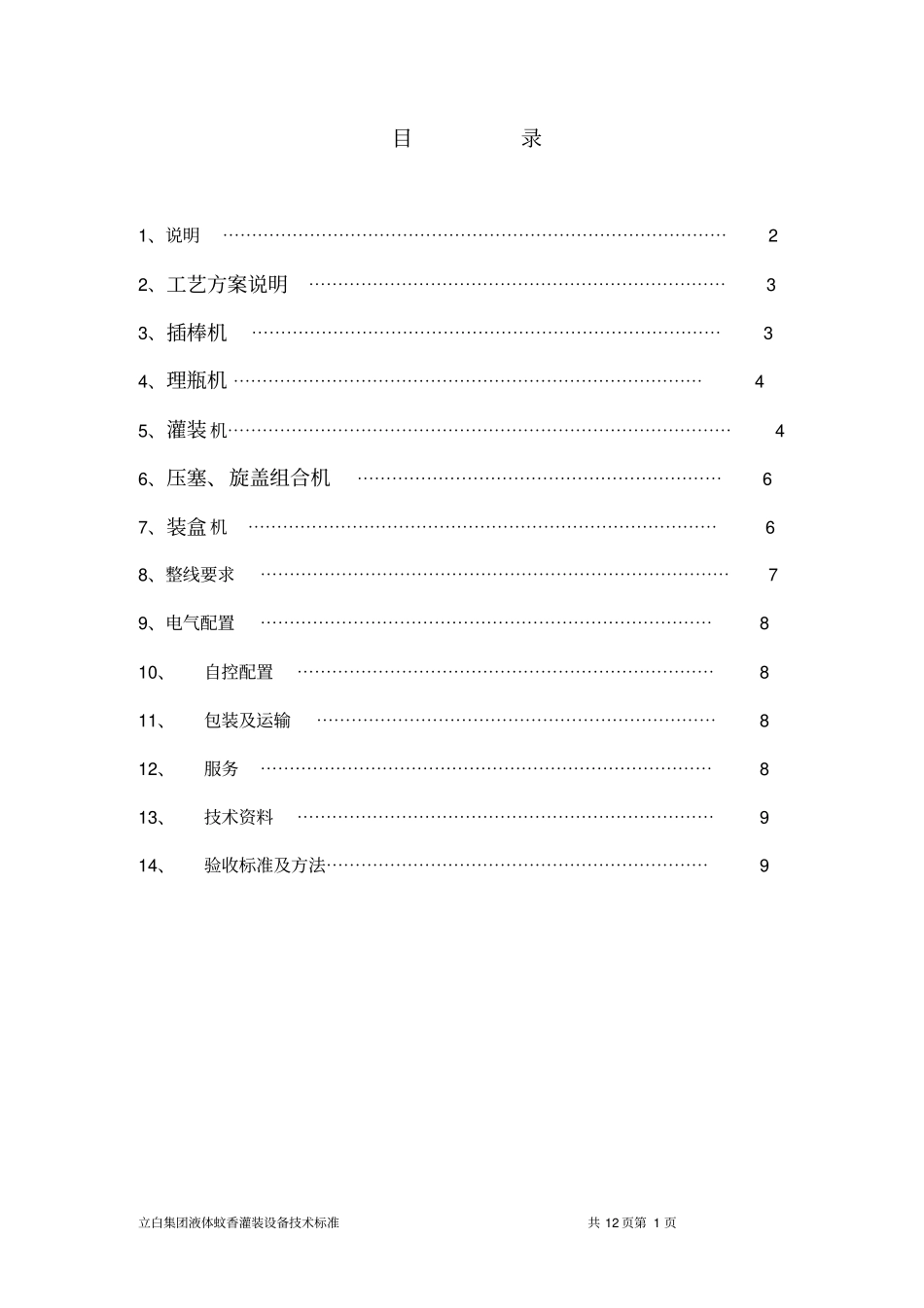

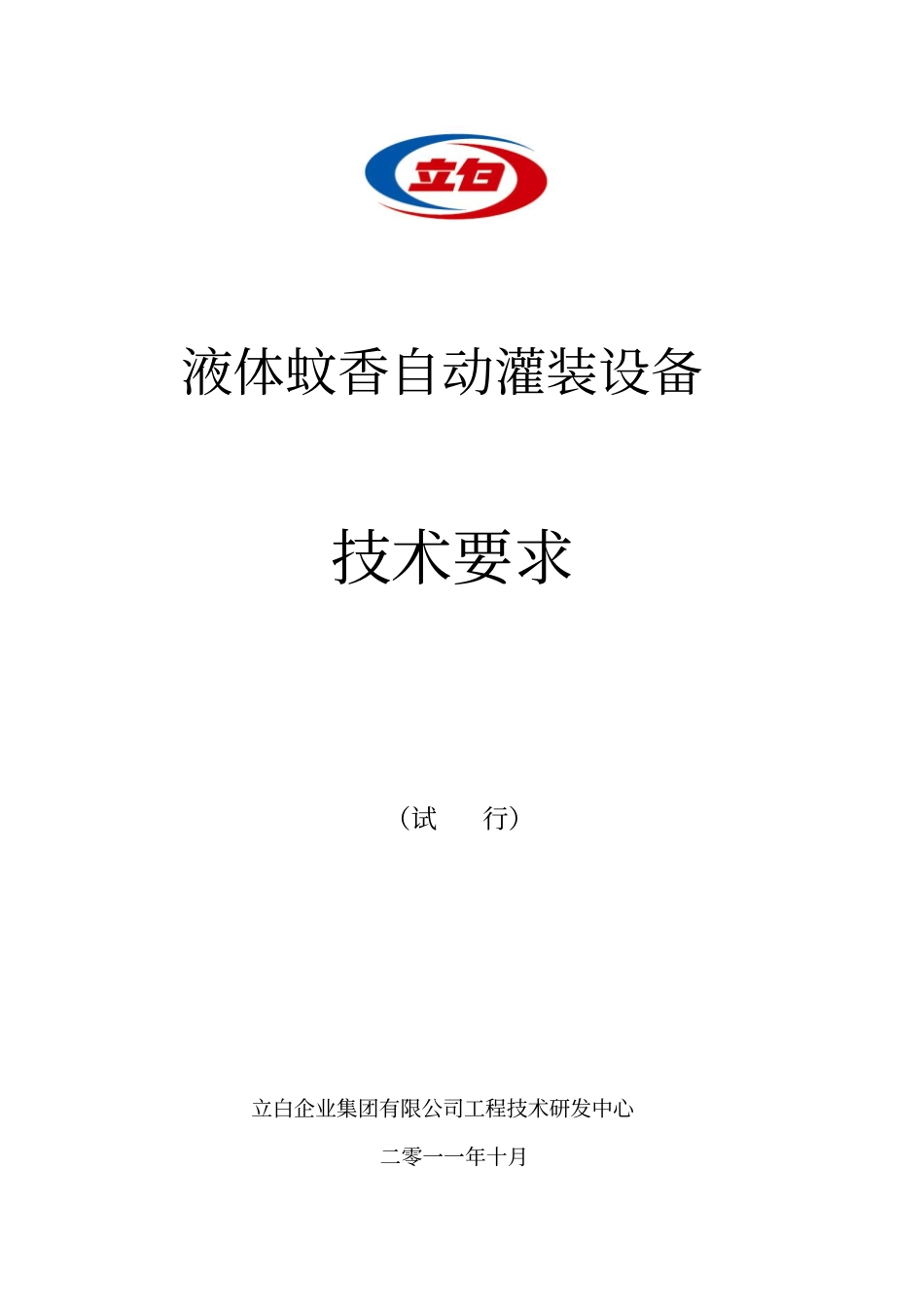

液体蚊香自动灌装设备技术要求（试行）立白企业集团有限公司工程技术研发中心二零一一年十月立白集团液体蚊香灌装设备技术标准共 12 页第 1 页目录1、说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 2、工艺方案说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 3、插棒机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 4、理瓶机 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 5、灌装 机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 6、压塞、旋盖组合机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 7、装盒 机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 8、整线要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 9、电气配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 10、自控配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 11、包装及运输⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 12、服务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 13、技术资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9 14、验收标准及方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9 立白集团液体蚊香灌装设备技术标准共 12 页第 2 页说明1、本技术要求参考现行液体蚊香自动包装形式，针对立白液体蚊香生产的特点、内容、范围进行適录而成，仅适用于广州立白企业集团公司液体蚊香自动生产线采购、调试、验收等工作。2、本技术要求未列入装箱、检重、封箱打包机等，相关技术要求参考设备厂家技术说明。3、验收部分只列明技术参数要求，具体验收时尚需制订验收方案、表格等。4、其他内容除应符合本技术要求外， 需符合立白设备管理制度相关内容的规定。立白集团液体蚊香灌装设备技术标准共 12 页第 3 页一、方案说明1、方案一：全自动包灌装方案，本方案工序包括有自动插棒、自动灌装、自动压塞、自动拧盖、自动装盒、自动装箱、检重、封箱打包、堆垛，其中人工工作内容有：上内塞、上芯棒、上瓶、上外盖、上盒、放箱、堆垛，整线用人数为 6 人，产能 50 瓶/ 分钟。具体工艺布置示意如下：2、方案二：自动灌装、拧盖、人工装盒方案，考虑到液体蚊香装盒方式多样（单独装盒、加装电蚊香器等） ，用自动装盒机可能不能适应生产的多样性变化，因...
