液化气站仪表安装调试实施方案

液化气站仪表安装调试实施方案_第1页
1/15
液化气站仪表安装调试实施方案_第2页
2/15
液化气站仪表安装调试实施方案_第3页
3/15

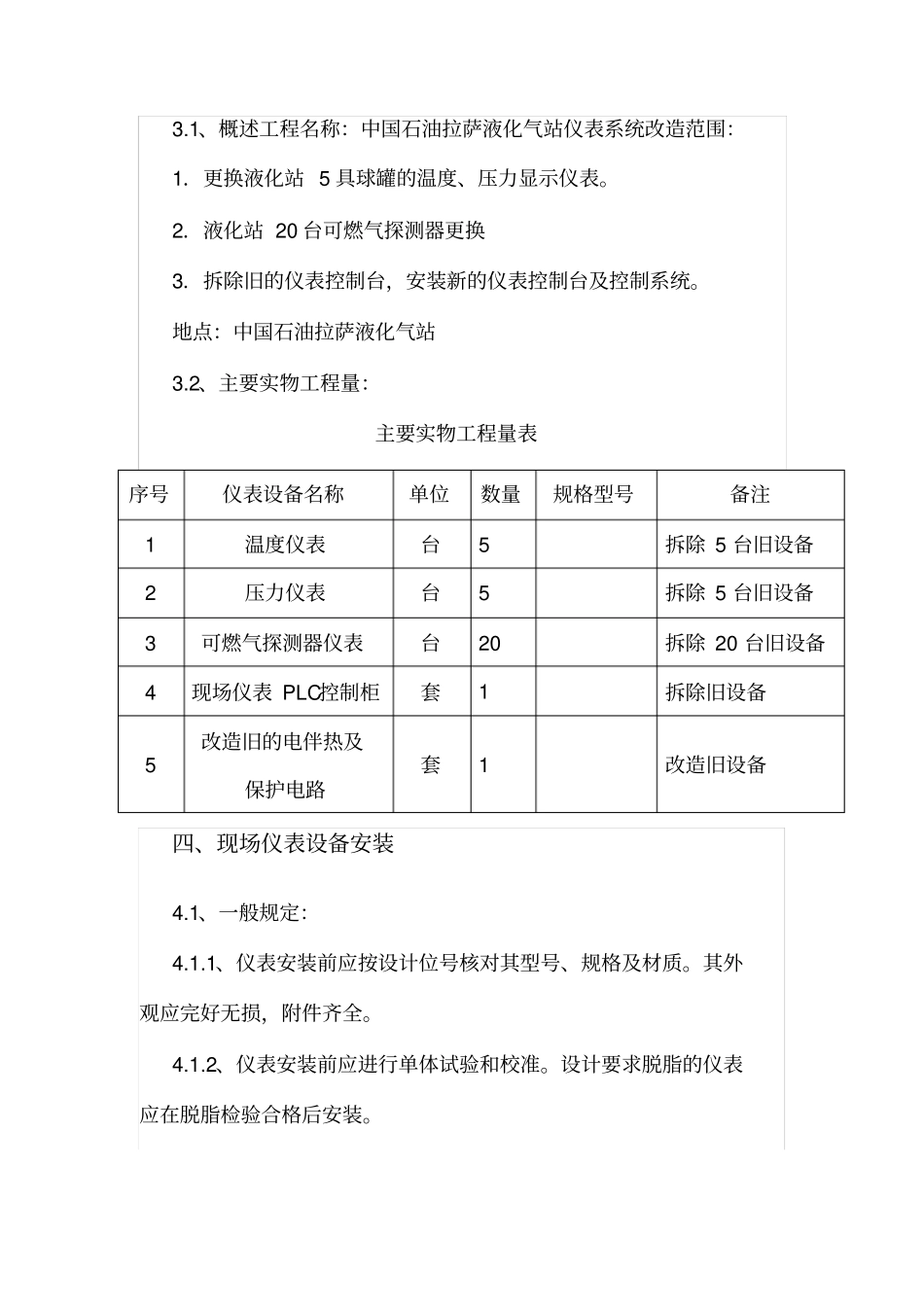

液化气站仪表安装调试方案中国石油第二建设公司西藏石油销售项目部2013 年 9 月 17 日一、编制说明原中国石油拉萨液化气站仪表系统现已使用近20 年,所有仪表包括温度、压力、可燃气报警器都已老化,无法使用。中国石油拉萨销售公司委托我单位对此进行改造,改造工程主要的工作包括改造现有的 5 具球罐的温度、压力本地显示及远程显示仪表;更换20 台可燃气探测器;安装PLC操作控制台。 矚慫润厲钐瘗睞枥庑赖。现场仪表设备在石油、 化工、电力、制药、冶金等行业应用广泛,其特点是随工艺流程布局分散,而且易损易失精密元器件较多。随着现代科技的进步,仪表设备产品向多样化、智能化方向发展,安装方式更趋灵活, 对施工现场设备防护也提出了更高要求。为了提高施工现场仪表设备安装、防护质量,向业主提供优良工程产品,履行我公司的质量承诺,特编制本方案。聞創沟燴鐺險爱氇谴净。二、编制依据1、工程承包合同或协议。2、仪表设计施工图及其它设计文件。3、施工组织设计。4、国家现行的《自动化仪表施工及验收规范》。5、国家现行的《自动化仪表质量检验评定标准》。6、我公司《质量体系程序》——《防护程序》CX/HJ15.02-98。7、仪表设备制造厂提供的技术文件。三、工程概况3.1、概述工程名称:中国石油拉萨液化气站仪表系统改造范围:1.更换液化站 5 具球罐的温度、压力显示仪表。2.液化站 20 台可燃气探测器更换3.拆除旧的仪表控制台,安装新的仪表控制台及控制系统。地点:中国石油拉萨液化气站3.2、主要实物工程量:主要实物工程量表序号仪表设备名称单位数量规格型号备注1温度仪表台5 拆除 5 台旧设备2压力仪表台5 拆除 5 台旧设备3可燃气探测器仪表台20 拆除 20 台旧设备4现场仪表 PLC控制柜套1 拆除旧设备5改造旧的电伴热及保护电路套1 改造旧设备四、现场仪表设备安装4.1、一般规定:4.1.1、仪表安装前应按设计位号核对其型号、规格及材质。其外观应完好无损,附件齐全。4.1.2、仪表安装前应进行单体试验和校准。设计要求脱脂的仪表应在脱脂检验合格后安装。4.1.3、现场仪表安装时,其位置不得影响工艺操作。显示仪表应安装在便于观察、维修的位置(仪表中心距地面高度宜为1.2~1.5 米)。残骛楼諍锩瀨濟溆塹籟。4.1.4、仪表宜安装在远离机械振动、强电磁场、介质腐蚀、高温、潮湿的场所。4.1.5、仪表安装时不应敲击及振动,安装后应牢固、平正,不承受配管或其它机械外力。4.1.6、安装在工艺管道的...
