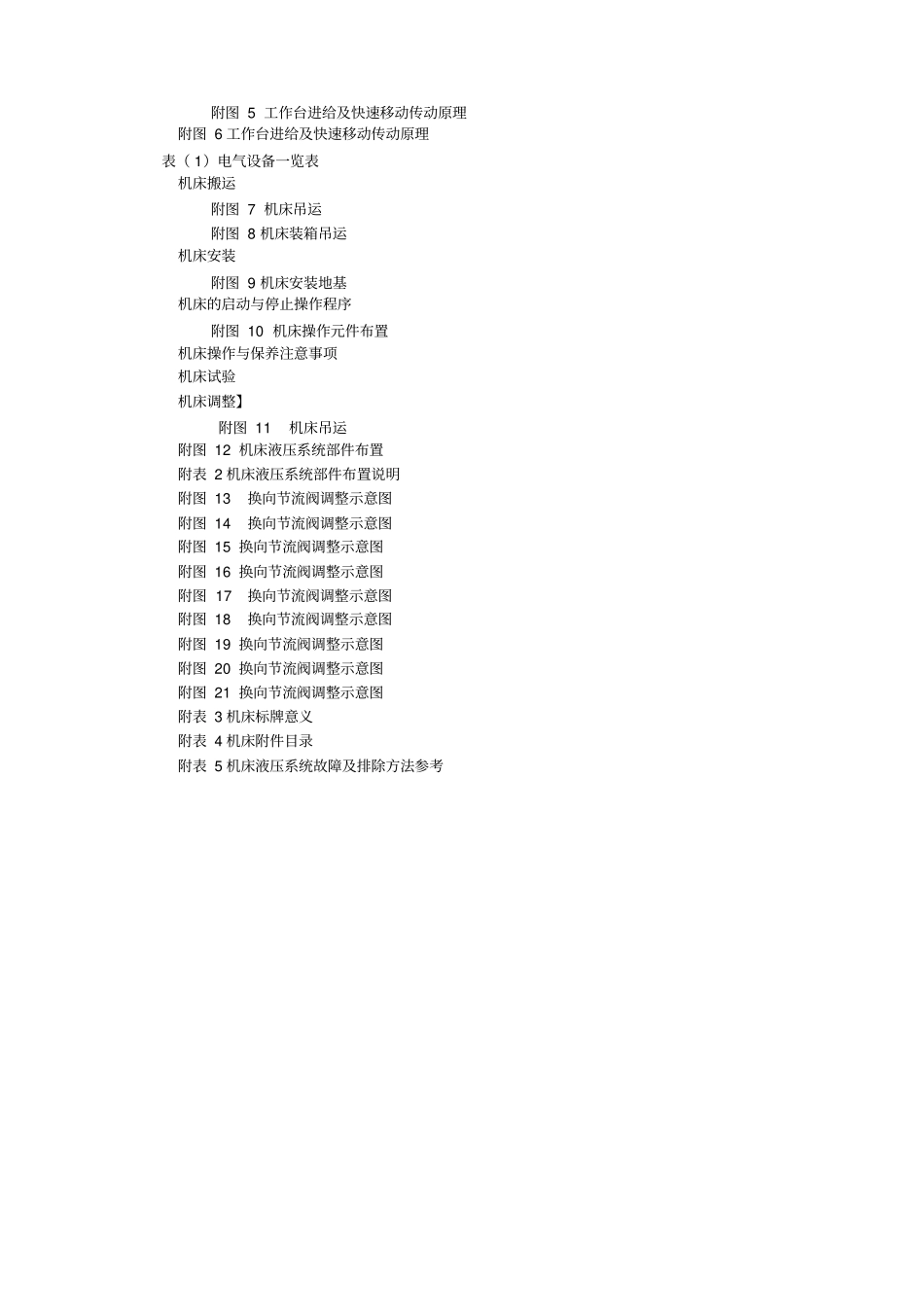

BY60100C液压牛头刨床使用说明书最大刨削长度1000mm 出厂编号中华人民共和国枣庄机床厂目录一、机床外形图片机床主要用途及特点主要规格主要结构和性能液压传动系统说明附图 1 工作台进给及快速移动传动原理附图 2 液压传动原理机床润滑附图 3 润滑示意图液压传动用油电气简要说明附图 4 工作台进给及快速移动传动原理附图 5 工作台进给及快速移动传动原理附图 6 工作台进给及快速移动传动原理表（ 1）电气设备一览表机床搬运附图 7 机床吊运附图 8 机床装箱吊运机床安装附图 9 机床安装地基机床的启动与停止操作程序附图 10 机床操作元件布置机床操作与保养注意事项机床试验机床调整】附图 11 机床吊运附图 12 机床液压系统部件布置附表 2 机床液压系统部件布置说明附图 13 换向节流阀调整示意图附图 14 换向节流阀调整示意图附图 15 换向节流阀调整示意图附图 16 换向节流阀调整示意图附图 17 换向节流阀调整示意图附图 18 换向节流阀调整示意图附图 19 换向节流阀调整示意图附图 20 换向节流阀调整示意图附图 21 换向节流阀调整示意图附表 3 机床标牌意义附表 4 机床附件目录附表 5 机床液压系统故障及排除方法参考机床外形图片二、机床主要用途及特点本机床用以刨削平面和成型面，对狭长平面加工有较高的效率，适用于单件和小批生产。机床为液压传动，其速度平稳，切削力大，能无级调速，具有液压过载保险。机床刚性好；进给量大小作无级调整。工作台的横向和垂向快速移动由电动机驱动。刀架可垂向手动进给，并能液压自动抬刀。机床造型美观大方，和谐宜人，手柄集中，操作方便。三、主要规格项目数值单位1.、最大刨削长度1000 mm 2.、最小刨削长度150 mm 3、 工作台最大横向行程800 mm 4、 工作台最大垂向行程320 mm 5、 工作台最上平面尺寸（长X 宽）1000X500 mm 6、 滑枕底面至工作台最大距离400 mm 7、 刀架最大工作行程160 mm 8、 刀架最大回转角度±60°9、 刀架回转角度时的最大刨削长度850 mm 10 、 滑枕工作速度3～38 m/min 11 、 滑枕最大切削力28 KN 12、工作台快速移动速度横向2.73 m/min 垂向0.27 m/min 13、工作台进给范围（毫米/每一往复行程）横向0.125～5.0 mm 垂向0.05～0.5 mm 14、上工作台面中央T 型槽宽度22(+0.052 0) mm 15、上工作台面中央T 型槽中心距120 mm 16、工作台最大承载质量320 kg 17、刨刀最大尺寸30...
