液压阻尼器试验台结构设计

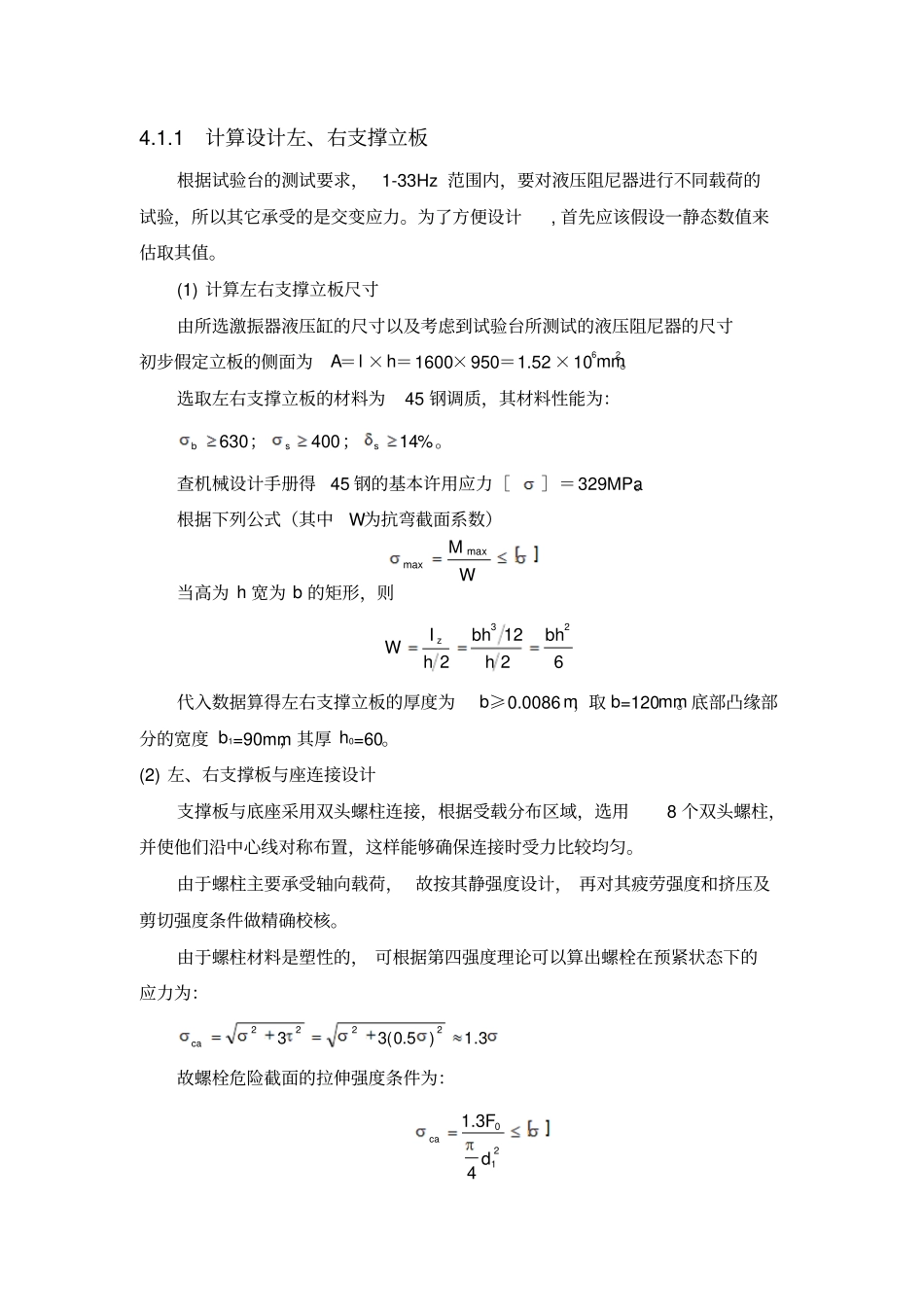

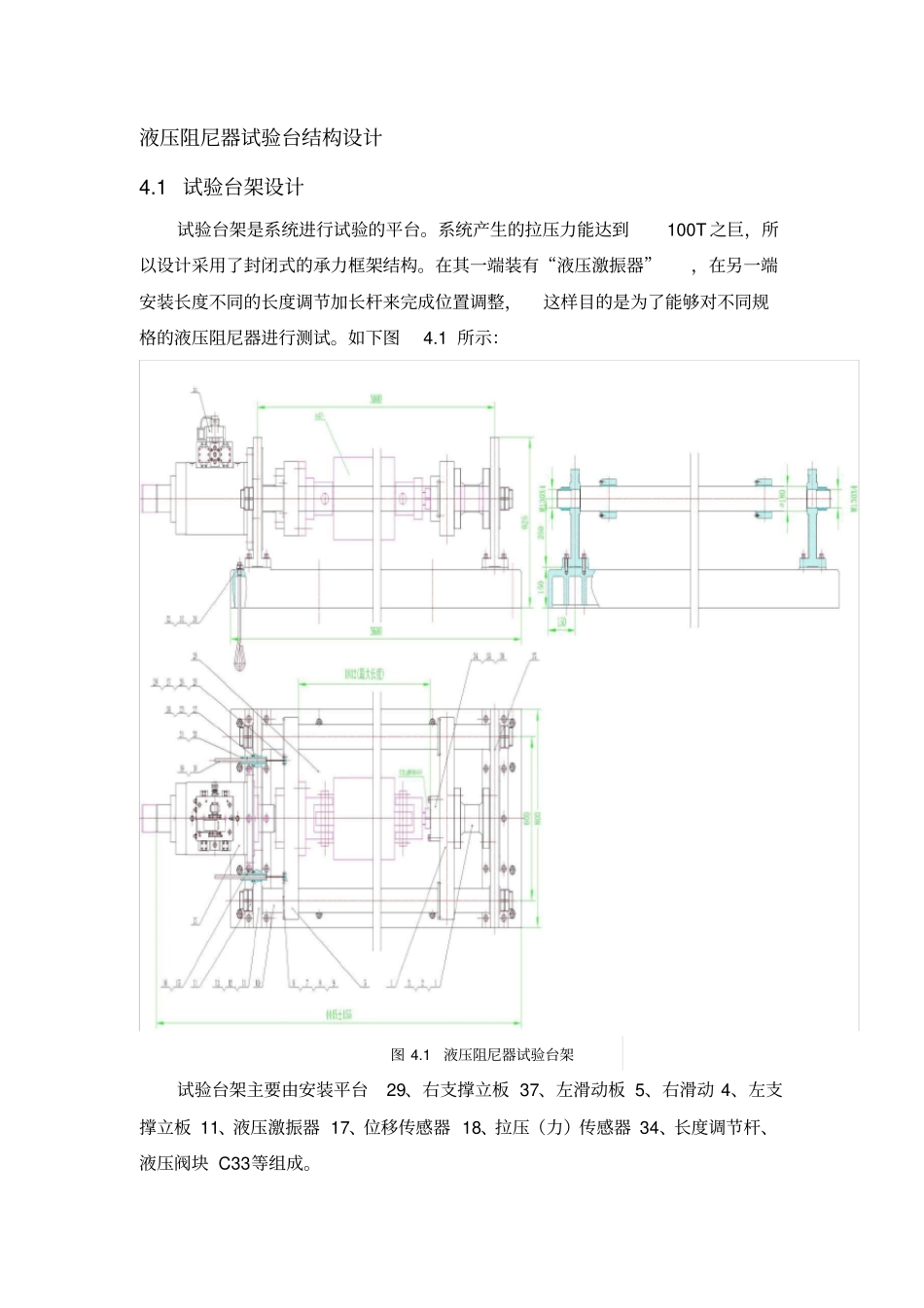

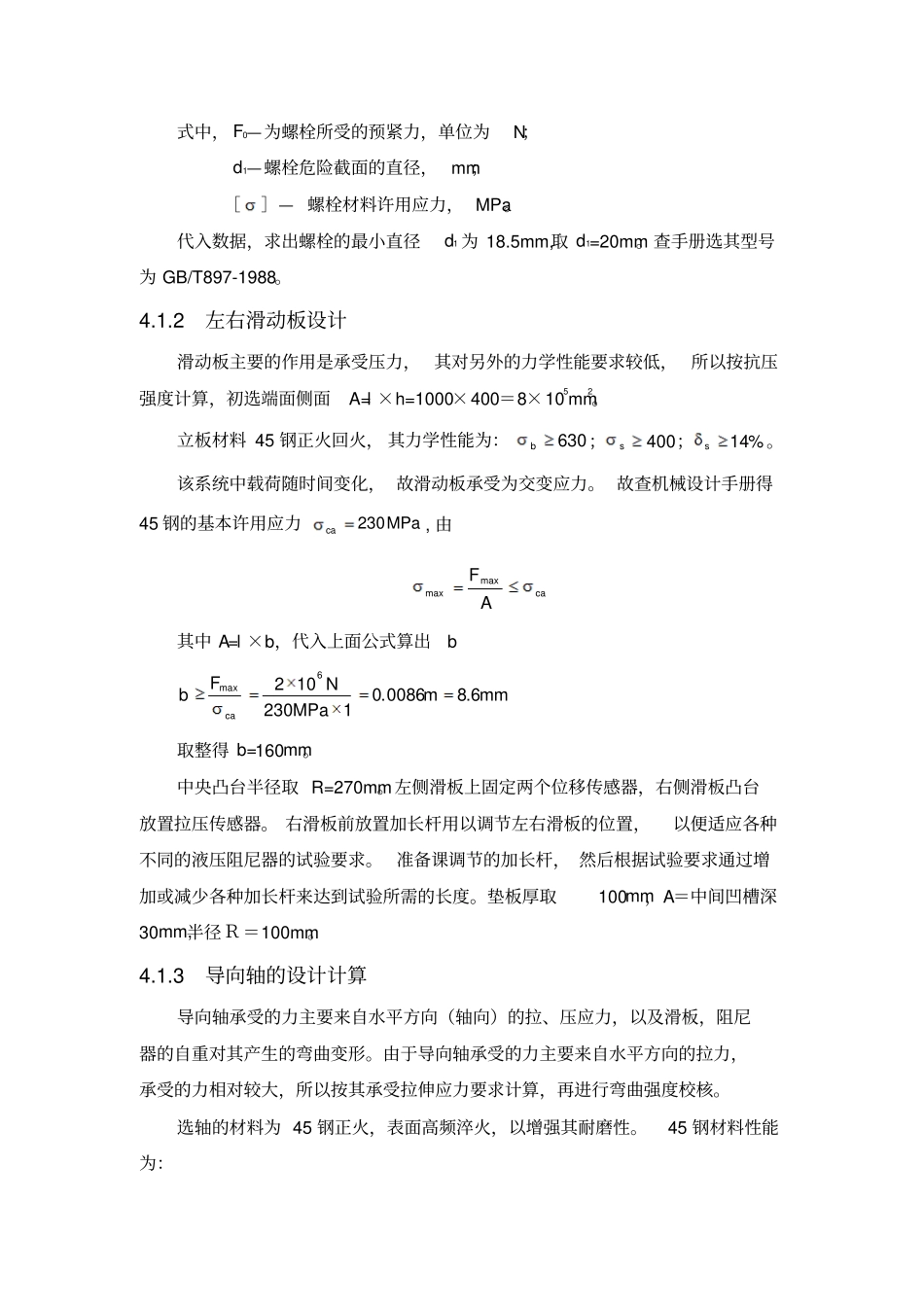

液压阻尼器试验台结构设计4.1 试验台架设计试验台架是系统进行试验的平台。系统产生的拉压力能达到100T 之巨，所以设计采用了封闭式的承力框架结构。在其一端装有“液压激振器”，在另一端安装长度不同的长度调节加长杆来完成位置调整，这样目的是为了能够对不同规格的液压阻尼器进行测试。如下图4.1 所示：试验台架主要由安装平台29、右支撑立板 37、左滑动板 5、右滑动 4、左支撑立板 11、液压激振器 17、位移传感器 18、拉压（力）传感器 34、长度调节杆、液压阀块 C33等组成。图 4.1 液压阻尼器试验台架4.1.1 计算设计左、右支撑立板根据试验台的测试要求， 1-33Hz 范围内，要对液压阻尼器进行不同载荷的试验，所以其它承受的是交变应力。为了方便设计, 首先应该假设一静态数值来估取其值。(1) 计算左右支撑立板尺寸由所选激振器液压缸的尺寸以及考虑到试验台所测试的液压阻尼器的尺寸初步假定立板的侧面为A＝l ×h＝1600×950＝1.52 ×106mm2。选取左右支撑立板的材料为45 钢调质，其材料性能为：630b；400s；%14s。查机械设计手册得45 钢的基本许用应力［］＝329MPa。根据下列公式（其中W为抗弯截面系数）当高为 h 宽为 b 的矩形，则6212223bhhbhhIWz代入数据算得左右支撑立板的厚度为b≥0.0086 m，取 b=120mm。底部凸缘部分的宽度 b1=90mm，其厚 h0=60。(2) 左、右支撑板与座连接设计支撑板与底座采用双头螺柱连接，根据受载分布区域，选用8 个双头螺柱，并使他们沿中心线对称布置，这样能够确保连接时受力比较均匀。由于螺柱主要承受轴向载荷， 故按其静强度设计， 再对其疲劳强度和挤压及剪切强度条件做精确校核。由于螺柱材料是塑性的， 可根据第四强度理论可以算出螺栓在预紧状态下的应力为：3.1)5.0(332222ca故螺栓危险截面的拉伸强度条件为：21043.1dFcaWM maxmax式中， F0—为螺栓所受的预紧力，单位为N；d1—螺栓危险截面的直径， mm；［］— 螺栓材料许用应力， MPa。代入数据，求出螺栓的最小直径d1 为 18.5mm,取 d1=20mm。查手册选其型号为 GB/T897-1988。4.1.2 左右滑动板设计滑动板主要的作用是承受压力， 其对另外的力学性能要求较低， 所以按抗压强度计算，初选端面侧面A=l ×h=1000×400＝8×105mm2。立板材料 45 钢正火回火， 其力学性能为：630b；400s；%14s。该系统中载荷随时间变化， 故滑动板承受为交变应力。 故查机械设计手册得45 钢的基本许用应力MPa230ca,...
