涵洞专项施工方案

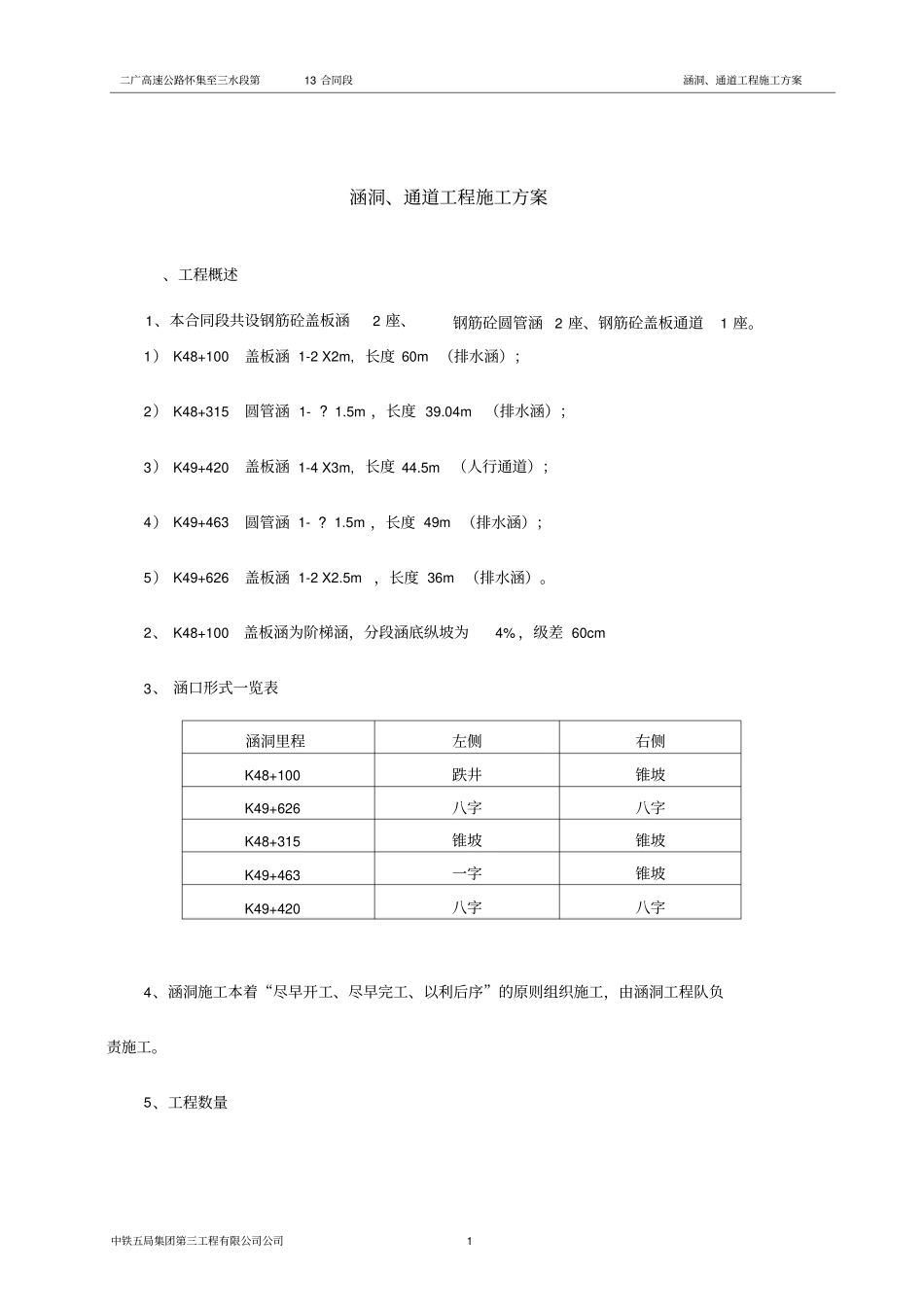

二广高速公路怀集至三水段第13 合同段涵洞、通道工程施工方案中铁五局集团第三工程有限公司公司1涵洞、通道工程施工方案1） K48+100 盖板涵 1-2 X2m, 长度 60m （排水涵）；2） K48+315 圆管涵 1- ? 1.5m ，长度 39.04m （排水涵）；3） K49+420 盖板涵 1-4 X3m, 长度 44.5m （人行通道）；4） K49+463 圆管涵 1- ? 1.5m ，长度 49m （排水涵）；5） K49+626 盖板涵 1-2 X2.5m ，长度 36m （排水涵）。2、 K48+100盖板涵为阶梯涵，分段涵底纵坡为4% ，级差 60cm 3、 涵口形式一览表涵洞里程左侧右侧K48+100 跌井锥坡K49+626 八字八字K48+315 锥坡锥坡K49+463 一字锥坡K49+420 八字八字4、涵洞施工本着“尽早开工、尽早完工、以利后序”的原则组织施工，由涵洞工程队负责施工。5、工程数量、工程概述1、本合同段共设钢筋砼盖板涵2 座、钢筋砼圆管涵2 座、钢筋砼盖板通道1 座。二广高速公路怀集至三水段第13 合同段涵洞、通道工程施工方案中铁五局集团第三工程有限公司公司2涵洞及通道主要工程数量表序号项目单位数量备注1 砼C20 m3 1302 已计入圆管涵管C20 片石砼m3 147.7 节预制部分数量二广高速公路怀集至三水段第13 合同段涵洞、通道工程施工方案中铁五局集团第三工程有限公司公司3C30 m3 213.4 2 钢筋? 8 kg 6487.6 ? 10 kg 3772.2 ① 12kg 5962.1 ① 20kg 7995 ① 22kg 7987.3 ① 25kg 10982.3 3 浆砌片石M7.5 m3 116.9 二、人员与设备配置1、人员配备为保证本工程的顺利实施，我项目部专门指定有项目总工程师和两名技术员组成的技术小组，专门对盖板涵工程进行技术指导。主要人员表序号姓名职务备注1 白强项目经理2 吴志新项目副经理3 刘国顺生产副经理4 刘盛辉总工程师5 杨玉副总工程师6 唐平路基工程师7 马叙年路基工程师8 罗沛合约部长9 赵士阳计里员10 邓恒刚测量工程师11 刘运林测量员12 郭锐测量员13 林志测量员14 叶佥 H 试验室主任15 陈敬武试验工程师16 郑绪东安全负责人17 陈平质检负责人二广高速公路怀集至三水段第13 合同段涵洞、通道工程施工方案中铁五局集团第三工程有限公司公司418 梁杰权资料员二广高速公路怀集至三水段第13 合同段涵洞、通道工程施工方案中铁五局集团第三工程有限公司公司519 李长进机材部部长20 王代燕机械工程师21 张磊综合部部长22 谢善良路基队队长23 机械手 6 人根据施工进度...
