涵洞围堰清淤施工方案

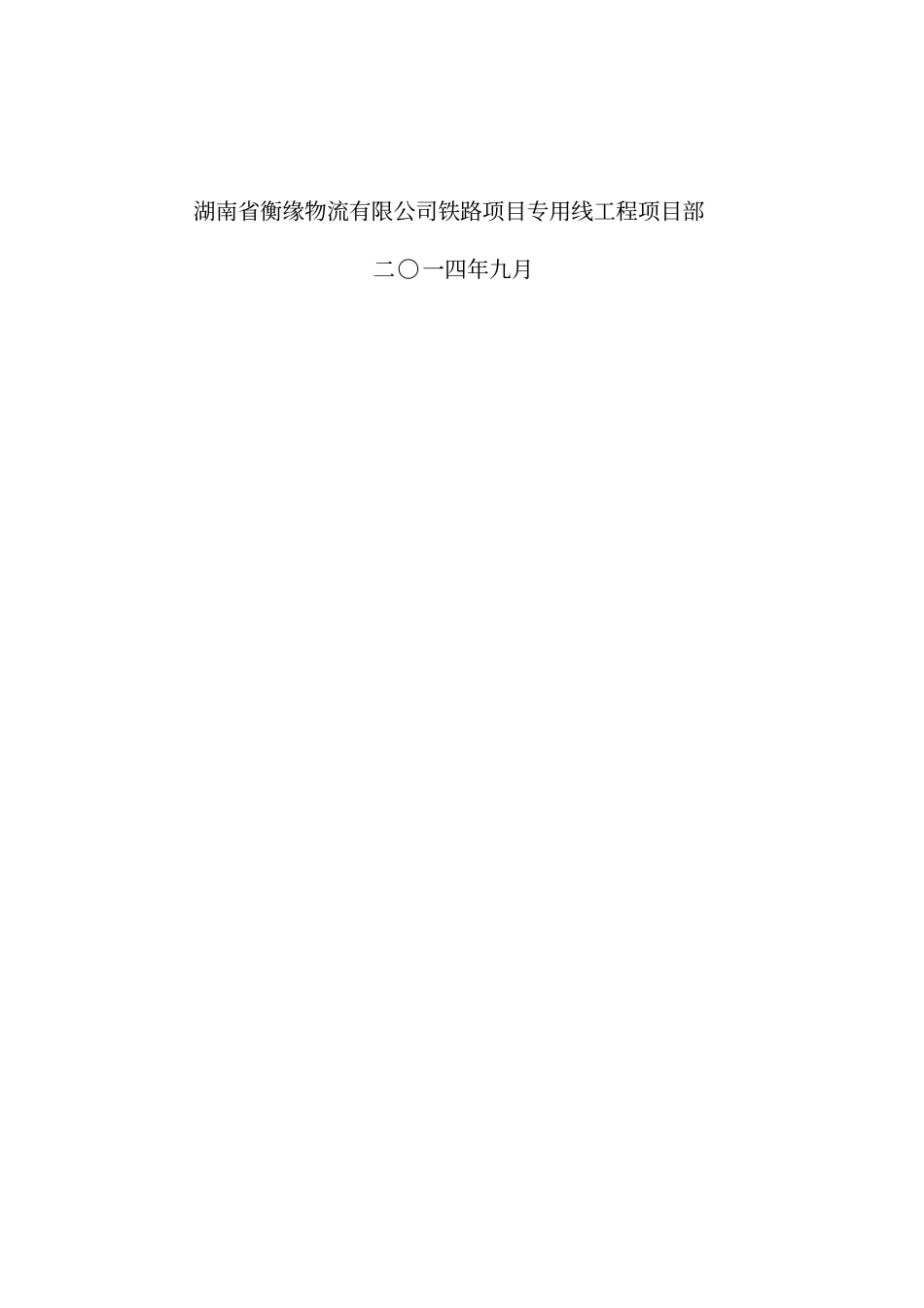

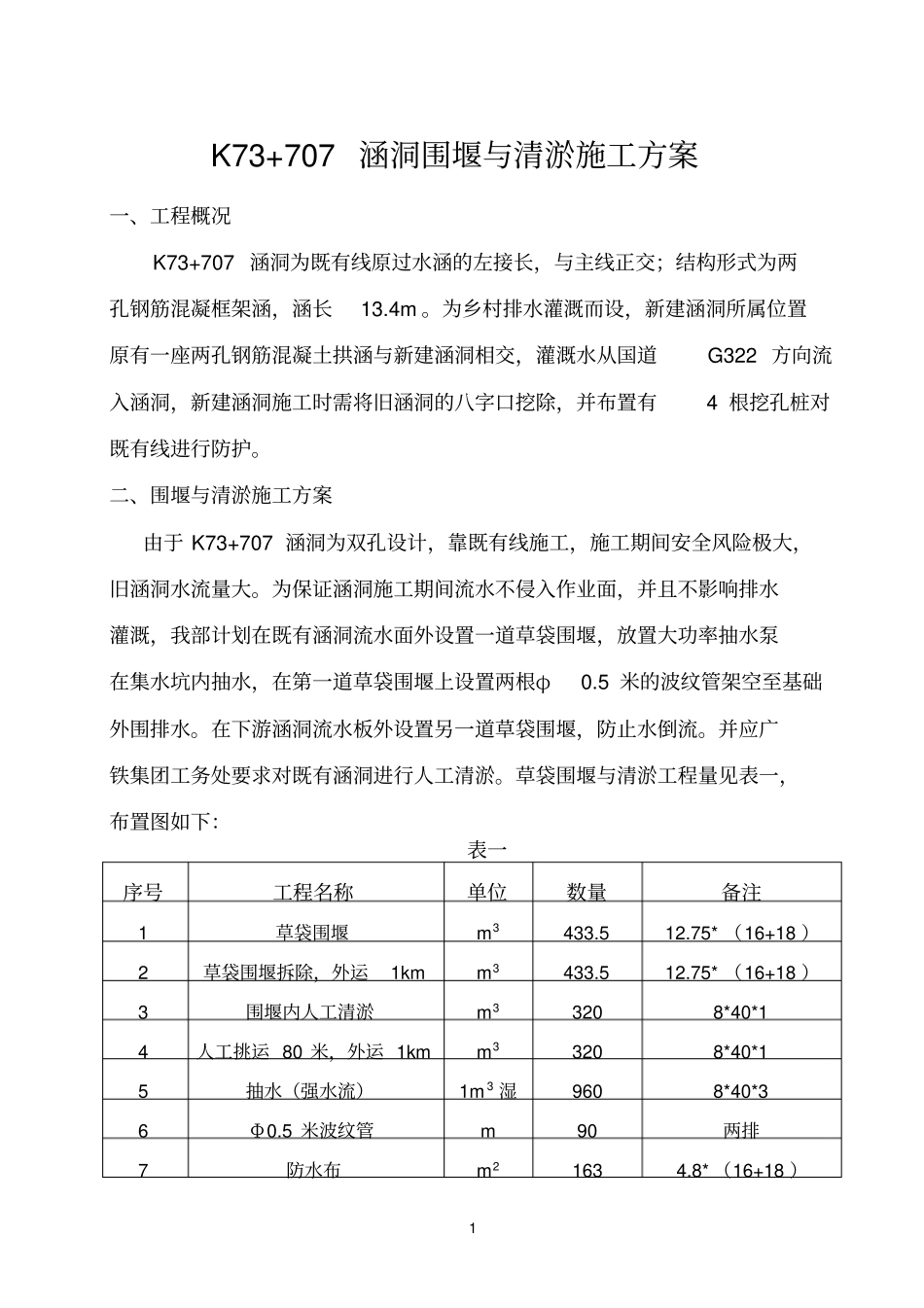

湖南省衡缘物流有限公司铁路项目专用线工程K73+707 涵洞围堰与清淤施工方案编制：复核：审核：湖南省衡缘物流有限公司铁路项目专用线工程项目部二〇一四年九月1K73+707 涵洞围堰与清淤施工方案一、工程概况K73+707 涵洞为既有线原过水涵的左接长，与主线正交；结构形式为两孔钢筋混凝框架涵，涵长13.4m 。为乡村排水灌溉而设，新建涵洞所属位置原有一座两孔钢筋混凝土拱涵与新建涵洞相交，灌溉水从国道G322 方向流入涵洞，新建涵洞施工时需将旧涵洞的八字口挖除，并布置有4 根挖孔桩对既有线进行防护。二、围堰与清淤施工方案由于 K73+707 涵洞为双孔设计，靠既有线施工，施工期间安全风险极大，旧涵洞水流量大。为保证涵洞施工期间流水不侵入作业面，并且不影响排水灌溉，我部计划在既有涵洞流水面外设置一道草袋围堰，放置大功率抽水泵在集水坑内抽水，在第一道草袋围堰上设置两根φ0.5 米的波纹管架空至基础外围排水。在下游涵洞流水板外设置另一道草袋围堰，防止水倒流。并应广铁集团工务处要求对既有涵洞进行人工清淤。草袋围堰与清淤工程量见表一，布置图如下：表一序号工程名称单位数量备注1 草袋围堰m3433.5 12.75* （16+18 ）2 草袋围堰拆除，外运1km m3433.5 12.75* （16+18 ）3 围堰内人工清淤m3320 8*40*1 4 人工挑运 80 米，外运 1km m3320 8*40*1 5 抽水（强水流）1m 3 湿960 8*40*3 6 Φ0.5 米波纹管m 90 两排7 防水布m2163 4.8* （16+18 ）28 人工拆除底板混凝土m357.2 5*12*0.5+3.4*8*1 三、施工方法1、准备工作a、调查原涵洞水文地质情况与淤泥深度等几何尺寸，选择确定围堰位置。b、既有线安全防护。c、做好草袋装土工作。草袋内装填松散黏性土，土块必须捣碎，必要时应过筛，以防未捣碎的土块装入袋中，孔隙率大，不易堆码密实，留下漏水的后患和不稳定因素。2、安全措施为保证铁路交通运输不受影响，既有线施工安全防护必须要提前做好。便道施工完成后，在涵洞施工范围内的既有线路段延路基面设置2 米高彩钢瓦围护。3、草袋围堰首先施工原涵洞进水口处围堰，再施工新涵洞流水面外的围堰。投放袋装量为袋容量 1/2 的草袋，草袋投放前尽可能清除堰底河床上的杂物、树根、杂草等，以减少渗漏；袋口应用麻绳或绑扎丝绑扎，并进行平整。投放草袋时不宜采用抛投，应采用顺坡滑落的方式，并要求上下层互相错缝，且尽可3能堆码整齐，在水中投放草袋，可用一对带钩子的杆子钩送就位，...
