涵洞工程施工方案

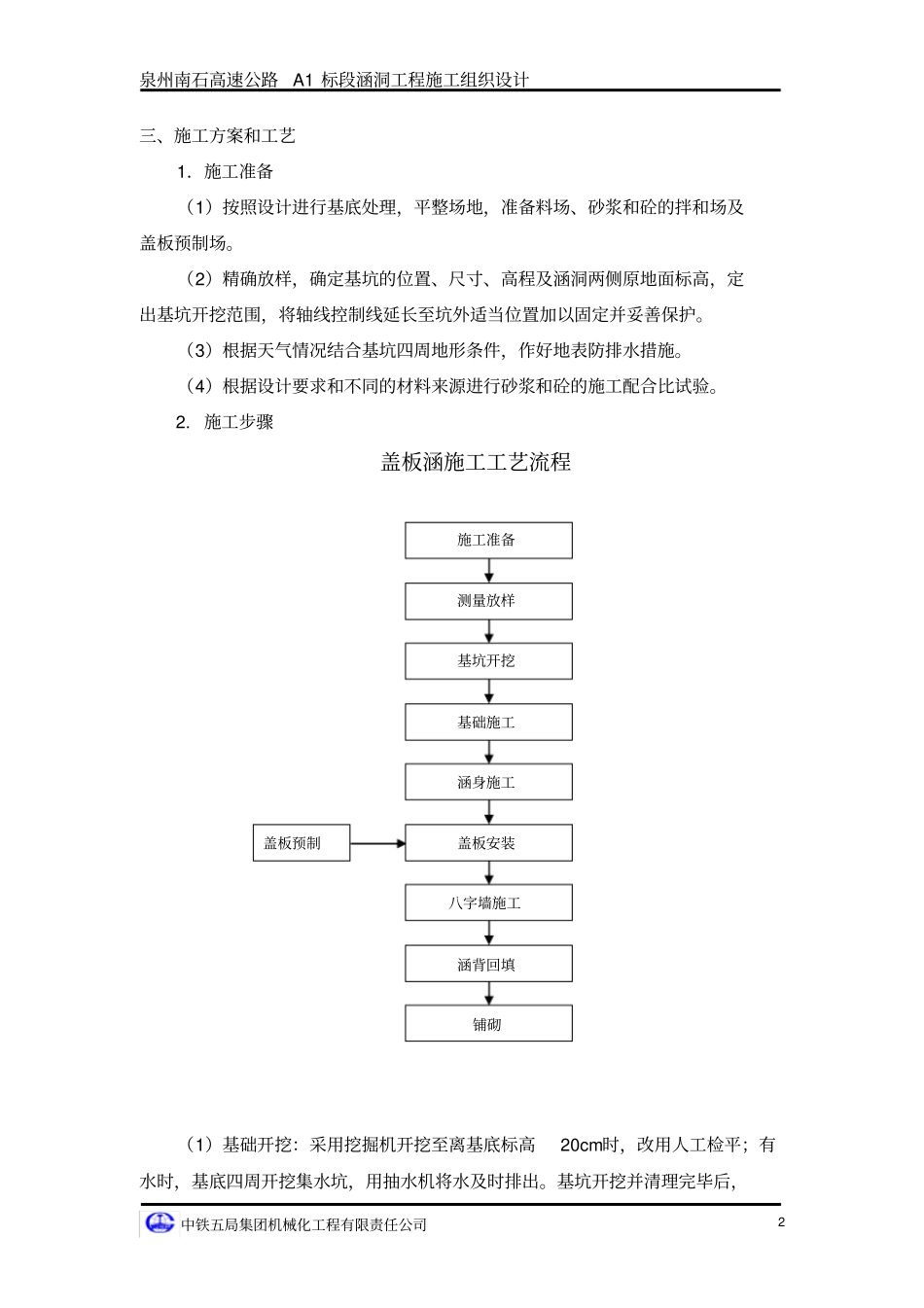

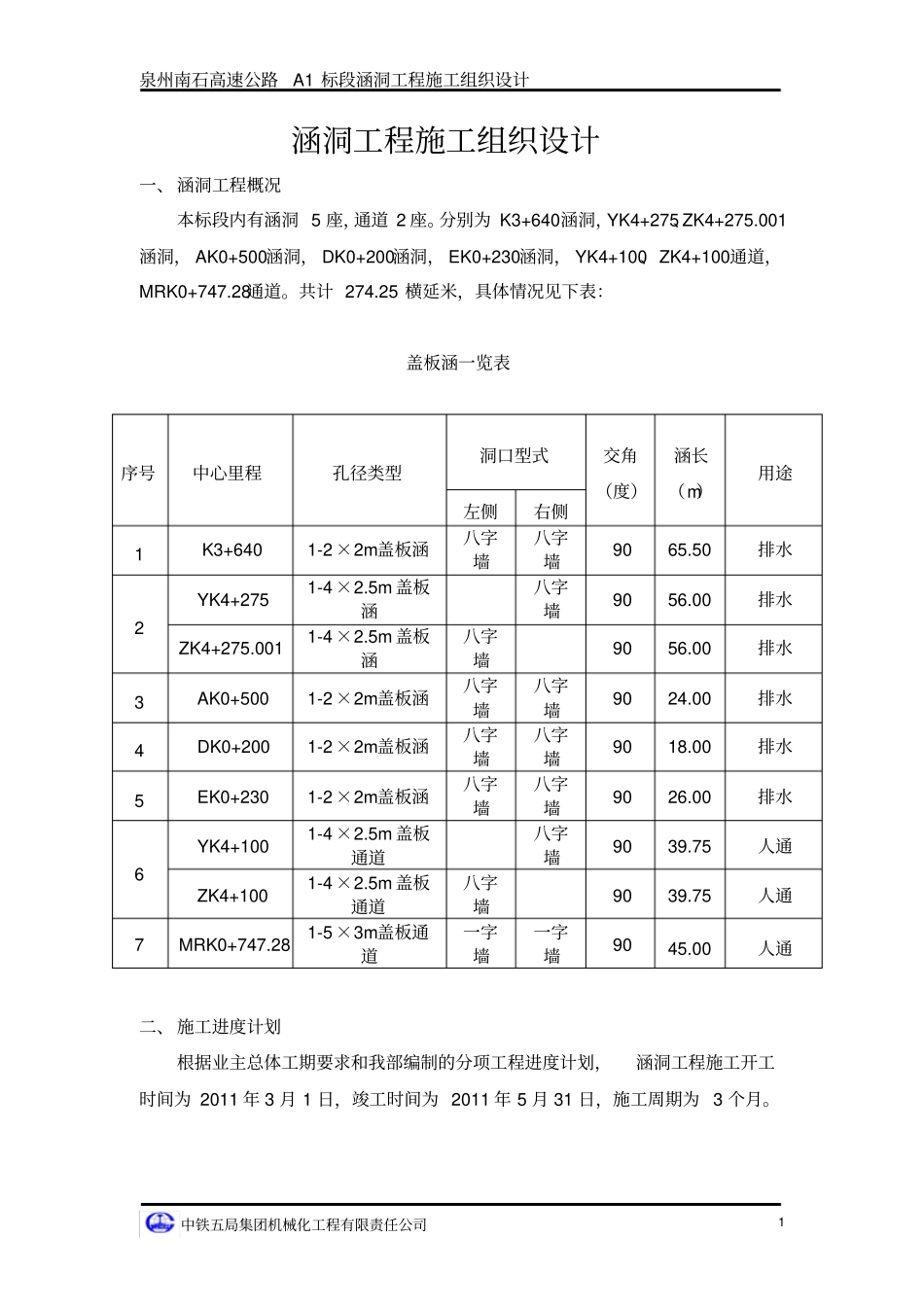

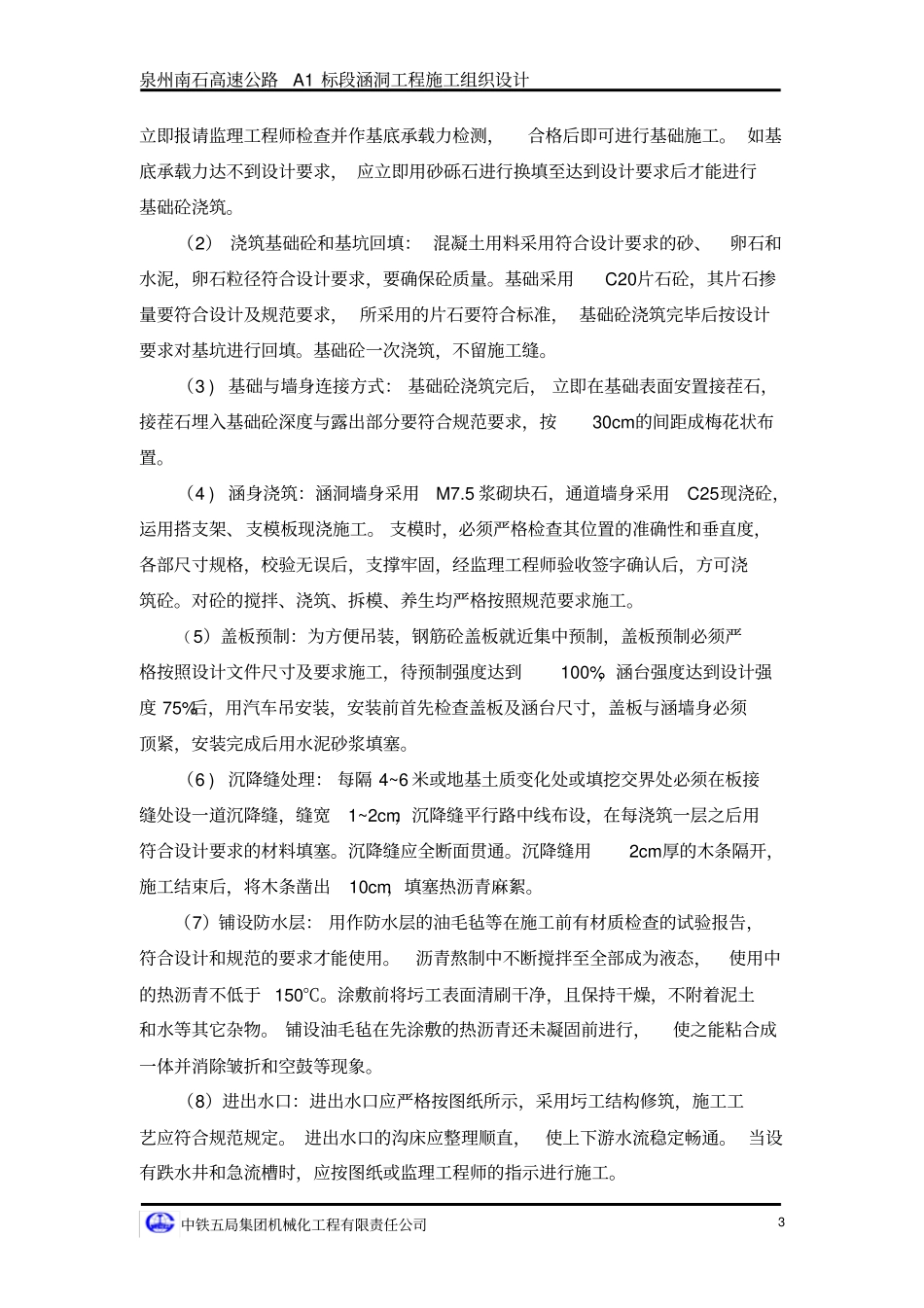

泉州南石高速公路A1 标段涵洞工程施工组织设计中铁五局集团机械化工程有限责任公司1 涵洞工程施工组织设计一、 涵洞工程概况本标段内有涵洞 5 座，通道 2 座。分别为 K3+640涵洞，YK4+275、ZK4+275.001涵洞， AK0+500涵洞， DK0+200涵洞， EK0+230涵洞， YK4+100、ZK4+100通道，MRK0+747.28通道。共计 274.25 横延米，具体情况见下表：盖板涵一览表序号中心里程孔径类型洞口型式交角（度）涵长（m）用途左侧右侧1 K3+640 1-2 ×2m盖板涵八字墙八字墙90 65.50 排水2 YK4+275 1-4 ×2.5m 盖板涵八字墙90 56.00 排水ZK4+275.001 1-4 ×2.5m 盖板涵八字墙90 56.00 排水3 AK0+500 1-2 ×2m盖板涵八字墙八字墙90 24.00 排水4 DK0+200 1-2 ×2m盖板涵八字墙八字墙90 18.00 排水5 EK0+230 1-2 ×2m盖板涵八字墙八字墙90 26.00 排水6 YK4+100 1-4 ×2.5m 盖板通道八字墙90 39.75 人通ZK4+100 1-4 ×2.5m 盖板通道八字墙90 39.75 人通7 MRK0+747.28 1-5 ×3m盖板通道一字墙一字墙90 45.00 人通二、 施工进度计划根据业主总体工期要求和我部编制的分项工程进度计划，涵洞工程施工开工时间为 2011 年 3 月 1 日，竣工时间为 2011 年 5 月 31 日，施工周期为 3 个月。泉州南石高速公路A1 标段涵洞工程施工组织设计中铁五局集团机械化工程有限责任公司2 三、施工方案和工艺1．施工准备（1）按照设计进行基底处理，平整场地，准备料场、砂浆和砼的拌和场及盖板预制场。（2）精确放样，确定基坑的位置、尺寸、高程及涵洞两侧原地面标高，定出基坑开挖范围，将轴线控制线延长至坑外适当位置加以固定并妥善保护。（3）根据天气情况结合基坑四周地形条件，作好地表防排水措施。（4）根据设计要求和不同的材料来源进行砂浆和砼的施工配合比试验。2. 施工步骤盖板涵施工工艺流程（1）基础开挖：采用挖掘机开挖至离基底标高20cm时，改用人工检平；有水时，基底四周开挖集水坑，用抽水机将水及时排出。基坑开挖并清理完毕后，涵背回填铺砌八字墙施工施工准备测量放样基坑开挖基础施工涵身施工盖板安装盖板预制泉州南石高速公路A1 标段涵洞工程施工组织设计中铁五局集团机械化工程有限责任公司3 立即报请监理工程师检查并作基底承载力检测，合格后即可进行基础施工。 如基底承载力达不到设计要求， 应立即用砂砾石进行换填至达到设计要求后才能进行基础砼浇筑。（2） 浇筑基础砼和基...
