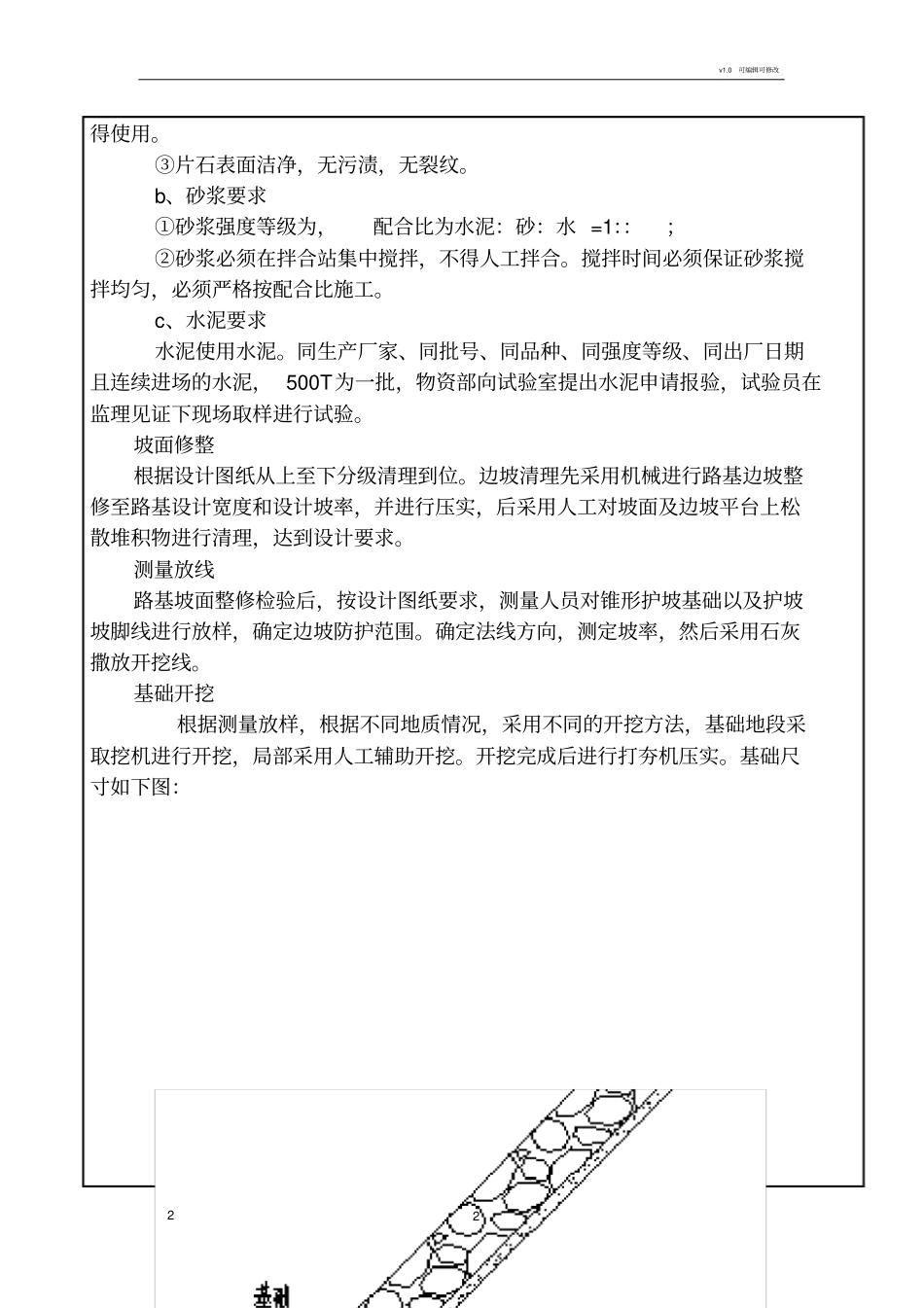

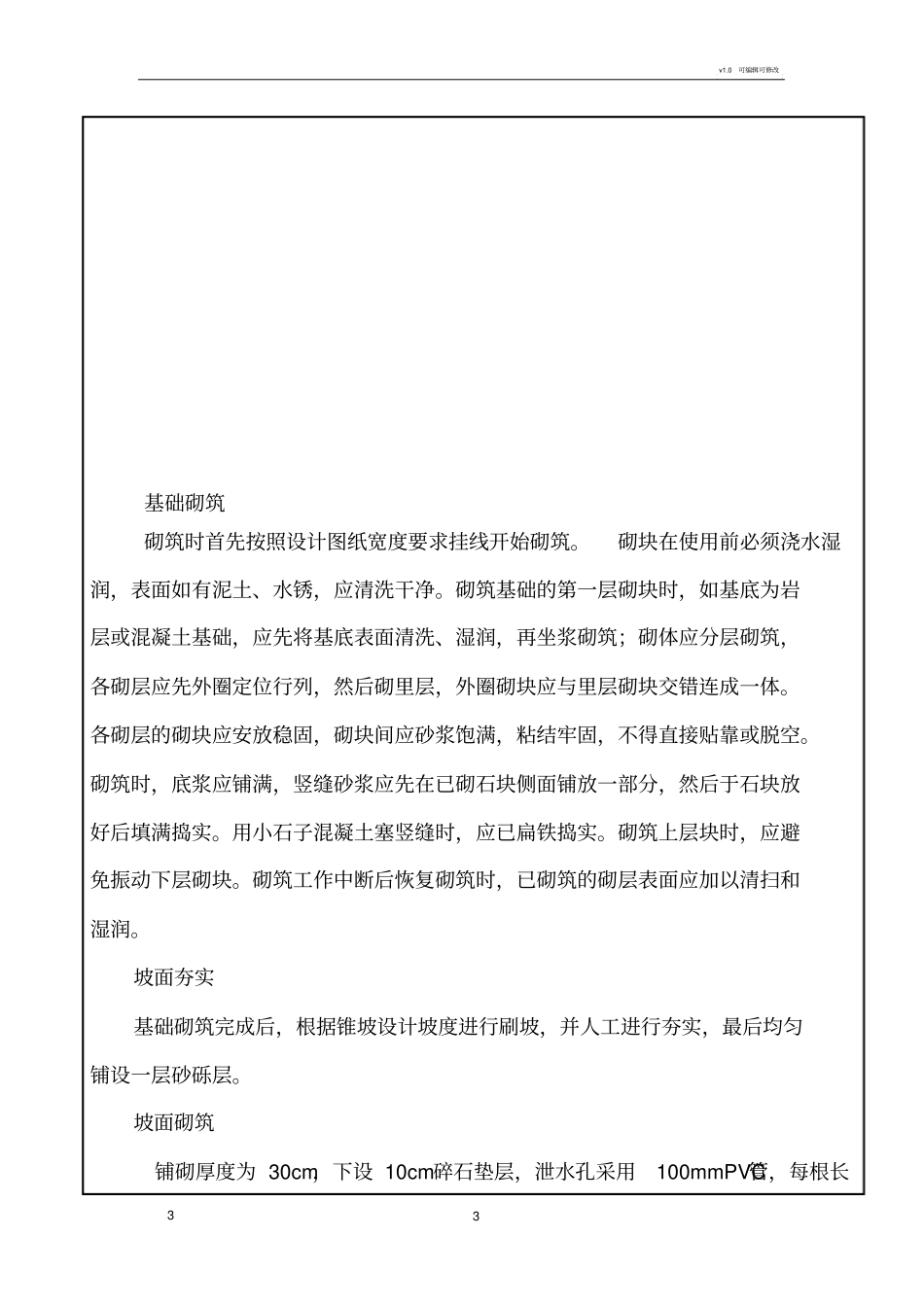

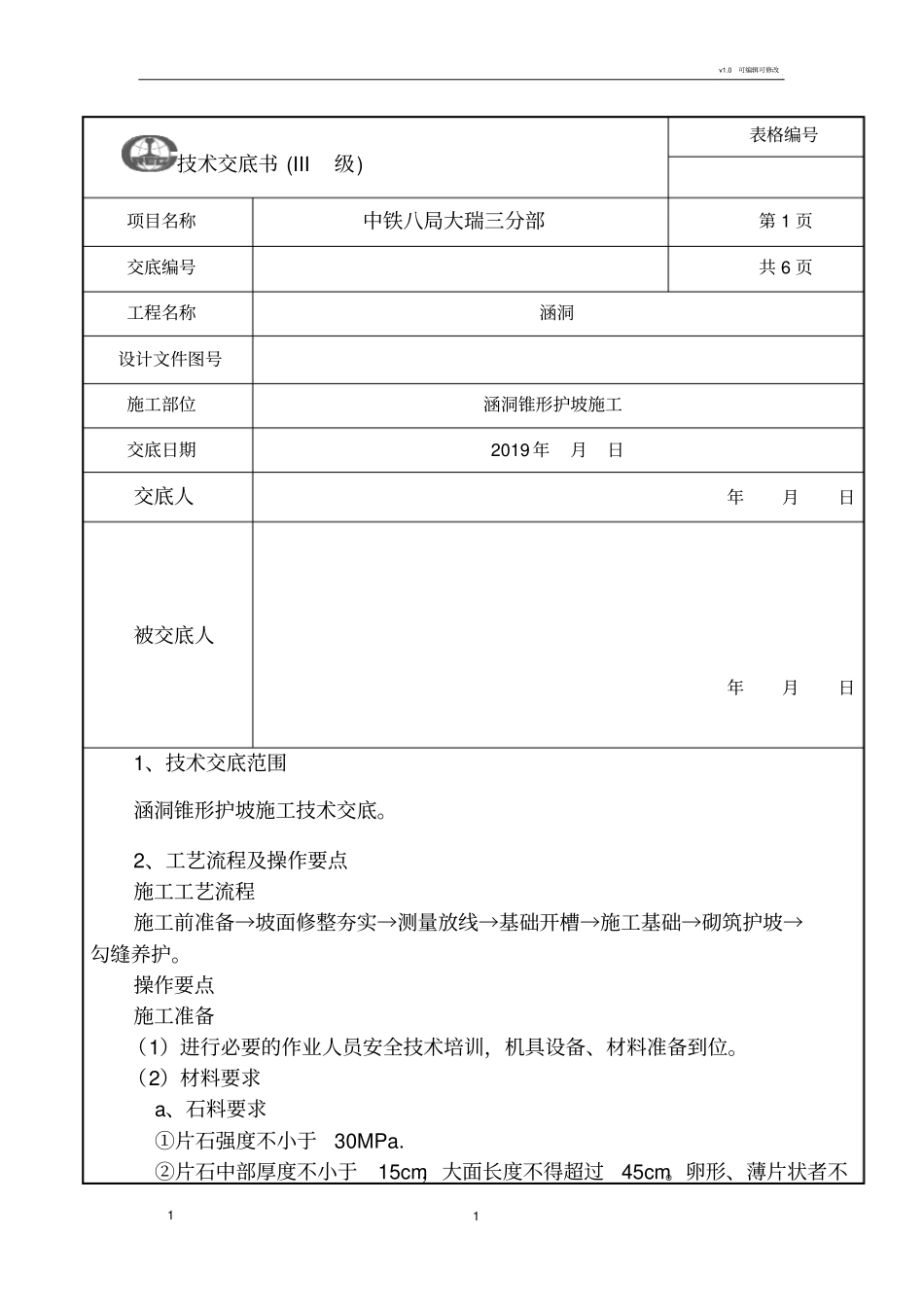

v1.0 可编辑可修改1 1技术交底书 (III级)表格编号项目名称中铁八局大瑞三分部第 1 页交底编号共 6 页工程名称涵洞设计文件图号施工部位涵洞锥形护坡施工交底日期2019 年月日交底人年月日被交底人年月日1、技术交底范围涵洞锥形护坡施工技术交底。2、工艺流程及操作要点施工工艺流程施工前准备→坡面修整夯实→测量放线→基础开槽→施工基础→砌筑护坡→勾缝养护。操作要点施工准备（1）进行必要的作业人员安全技术培训，机具设备、材料准备到位。（2）材料要求a、石料要求①片石强度不小于30MPa. ②片石中部厚度不小于15cm，大面长度不得超过45cm。卵形、薄片状者不v1.0 可编辑可修改2 2得使用。③片石表面洁净，无污渍，无裂纹。b、砂浆要求①砂浆强度等级为，配合比为水泥：砂：水 =1：：；②砂浆必须在拌合站集中搅拌，不得人工拌合。搅拌时间必须保证砂浆搅拌均匀，必须严格按配合比施工。c、水泥要求水泥使用水泥。同生产厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的水泥， 500T为一批，物资部向试验室提出水泥申请报验，试验员在监理见证下现场取样进行试验。坡面修整根据设计图纸从上至下分级清理到位。边坡清理先采用机械进行路基边坡整修至路基设计宽度和设计坡率，并进行压实，后采用人工对坡面及边坡平台上松散堆积物进行清理，达到设计要求。测量放线路基坡面整修检验后，按设计图纸要求，测量人员对锥形护坡基础以及护坡坡脚线进行放样，确定边坡防护范围。确定法线方向，测定坡率，然后采用石灰撒放开挖线。基础开挖根据测量放样，根据不同地质情况，采用不同的开挖方法，基础地段采取挖机进行开挖，局部采用人工辅助开挖。开挖完成后进行打夯机压实。基础尺寸如下图：v1.0 可编辑可修改3 3基础砌筑砌筑时首先按照设计图纸宽度要求挂线开始砌筑。砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑基础的第一层砌块时，如基底为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑；砌体应分层砌筑，各砌层应先外圈定位行列，然后砌里层，外圈砌块应与里层砌块交错连成一体。各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。用小石子混凝土塞竖缝时，应已扁铁捣实。砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿...
