深圳某地铁站电气调试方案

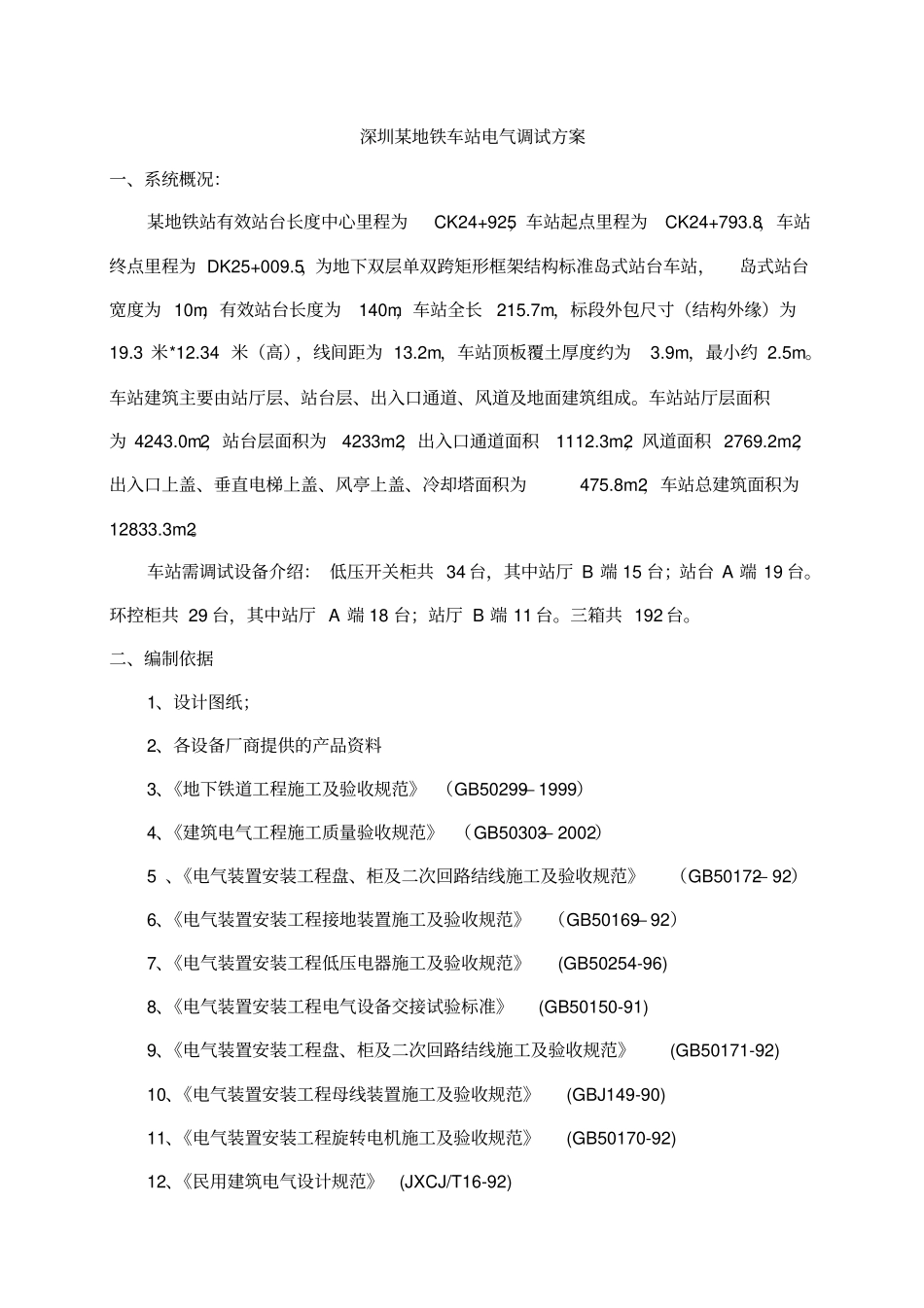

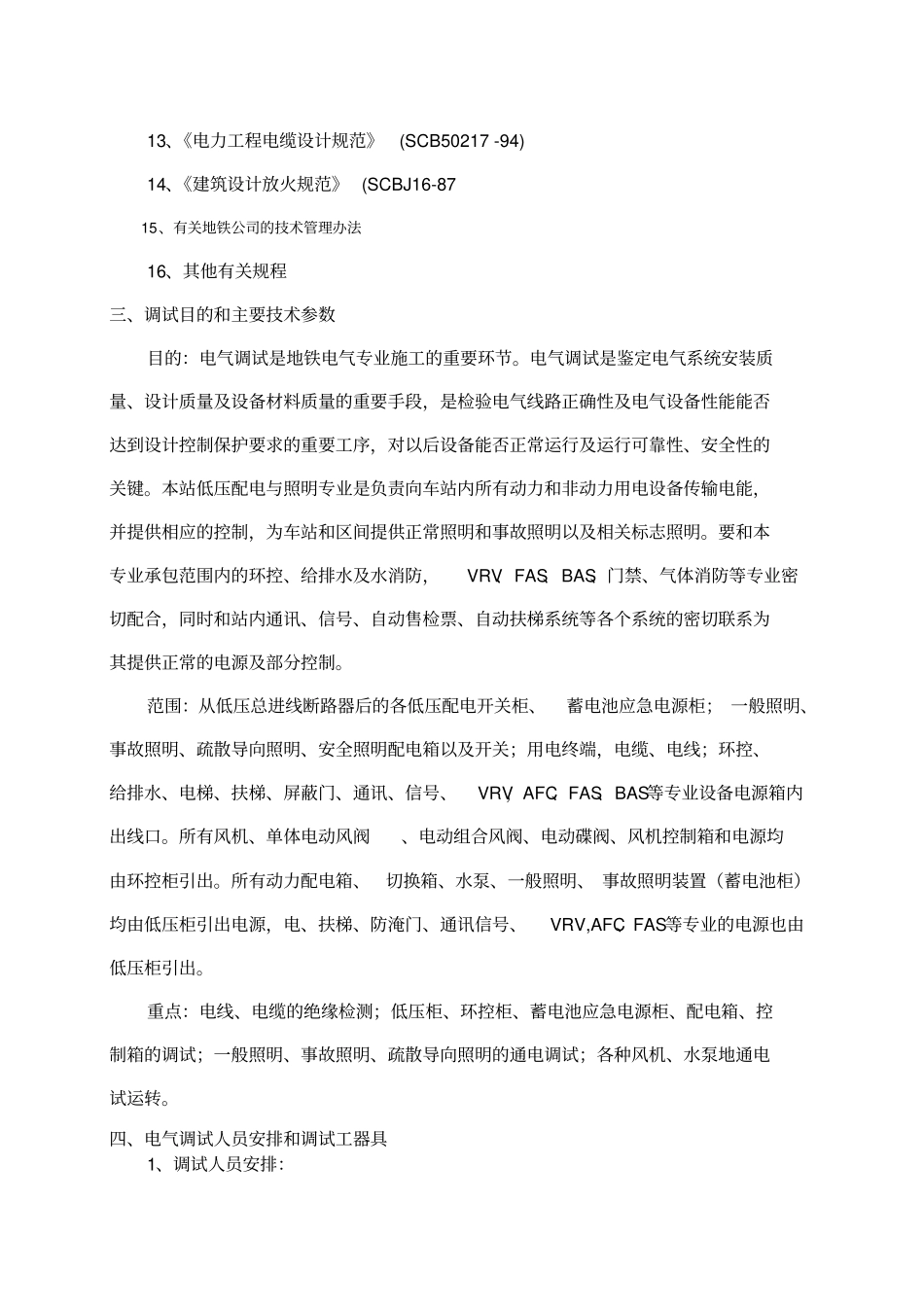

深圳某地铁车站电气调试方案一、系统概况：某地铁站有效站台长度中心里程为CK24+925，车站起点里程为CK24+793.8，车站终点里程为 DK25+009.5，为地下双层单双跨矩形框架结构标准岛式站台车站，岛式站台宽度为 10m，有效站台长度为140m，车站全长215.7m，标段外包尺寸（结构外缘）为19.3 米*12.34 米（高），线间距为 13.2m，车站顶板覆土厚度约为3.9m，最小约 2.5m。车站建筑主要由站厅层、站台层、出入口通道、风道及地面建筑组成。车站站厅层面积为 4243.0m2，站台层面积为4233m2，出入口通道面积1112.3m2，风道面积 2769.2m2，出入口上盖、垂直电梯上盖、风亭上盖、冷却塔面积为475.8m2，车站总建筑面积为12833.3m2。车站需调试设备介绍： 低压开关柜共 34 台，其中站厅 B 端 15 台；站台 A 端 19 台。环控柜共 29 台，其中站厅 A 端 18 台；站厅 B 端 11 台。三箱共 192 台。二、编制依据1、设计图纸；2、各设备厂商提供的产品资料3、《地下铁道工程施工及验收规范》 （GB50299— 1999）4、《建筑电气工程施工质量验收规范》 （GB50303— 2002）5 、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50172— 92）6、《电气装置安装工程接地装置施工及验收规范》（GB50169— 92）7、《电气装置安装工程低压电器施工及验收规范》(GB50254-96) 8、《电气装置安装工程电气设备交接试验标准》(GB50150-91) 9、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92) 10、《电气装置安装工程母线装置施工及验收规范》(GBJ149-90) 11、《电气装置安装工程旋转电机施工及验收规范》(GB50170-92) 12、《民用建筑电气设计规范》(JXCJ/T16-92) 13、《电力工程电缆设计规范》(SCB50217 -94) 14、《建筑设计放火规范》 (SCBJ16-87 15、有关地铁公司的技术管理办法16、其他有关规程三、调试目的和主要技术参数目的：电气调试是地铁电气专业施工的重要环节。电气调试是鉴定电气系统安装质量、设计质量及设备材料质量的重要手段，是检验电气线路正确性及电气设备性能能否达到设计控制保护要求的重要工序，对以后设备能否正常运行及运行可靠性、安全性的关键。本站低压配电与照明专业是负责向车站内所有动力和非动力用电设备传输电能，并提供相应的控制，为车站和区间提供正常照明和事故照明以及相关标志照明。要和本专业承包范围内的环控、给排水及水消防，VRV、FAS、BAS、门禁、气...
