深基坑土方开挖技术交底模板

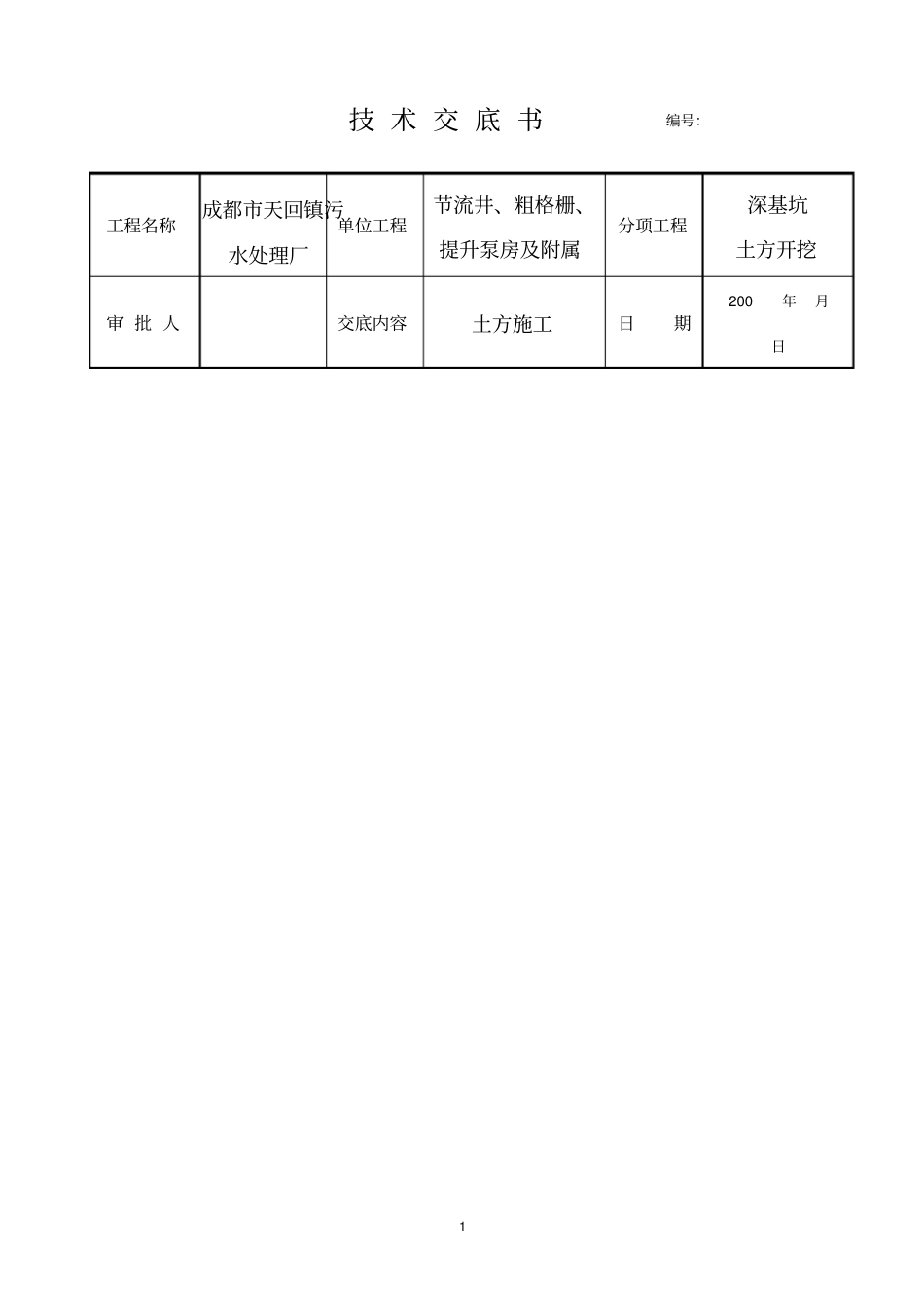

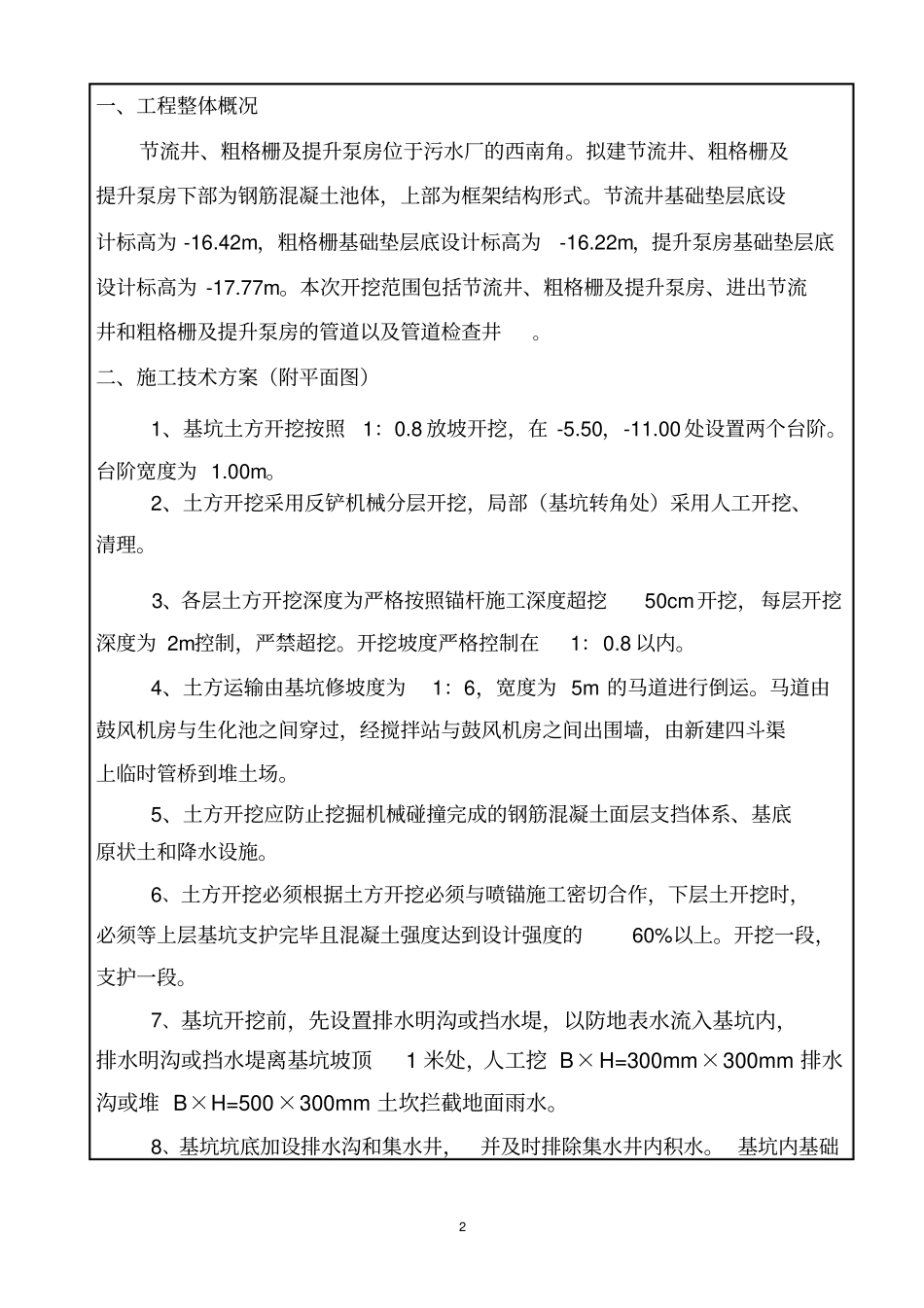

1 技 术 交 底 书编号：工程名称成都市天回镇污水处理厂单位工程节流井、粗格栅、提升泵房及附属分项工程深基坑土方开挖审 批 人交底内容土方施工日期200 年月日2 一、工程整体概况节流井、粗格栅及提升泵房位于污水厂的西南角。拟建节流井、粗格栅及提升泵房下部为钢筋混凝土池体，上部为框架结构形式。节流井基础垫层底设计标高为 -16.42m，粗格栅基础垫层底设计标高为-16.22m，提升泵房基础垫层底设计标高为 -17.77m。本次开挖范围包括节流井、粗格栅及提升泵房、进出节流井和粗格栅及提升泵房的管道以及管道检查井。二、施工技术方案（附平面图）1、基坑土方开挖按照1：0.8 放坡开挖，在 -5.50，-11.00 处设置两个台阶。台阶宽度为 1.00m。2、土方开挖采用反铲机械分层开挖，局部（基坑转角处）采用人工开挖、清理。3、各层土方开挖深度为严格按照锚杆施工深度超挖50cm开挖，每层开挖深度为 2m控制，严禁超挖。开挖坡度严格控制在1：0.8 以内。4、土方运输由基坑修坡度为1：6，宽度为 5m 的马道进行倒运。马道由鼓风机房与生化池之间穿过，经搅拌站与鼓风机房之间出围墙，由新建四斗渠上临时管桥到堆土场。5、土方开挖应防止挖掘机械碰撞完成的钢筋混凝土面层支挡体系、基底原状土和降水设施。6、土方开挖必须根据土方开挖必须与喷锚施工密切合作，下层土开挖时，必须等上层基坑支护完毕且混凝土强度达到设计强度的60%以上。开挖一段，支护一段。7、基坑开挖前，先设置排水明沟或挡水堤，以防地表水流入基坑内，排水明沟或挡水堤离基坑坡顶1 米处，人工挖 B×H=300mm×300mm 排水沟或堆 B×H=500×300mm 土坎拦截地面雨水。8、基坑坑底加设排水沟和集水井，并及时排除集水井内积水。 基坑内基础3 以外设置 B×H=300×300mm 的排水沟， 集水坑尺寸为 600×600×800，集水坑内根据流量配置污水泵。9、基坑开挖应自上而下，由内向外，分段分层，依次进行，并边开挖边按要求作成坡势，禁止先挖坡脚。开挖过程中严格按照确定的断面尺寸进行施工。10、机械开挖至设计基底标高以上20-30cm，为避免扰动基底土层，剩余20-30cm 人工挖至设计基底标高。11、挖掘机在基坑边堆土要在2m以外，并且高度不得超过1.5m。挖土时要注意土壁的稳定性，发现有裂缝及倾坍可能时，人员应立即离开并及时处理。12、机械应停在坚实的地基上，不得将挖土机履带与挖空的基坑平行（2m内）停、驶。运土汽车不得靠近基坑边2 米内平行行驶，防止...
