深基坑支护技术交底讲解

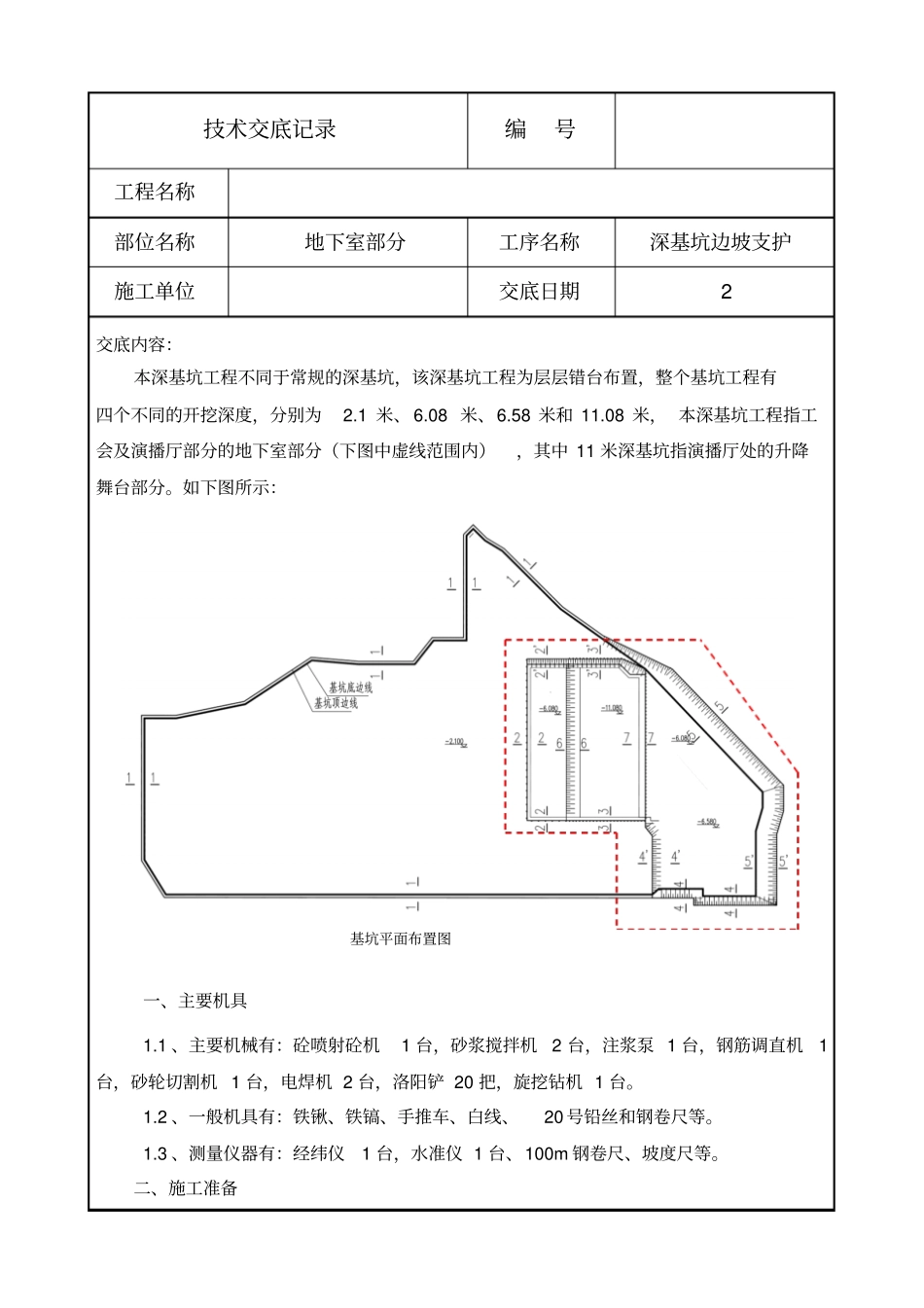

技术交底记录编号工程名称部位名称地下室部分工序名称深基坑边坡支护施工单位交底日期2 交底内容：本深基坑工程不同于常规的深基坑，该深基坑工程为层层错台布置，整个基坑工程有四个不同的开挖深度，分别为2.1 米、 6.08 米、6.58 米和 11.08 米， 本深基坑工程指工会及演播厅部分的地下室部分（下图中虚线范围内），其中 11 米深基坑指演播厅处的升降舞台部分。如下图所示：一、主要机具1.1 、主要机械有：砼喷射砼机1 台，砂浆搅拌机2 台，注浆泵 1 台，钢筋调直机1台，砂轮切割机 1 台，电焊机 2 台，洛阳铲 20 把，旋挖钻机 1 台。1.2 、一般机具有：铁锹、铁镐、手推车、白线、20 号铅丝和钢卷尺等。1.3 、测量仪器有：经纬仪1 台，水准仪 1 台、100m 钢卷尺、坡度尺等。二、施工准备基坑平面布置图2.1 、场地准备根据要求放出边坡开挖线，并人工挂线修坡，要求坡面平整。上顶修1 米宽的平台，里高外低，靠坑边阳角要顺直，坡面要求基本平整，控制好放坡宽度。2.2 、材料准备组织施工材料按计划进场。提前作好材料复验工作，必须配合试验员进行现场取样。三、操作工艺3.1 、工艺流程：总体施工顺序如下图所示：在第一层土方开挖完毕后，立即进行降水井的施工及降水工作，同时，进行微型桩的施工，在施工过程中进行基坑监测。3.2 、各部位基坑支护设计3.2.1 1-1剖面基坑支护设计1-1 剖面基坑支护采用素喷60mm厚 C20 细石混凝土进行支护， 挖土放坡系数为 1:0.3 ，基底标高为 -2.10m。场地自然标高为± 0.00 左右。1-1 剖面施工部位为 1-15/A-H ，工程量约为 400㎡。1-1 剖面基坑支护设计如右图所示：3.2.2 2-2剖面基坑支护设计2-2 剖面处基坑底标高为 -6.08 米，顶标高为 -2.1 米， 2-2 剖面支护设计如下图所示，土钉内倾角为 10° ，土钉长度为6.0m，水平间距为 1500mm，竖向间距为 1500mm，土钉直挖边线第一层土方开挖（-2 米）边坡支护降水井、降水微型桩施工第二层土方开挖（-2 米）第三层土方开挖（-5.8 米）基坑支护（锚喷）第四层土方开挖（-8 米）基坑支护（锚喷）第五层土方开挖 （-10.9 米）基坑支护（锚喷）清槽验槽转入下道工序边坡支护-5.9m-11.08m（基础底标高）土钉墙支护-7.1m-11.58m地下水位拟将水位滤管长度-11.58m拟将水位施工准备1-1 剖面基坑支护设计径为 18mm。钢筋级别为 HRB335。土钉墙外侧设置HPB235级，直径为 6mm的 200mm×200mm的钢筋...
